Installation
4. Installation
4.1 Installation
Überprüfen Sie vor der Installation der
COMPACT10E-Einheit das Produkt und die
Zubehörteile (wie zum Beispiel Schläuche,
Schlauchklemmen, Klammern usw.) auf
Beschädigungen. Ersetzen Sie beschädigte Teile
durch neue Teile.
Tragen Sie bei Installation des Produkts eine
Schutzbrille und Gehörschutz.
Die Verwendung von Druckluft und/oder elektrischer
Spannung außerhalb der Spezifikation kann zu
Geräteschäden und/oder Anwendungsausfällen
führen.
Warnung!
Für Kabel mit einer Länge von mehr als
3 m sind möglicherweise Filter und/oder
Abschirmklemmen erforderlich.
Augenschutz tragen
Gehörschutz tragen
Seite 9/28

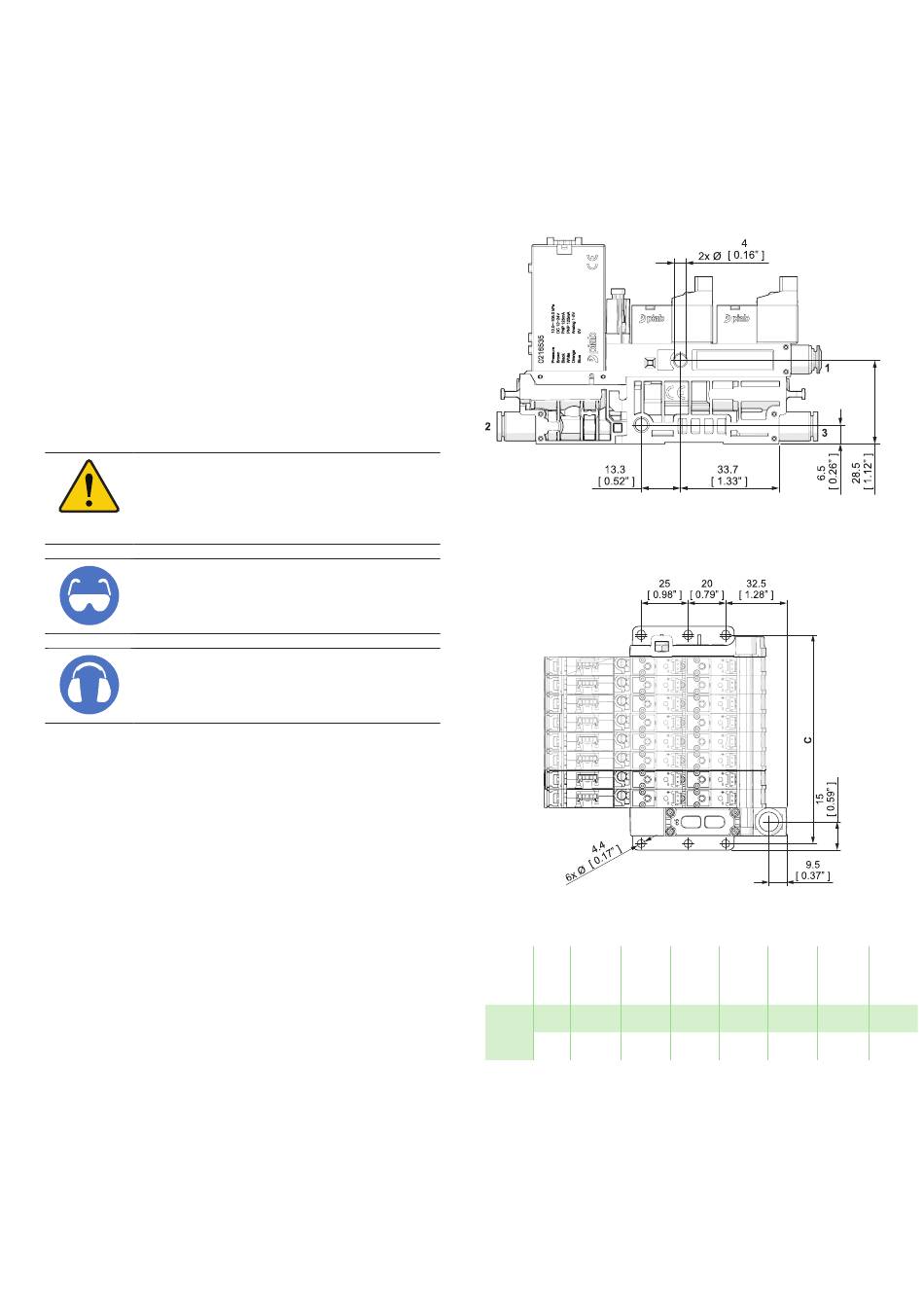

4.2 Befestigung
COMPACT10E kann als einzelne, seitlich angebrachte
Einheit oder als mehrere (2 bis 8) Einheiten in einer
Ventilinsel installiert werden, die aufrecht montiert
ist.
1 Modul
Figure 3 Montage, 1 Modul.
2-8 Kanäle in einem Ventilinsel-Aufbau
Figure 4 Montage, 2–8 Module.
Sta- Ein- 2 K
pelb- heit
reite
C mm 52.8
[in] [2,08''] [2,47''] [2,87''] [3,26''] [3,66''] [4,06''] [4,45'']
COMPACT10E
3 K 4 K 5 K 6 K
62,8 72,9 82,9 92,9
7 K 8 K
103,0 113,0
