PIAB COMPACT10E Handbuch Seite 13

Installation

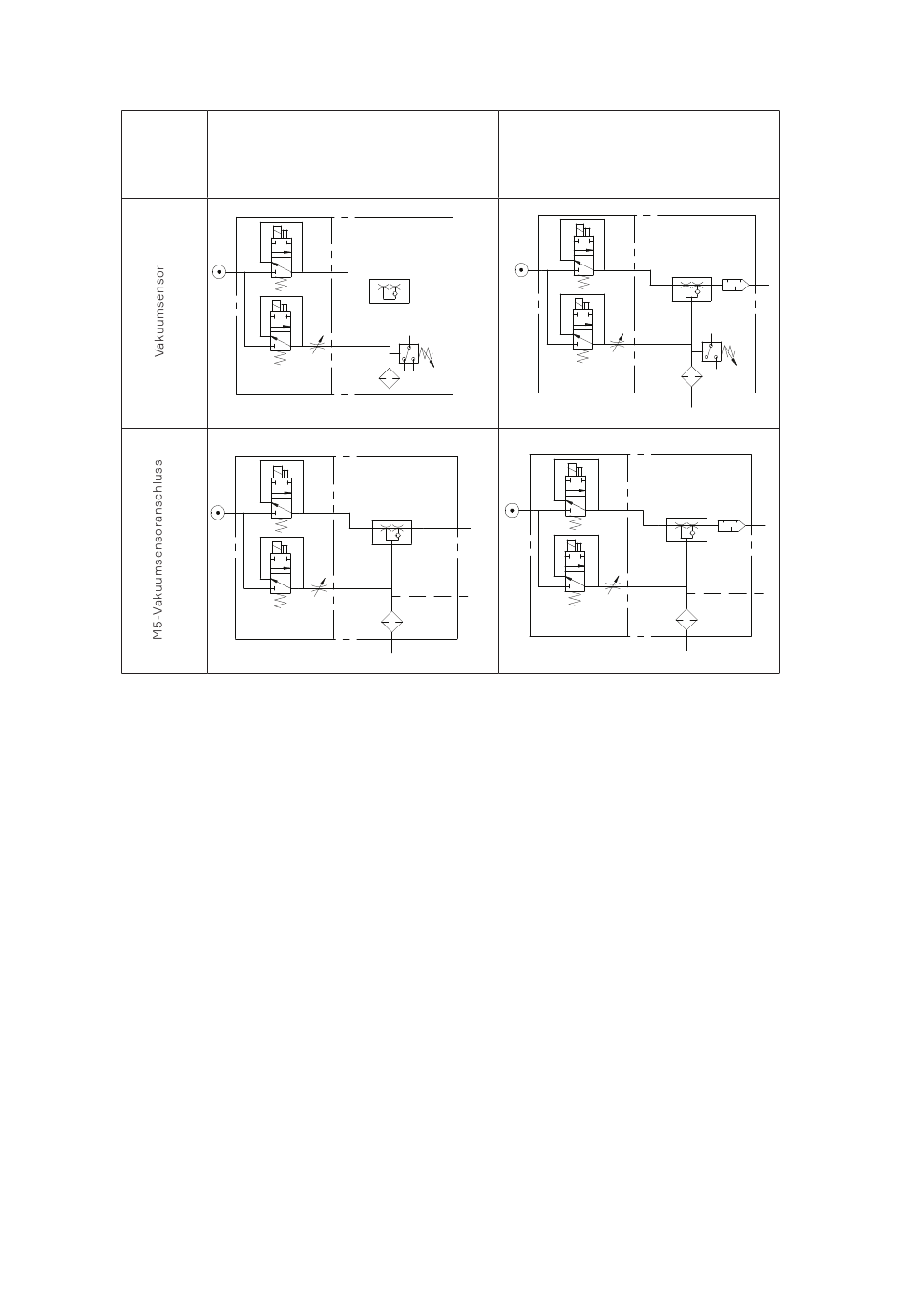

4.4.3 Pneumatische Schaltpläne
1. Druckluft, 2. Vakuum, 3. Abluft
Vakuum
NC +
Abblasen
NC
Figure 7 Druckluftplan.
4.4.4 Reinrauminstallation
COMPACT10E ist für den Einsatz in
Reinraumumgebungen geeignet. Wenn sich die
Ventile schließen, wird die Abluft wieder zum
Ventilauslassanschluss zurückgeführt.
Für Reinrauminstallationen eines Ejektorstapels wird
empfohlen, einen Ø12-mm- Schnellanschluss an der
zentralen Abluft, die sich an der linken
Abschlussplatte befindet, anzubringen. Eine weitere
Möglichkeit besteht darin, einen Schlauch direkt an
die zentrale Abluft anzuschließen und den Anschluss
mit einer Schlauchklemme zu sichern.
Für einzelne Ejektoren in Reinräumen schließen Sie
einen Schlauch an den Ø6 mm-Steckanschluss an
der zentralen Abluft an. Sichern Sie die Anschlüsse.
Seite 13/28
zentrale Abluft
1
• •
• •
P-
•
2
1
• •
• •
•
2
Interner Schalldämpfer und Abluft
1
•
3
1
•
3
2
COMPACT10E
•
• •
P-
•
2
•
3
• •
• 2
2
3
Handbuch
