Installation
4.5 Elektroinstallation
Warnung!
Verwenden Sie keine elektrischen Kabel, die
länger als 30 m (98 ft) sind, da es sonst zu
Schäden an den Geräten und
Anwendungsausfällen kommen kann.
Warnung!
Schalten Sie die Stromversorgung aus, bevor
Sie die Elektrokabel anschließen. Ein
falscher Anschluss kann zu Kurzschlüssen
führen, die den Ejektor beschädigen und/
oder zu einer Fehlfunktion führen können.

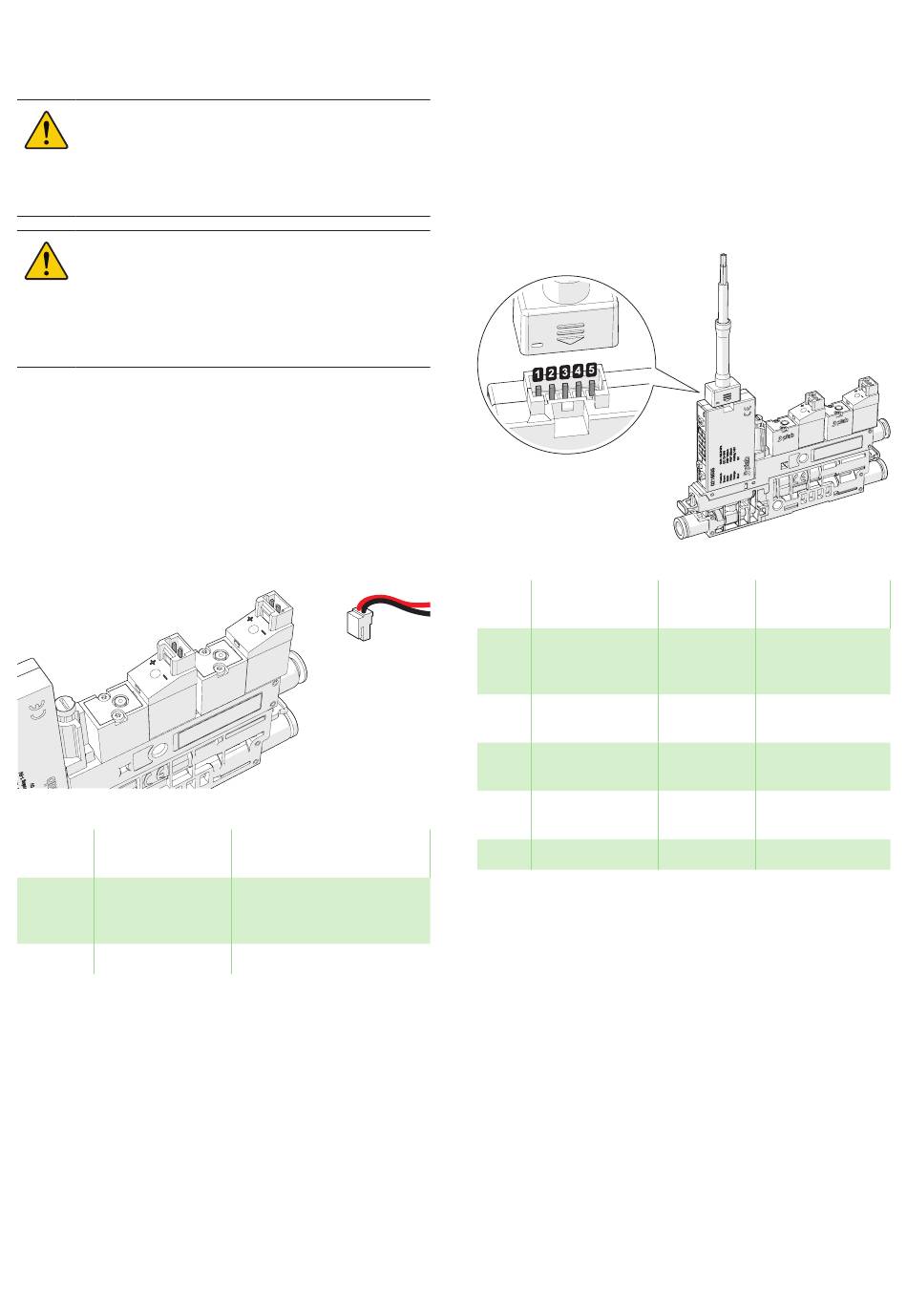

4.5.1 Vakuum und Abblasventile
Das Vakuumventil und das Abblasventil haben jeweils
einen 2-poligen elektrischen Anschluss,
gekennzeichnet mit den Polaritäten + und -. Die
mitgelieferten elektrischen Zubehörkabel sind mit
dem roten Kabel an den +-Pin und mit dem
schwarzen Kabel an den --Pin zur
Spannungsversorgung der Ventile anzuschließen.
Figure 8 Vakuum- und Abblasventile.
Pin
Beschreibung
+
Versorgungs-
spannung, 24 V
DC ±10 %
-
0 V
Seite 14/28
x2
Farbe des mitgeliefer-
ten Kabels
Rot
Schwarz
4.5.2 Vakuumsensor
Der Vakuumsensorschalter hat einen 5-poligen
elektrischen Anschluss und wird mit einem
elektrischen Kabel geliefert. Die Kabeldrähte werden
gemäß der nachstehenden Tabelle an die Pins des
Sensors angeschlossen. Der Vakuumsensor ist
optional und in zwei verschiedenen Versionen
erhältlich, PNP und NPN mit offenem Kollektor mit 1
analogen und 2 digitalen Ausgangssignalen.
Figure 9 Vakuumsensor.
Pos
Beschreibung
1
DC (+)
2
Analoger
Ausgang
3
AUSGANG2
4
AUSGANG1
5
DC (-)
COMPACT10E
Kabelfar-
Hinweis
be
Braun
Ver-
sorgungsspan-
nung, 24 V DC
Orange
Analoger Aus-
gang, 1-5 V DC
Weiß
Digitaler Aus-
gang Signal 2
Schwarz
Digitaler Aus-
gang Signal 1
Blau
0 V
Handbuch
