Einführung in COMPACT10E
3. Einführung in
COMPACT10E
3.1 Hersteller
Piab AB
Postfach 146
SE-18212 DANDERYD
SCHWEDEN
3.1.1 Identifikationsdaten
TBD
Jede Einheit ist durch ein Etikett mit
Identifikationsinformationen gekennzeichnet.
Während der Kommunikation mit Piab AB oder
Service-Centern beziehen Sie sich immer auf die
Etikettinformationen.
3.2 Produktübersicht

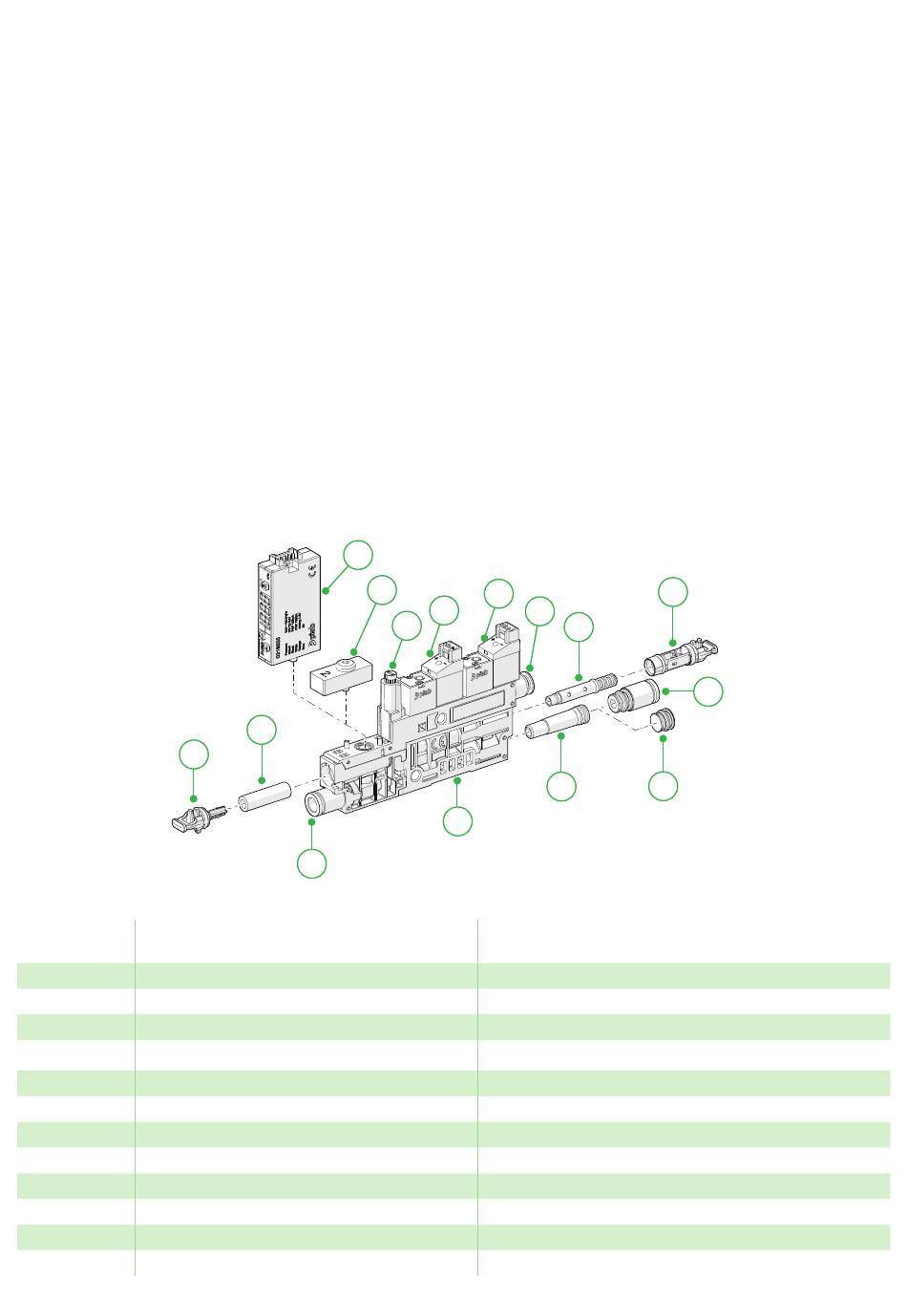

Übersicht 1 Modul
E2
Figure 1 Übersicht 1 Modul
Position Beschreibung
A Druckluftanschluss
B Vakuumanschluss
C1 Zentraler Abluftanschluss
C2 Abluft
D1+D2 Schalldämpfer (integriert) und Anschluss
E1+E2 Vakuumfilter und Halter
F1+F2 COAX® Micro-Cartridge und Halter
G Vakuumventil
H Abblasventil
I Abblasschraube
J1 Vakuumsensor
J2 Vakuumsensoranschluss
Seite 7/28
J1
J2
I
E1
B
COMPACT10E
H
G
A
F1
D1
C2
Hinweis
-
-
Abluft ist entweder C1 oder C2
C1 oder C2
Nur wenn kein zentraler Abluftanschluss vorhanden ist
-
Optionen sind Xi und Ti
-
-
-
Entweder J1 oder J2
J1 oder J2
F2
C1
D2
