Installation
4.3 Pneumatische Anschlüsse
Anschlüsse 1 Modul
4b
4a
2

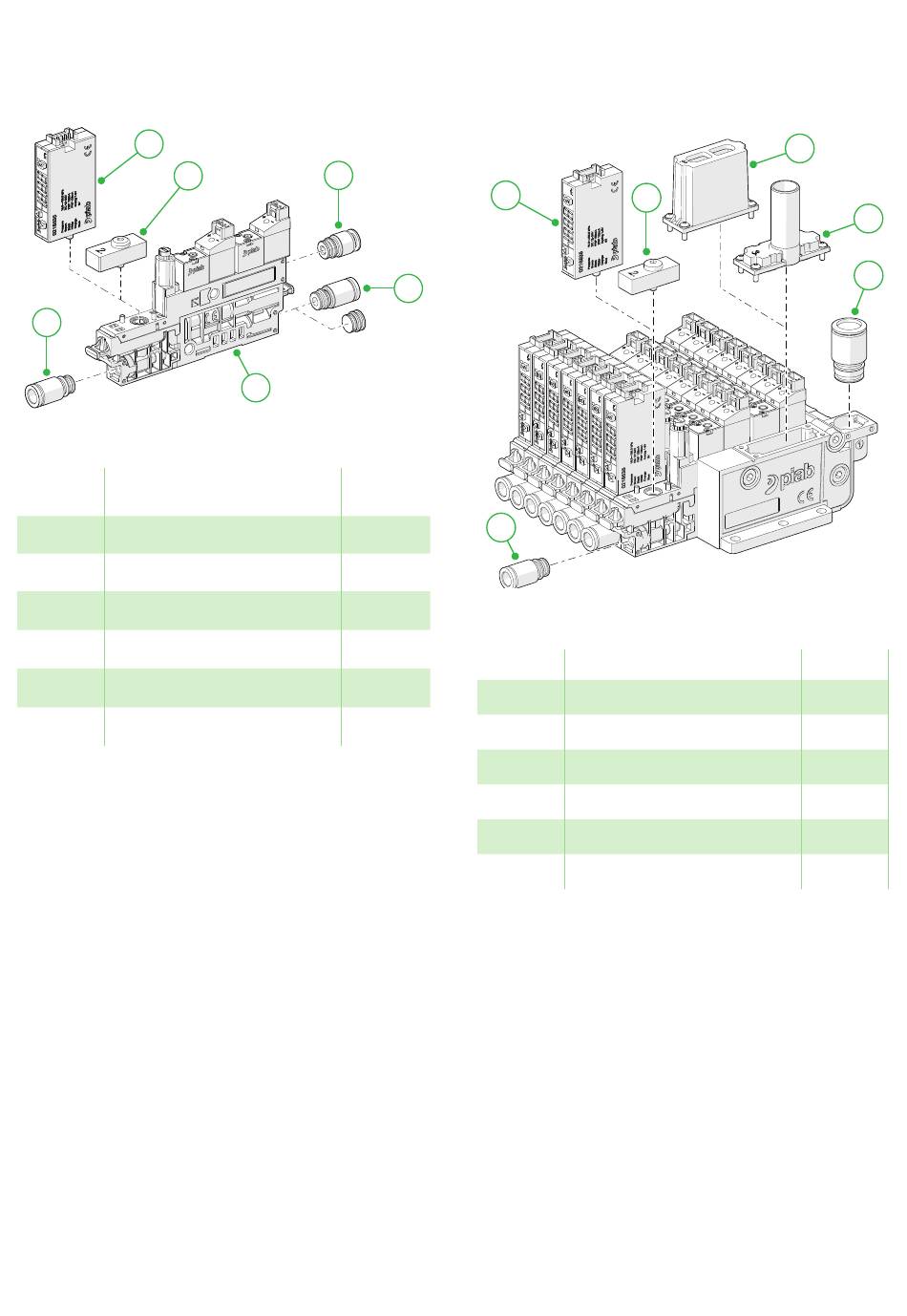

Figure 5 Anschlüsse 1 Modul
Position Beschreibung
1 Druckluft
2 Vakuum
3a Abluft
3b Zentrale Abluft
4a Vakuumsensoranschluss
4b Vakuumsensor
Seite 10/28
1
3b
3a
Größe
Ø4/Ø6
Ø4/Ø6
-
Ø6
M5
-
COMPACT10E
Anschlüsse, 2–8 Module
4b
4a
2
Figure 6 Anschlüsse, 2–8 Module.
Position Beschreibung
1 Zentrale Druckluft
2 Vakuum
3a Zentraler Schalldämpfer
3b Zentrale Abluft
4a Vakuumsensoranschluss
4b Vakuumsensor
3a
3b
1
Größe
Ø6/Ø8
Ø4/Ø6
-
Ø12
M5
-
