PCO.G.M02.T.MC2.S120PB.X.6.CCA.B.A03K1
INBETRIEBNAHME
LIEFERUMFANG
piCOBOT®
Druckluftschlauch ø6 mm (3 m)
Drei Gurte
Torx-Schlüssel (T20, T25 und T30)
Kabel M8, 8-polige Buchse
Einstellbarer Greifer
Saugnäpfe 4x oder 8x

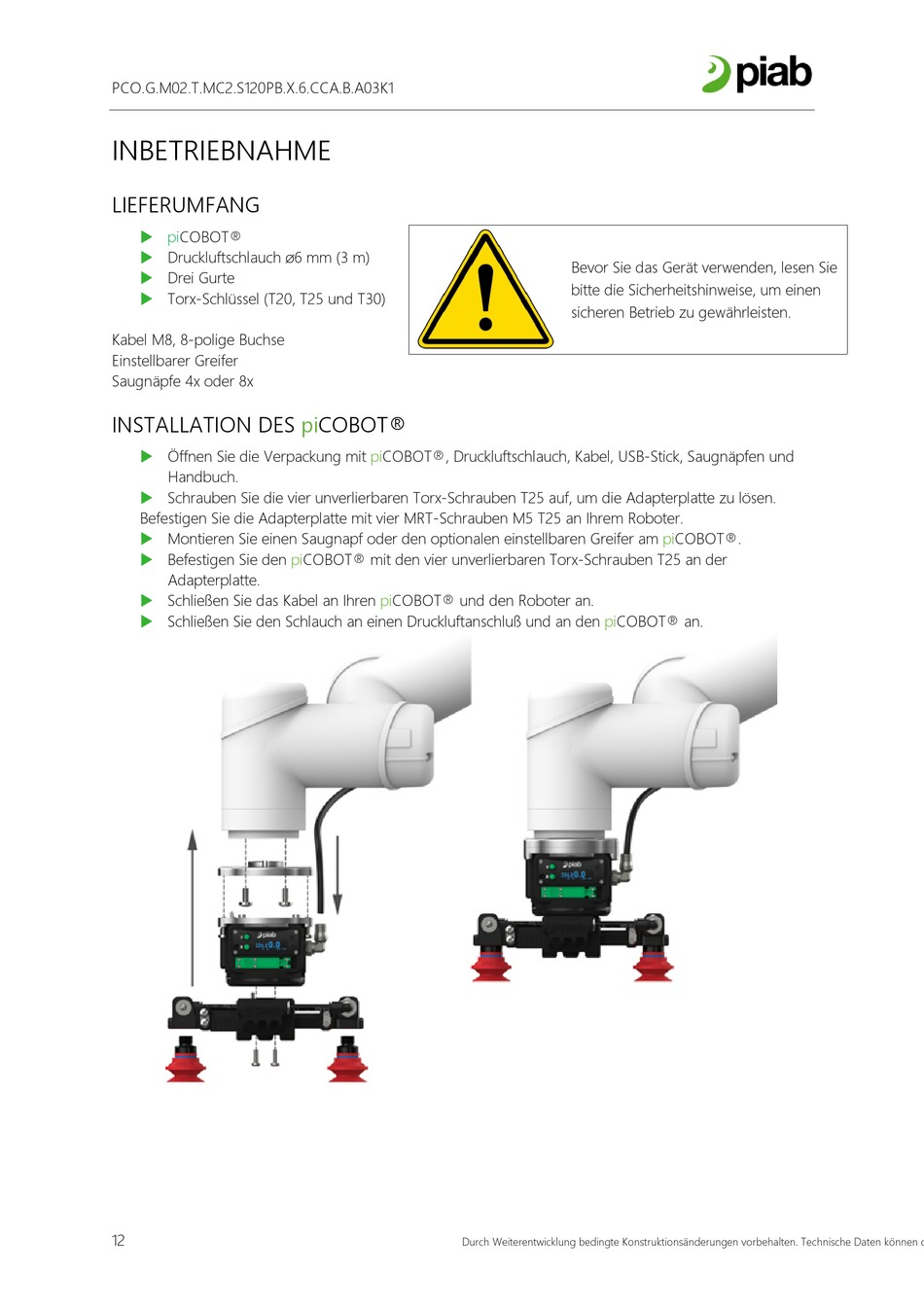

INSTALLATION DES piCOBOT®
Öffnen Sie die Verpackung mit piCOBOT®, Druckluftschlauch, Kabel, USB-Stick, Saugnäpfen und
Handbuch.
Schrauben Sie die vier unverlierbaren Torx-Schrauben T25 auf, um die Adapterplatte zu lösen.
Befestigen Sie die Adapterplatte mit vier MRT-Schrauben M5 T25 an Ihrem Roboter.
Montieren Sie einen Saugnapf oder den optionalen einstellbaren Greifer am piCOBOT®.
Befestigen Sie den piCOBOT® mit den vier unverlierbaren Torx-Schrauben T25 an der
Adapterplatte.
Schließen Sie das Kabel an Ihren piCOBOT® und den Roboter an.
Schließen Sie den Schlauch an einen Druckluftanschluß und an den piCOBOT® an.
12
Bevor Sie das Gerät verwenden, lesen Sie
bitte die Sicherheitshinweise, um einen
sicheren Betrieb zu gewährleisten.
Durch Weiterentwicklung bedingte Konstruktionsänderungen vorbehalten. Technische Daten können o
