Wartung
C10E._.B_._.S.X.S.CC
Figure 25 Taste.
6.2 Entfernen einer Ejektoreinheit aus
der Ejektorventilinsel
Schalten Sie die Druckluftzufuhr ab und
vergewissern Sie sich, dass die Einheit im Leerlauf
und drucklos ist
1. Die Schraube, welche die Ejektoren und
Abschlussplatten in der Insel zusammenhalten,
mit einem 3-mm-Inbusschlüssel lösen. Das
maximale Anziehdrehmoment der Schraube
beträgt 0,50 Nm/70 in-oz.
2. Schieben Sie die Ejektoreinheit aus der
Ventilinsel heraus.
2

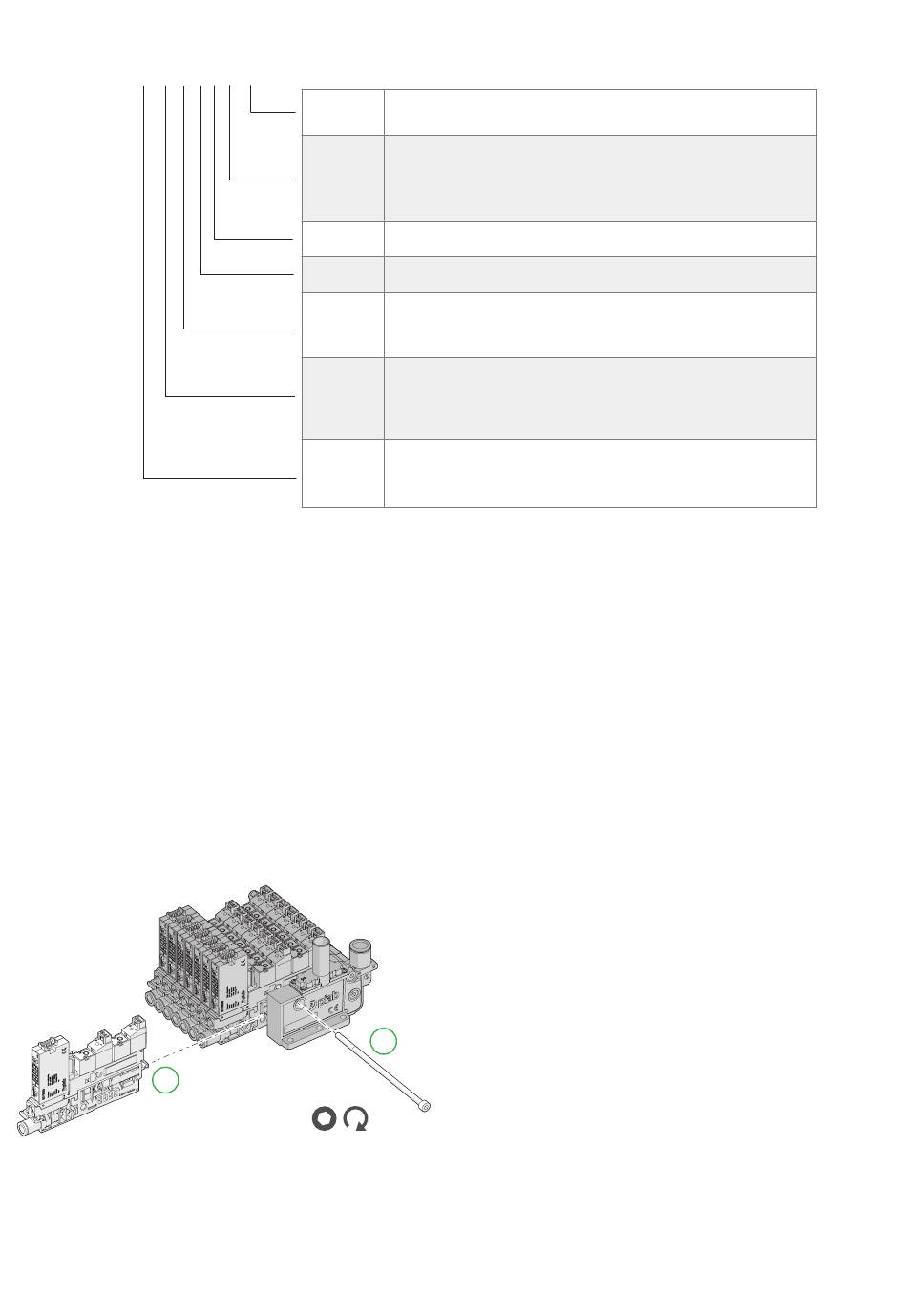

Figure 26 Entfernen eines Ejektors.
Seite 22/28
CC
Unbetätigt geschlossenes Vakuumventil und Abblasventil
EJ - Integrated silencer
EJ - Integrierter Schalldämpfer
S EO - Central silencer
EO - Zentrale Schalldämpfer
EP - Zentrale Abluft
EP - Central exhaust
X Druckluftanschlussgröße Compressed air connection size
S Ersatzpumpeneinheit Spare pump unit
6 6 mm vacuum connection
6-mm-Vakuumanschluss
4-mm-Vakuumanschluss
4 4 mm vacuum connection
BA
Display, analoger und digitaler Ausgang, PNP
BB
Display, analoger und digitaler Ausgang, NPN
BX No vacuum sensing
Keine Vakuumerkennung
X
Xi 2,5-2 COAX®-Cartridge
T Ti 5-2 COAX®-Cartridge Ti 5-2 COAX® cartridge
1
Inbusschlüssel 0,50 Nm
3 mm [70 in oz]
