CombiMaster-Serie 230 V – Bedienungs- und Installationsanleitung
3 PRODUKTBESCHREIBUNG
Der CombiMaster ist eine multifunktionale Batterielader-/Wechselrichter-Kombination. Er kombiniert einen Wechselrichter, ein
Batterieladegerät und einen AC-Umschalter.
3.1
Übersicht der Anschlüsse
Vorderseite mit offenem Anschlussbereich

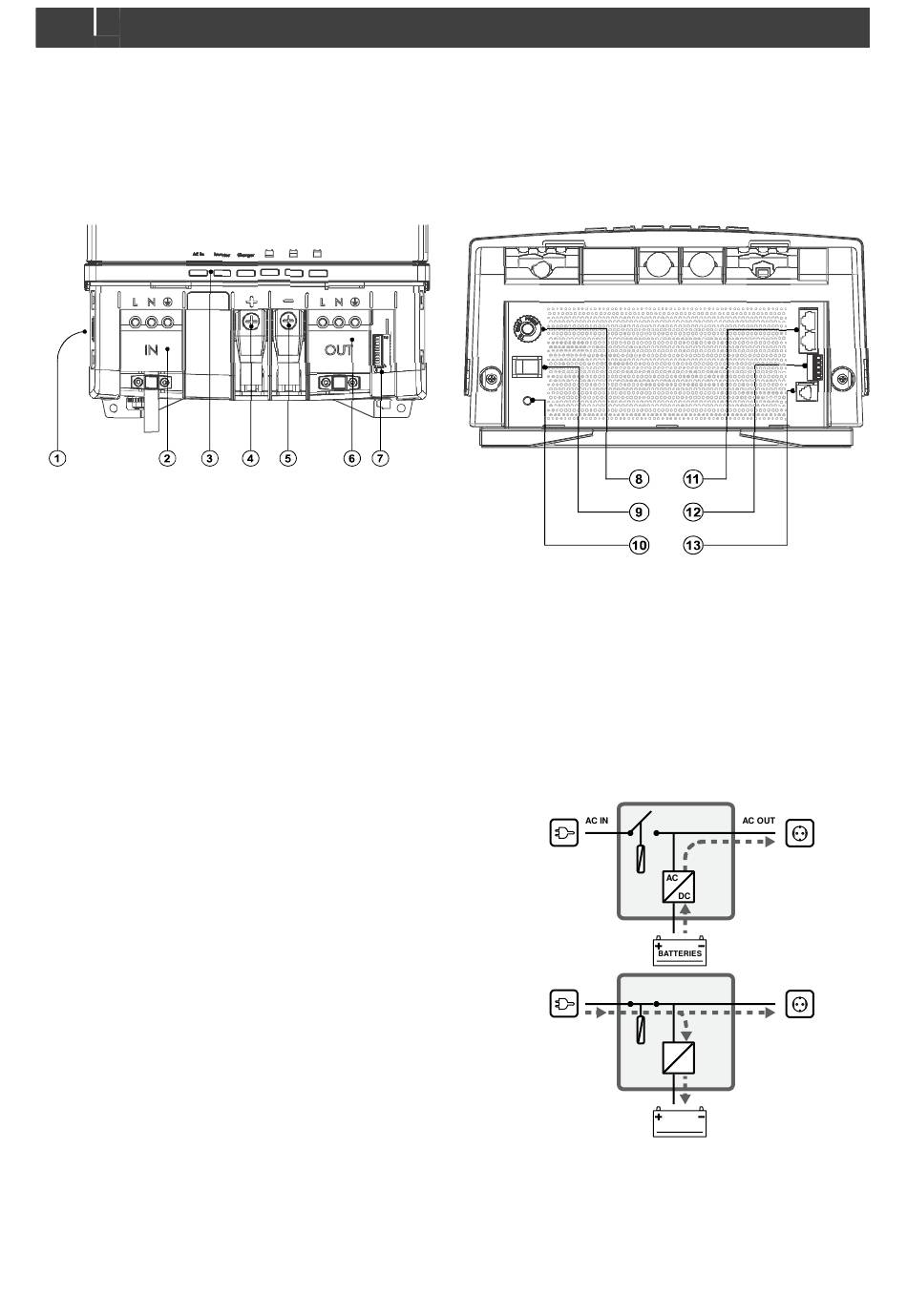

Abbildung 2: Anschlüsse
1
Jumper für das Erdungssystem
2
AC-Eingang
3
Status-LEDs
4
M8 Positive Batterieklemme
5
M8 Negative Batterieklemme
6
AC-Ausgang
7
DIP-Schalter
3.2
Betriebsarten
•
Wechselrichter-Modus: Wenn keine externe
Wechselstromversorgung zur Verfügung steht, liefert der
Wechselrichter Wechselstrom an die AC-Ausgang. Wenn der
Energiesparmodus aktiviert ist, wird der Stromverbrauch der Batterie
reduziert, wenn keine Last am AC OUT anliegt. Bitte beachten Sie,
dass einige Lasten wie WiFi-Router, Satellitenempfänger oder
Digitaluhren in diesem Modus höchstwahrscheinlich nicht
funktionieren.
•
Lademodus: Wenn eine externe Wechselstromversorgung am AC
Eingang zur Verfügung steht, wird die Batterie geladen, und die AC-
Ausgänge werden von der externen Quelle versorgt.
Unterseite
8
Rücksetzbare Thermosicherung (30 A)
9
"On/Charge only"-schalter (Hauptschalter)
10
M6 Erdungsbolzen
11
CZone-/MasterBus-Anschluss
12
Zubehör-Steckverbinder
13
Temperatursensor-Anschluss
AC IN
AC OUT
AC
DC
BATTERIES
