11.6.6 Zähler [660]
Der Zähler dient zum Zählen der Impulse und Signale auf
der Digitalausgabe,wenn der Zähler bestimmte obere und
untere Grenzwerte erreicht.
Der Zähler zählt weiter bei positiven Flanken des
ausgelösten Signals, er wird gelöscht, solange das Reset-
Signal aktiv ist.
Der Zähler kann automatisch mit einer angegebenen
Abnahmezeit herabgesetzt werden, wenn kein neues
Triggersignal während der Abnahmezeit aufgetreten ist.
Der Zählerwert ist mit dem oberen Grenzwert verknüpft
und die digitale Ausgabefunktion (C1Q oder C2Q) wird
aktiviert, wenn der Zählerwert dem oberen Grenzwert
entspricht.
Siehe Abb. 107 für weitere Informationen über die Zähler
6619
6613
6614
6611
6612
541
541 = Digitalausgang 1 Funktion
6611= Zähler 1 trigger
6612= Zähler 1 reset
6613= Zähler 1 Hoher Wert
6614= Zähler 1 Niedriger Wert
6615= Zähler 1 Abnahme-Timer
6619= Zähler 1 Wert

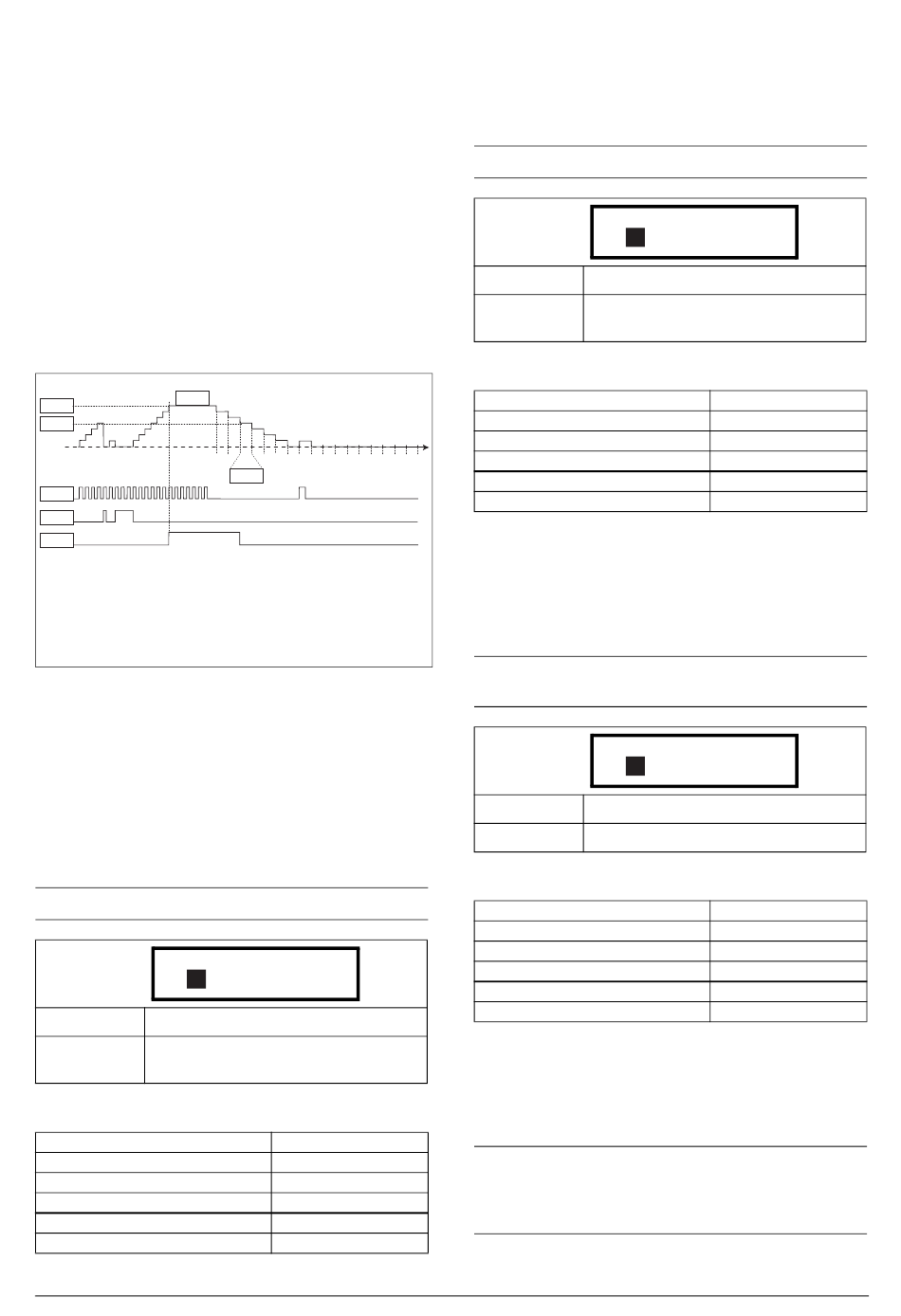

Fig. 107 Zähler, Funktionsprinzip.
Zähler 1 [661]
Zähler 1 Parametergruppe
Zähler 1 Trigger [6611]
Auswahl des Digitalausgabesignals, das als Triggersignal für
Zähler 1 verwendet wird. Zähler 1 nimmt bei jeder positiven
Flanke auf dem Triggersignal um 1 zu.
HINWEIS: Die maximale Zählfrequenz beträgt 8 HZ.
6611 C1 Trig
A
Stp
Voreinstellung: Aus
Gleiche Auswahl wie bei "Digitalausgang 1
Auswahl:
[541]".
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
CG Drives & Automation, 01-5326-02r1
6615
Aus
43571
170/220
4df3
19955
UInt
UInt
Zähler 1 Reset [6612]
Auswahl des verwendeten Digitalsignals als Reset-Signal für
Zähler 1. Zähler 1 wird auf 0 gesetzt und bleibt so lange bei
0, wie die Reset-Eingabe aktiviert ist (hoch).
HINWEIS: Die Reset-Eingabe hat höchste Priorität.
6612 C1 Reset
A
Stp
Voreinstellung: Aus
Gleiche Auswahl wie bei "Digitalausgang 1
Auswahl:
[541]".
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
Zähler 1 Hoher Wert [6613]
Legt Zähler 1 oberer Grenzwert fest. Der Zähler 1-Wert wird
mit einem ausgewählten oberen Grenzwert verknüpft und
die Zähler 1-Ausgabe (C1Q) wird aktiviert (hoch), wenn der
Zählerwert dem oberen Wert entspricht..
HINWEIS: Wert 0 bedeutet, dass die Zählerausgabe
immer wahr ist (hoch).
6613 C1 High Val
A
Stp
Voreinstellung: 0
Bereich: 0 - 10000
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
Zähler 1 Niedriger Wert [6614]
Legt Zähler 1 unterer Grenzwert fest. Zähler 1-Ausgabe
(C1Q) ist deaktiviert (niedrig), wenn der Zählerwert dem
niedrigen Wert entspricht oder darunter liegt.
HINWEIS: Der hohe Zählerwert hat Priorität; wenn der
Höchst- und Tiefstwert also gleich sind, wird die
Zählerausgabe deaktiviert, wenn der Wert geringer als
der niedrige Wert ist.
Aus
43572
170/221
4df4
19956
UInt
UInt
0
43573
170/222
4df5
19957
Long, 1=1
EInt
Funktionsbeschreibung 165
