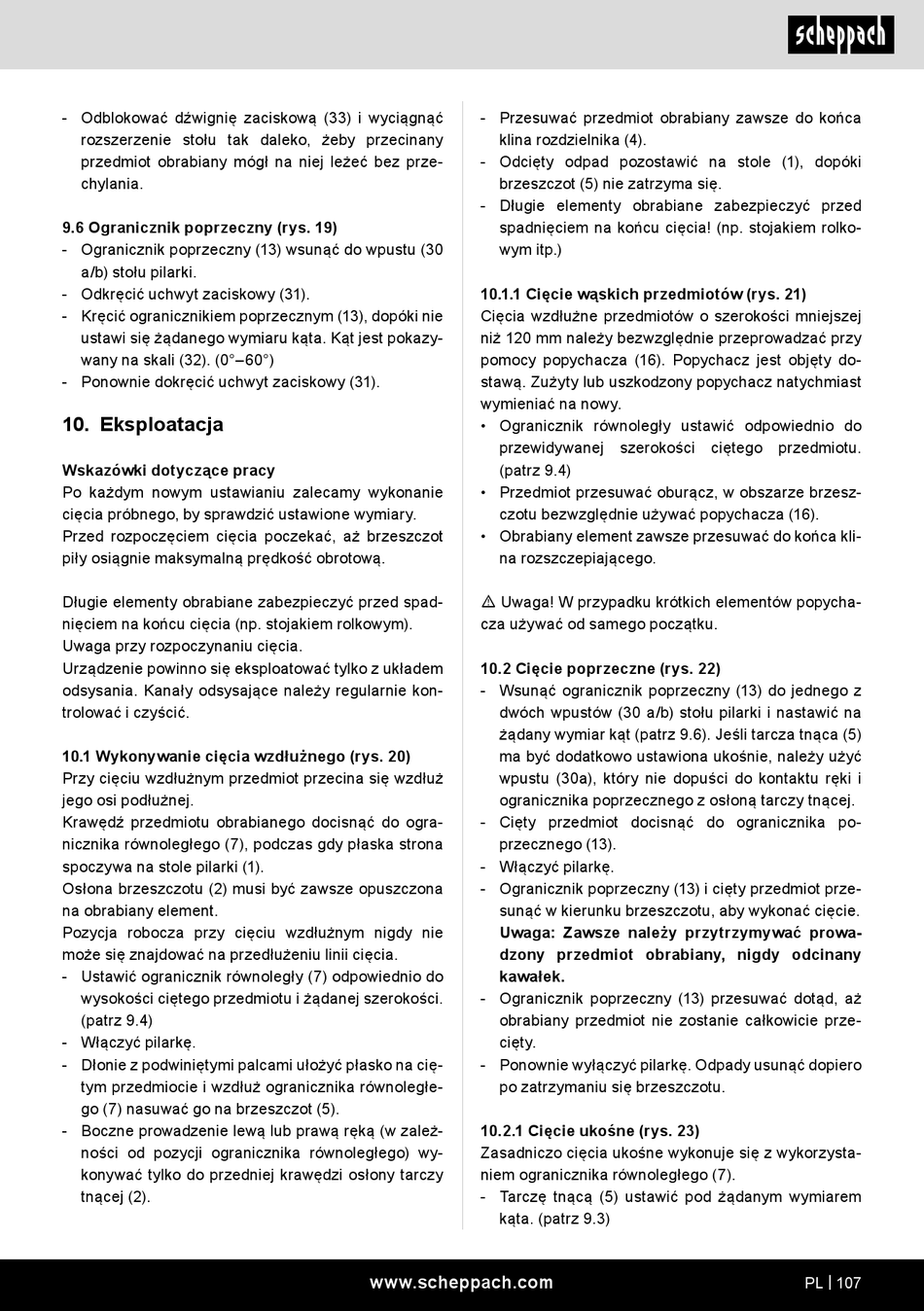

- Odblokować dźwignię zaciskową (33) i wyciągnąć
rozszerzenie stołu tak daleko, żeby przecinany
przedmiot obrabiany mógł na niej leżeć bez prze-
chylania.
9.6 Ogranicznik poprzeczny (rys. 19)
- Ogranicznik poprzeczny (13) wsunąć do wpustu (30
a/b) stołu pilarki.
- Odkręcić uchwyt zaciskowy (31).
- Kręcić ogranicznikiem poprzecznym (13), dopóki nie
ustawi się żądanego wymiaru kąta. Kąt jest pokazy-
wany na skali (32). (0°–60°)
- Ponownie dokręcić uchwyt zaciskowy (31).
10. Eksploatacja
Wskazówki dotyczące pracy
Po każdym nowym ustawianiu zalecamy wykonanie
cięcia próbnego, by sprawdzić ustawione wymiary.
Przed rozpoczęciem cięcia poczekać, aż brzeszczot
piły osiągnie maksymalną prędkość obrotową.
Długie elementy obrabiane zabezpieczyć przed spad-
nięciem na końcu cięcia (np. stojakiem rolkowym).
Uwaga przy rozpoczynaniu cięcia.
Urządzenie powinno się eksploatować tylko z układem
odsysania. Kanały odsysające należy regularnie kon-
trolować i czyścić.
10.1 Wykonywanie cięcia wzdłużnego (rys. 20)
Przy cięciu wzdłużnym przedmiot przecina się wzdłuż
jego osi podłużnej.
Krawędź przedmiotu obrabianego docisnąć do ogra-
nicznika równoległego (7), podczas gdy płaska strona
spoczywa na stole pilarki (1).
Osłona brzeszczotu (2) musi być zawsze opuszczona
na obrabiany element.
Pozycja robocza przy cięciu wzdłużnym nigdy nie
może się znajdować na przedłużeniu linii cięcia.
- Ustawić ogranicznik równoległy (7) odpowiednio do
wysokości ciętego przedmiotu i żądanej szerokości.
(patrz 9.4)
- Włączyć pilarkę.
- Dłonie z podwiniętymi palcami ułożyć płasko na cię-
tym przedmiocie i wzdłuż ogranicznika równoległe-
go (7) nasuwać go na brzeszczot (5).
- Boczne prowadzenie lewą lub prawą ręką (w zależ-
ności od pozycji ogranicznika równoległego) wy-
konywać tylko do przedniej krawędzi osłony tarczy
tnącej (2).
- Przesuwać przedmiot obrabiany zawsze do końca
klina rozdzielnika (4).
- Odcięty odpad pozostawić na stole (1), dopóki
brzeszczot (5) nie zatrzyma się.
- Długie elementy obrabiane zabezpieczyć przed
spadnięciem na końcu cięcia! (np. stojakiem rolko-
wym itp.)
10.1.1 Cięcie wąskich przedmiotów (rys. 21)
Cięcia wzdłużne przedmiotów o szerokości mniejszej
niż 120 mm należy bezwzględnie przeprowadzać przy
pomocy popychacza (16). Popychacz jest objęty do-
stawą. Zużyty lub uszkodzony popychacz natychmiast
wymieniać na nowy.
• Ogranicznik równoległy ustawić odpowiednio do
przewidywanej szerokości ciętego przedmiotu.
(patrz 9.4)
• Przedmiot przesuwać oburącz, w obszarze brzesz-
czotu bezwzględnie używać popychacza (16).
• Obrabiany element zawsze przesuwać do końca kli-
na rozszczepiającego.
m Uwaga! W przypadku krótkich elementów popycha-
cza używać od samego początku.
10.2 Cięcie poprzeczne (rys. 22)
- Wsunąć ogranicznik poprzeczny (13) do jednego z
dwóch wpustów (30 a/b) stołu pilarki i nastawić na
żądany wymiar kąt (patrz 9.6). Jeśli tarcza tnąca (5)
ma być dodatkowo ustawiona ukośnie, należy użyć
wpustu (30a), który nie dopuści do kontaktu ręki i
ogranicznika poprzecznego z osłoną tarczy tnącej.
- Cięty przedmiot docisnąć do ogranicznika po-
przecznego (13).
- Włączyć pilarkę.
- Ogranicznik poprzeczny (13) i cięty przedmiot prze-
sunąć w kierunku brzeszczotu, aby wykonać cięcie.
Uwaga: Zawsze należy przytrzymywać prowa-
dzony przedmiot obrabiany, nigdy odcinany
kawałek.
- Ogranicznik poprzeczny (13) przesuwać dotąd, aż
obrabiany przedmiot nie zostanie całkowicie prze-
cięty.
- Ponownie wyłączyć pilarkę. Odpady usunąć dopiero
po zatrzymaniu się brzeszczotu.
10.2.1 Cięcie ukośne (rys. 23)
Zasadniczo cięcia ukośne wykonuje się z wykorzysta-
niem ogranicznika równoległego (7).
- Tarczę tnącą (5) ustawić pod żądanym wymiarem
kąta. (patrz 9.3)
