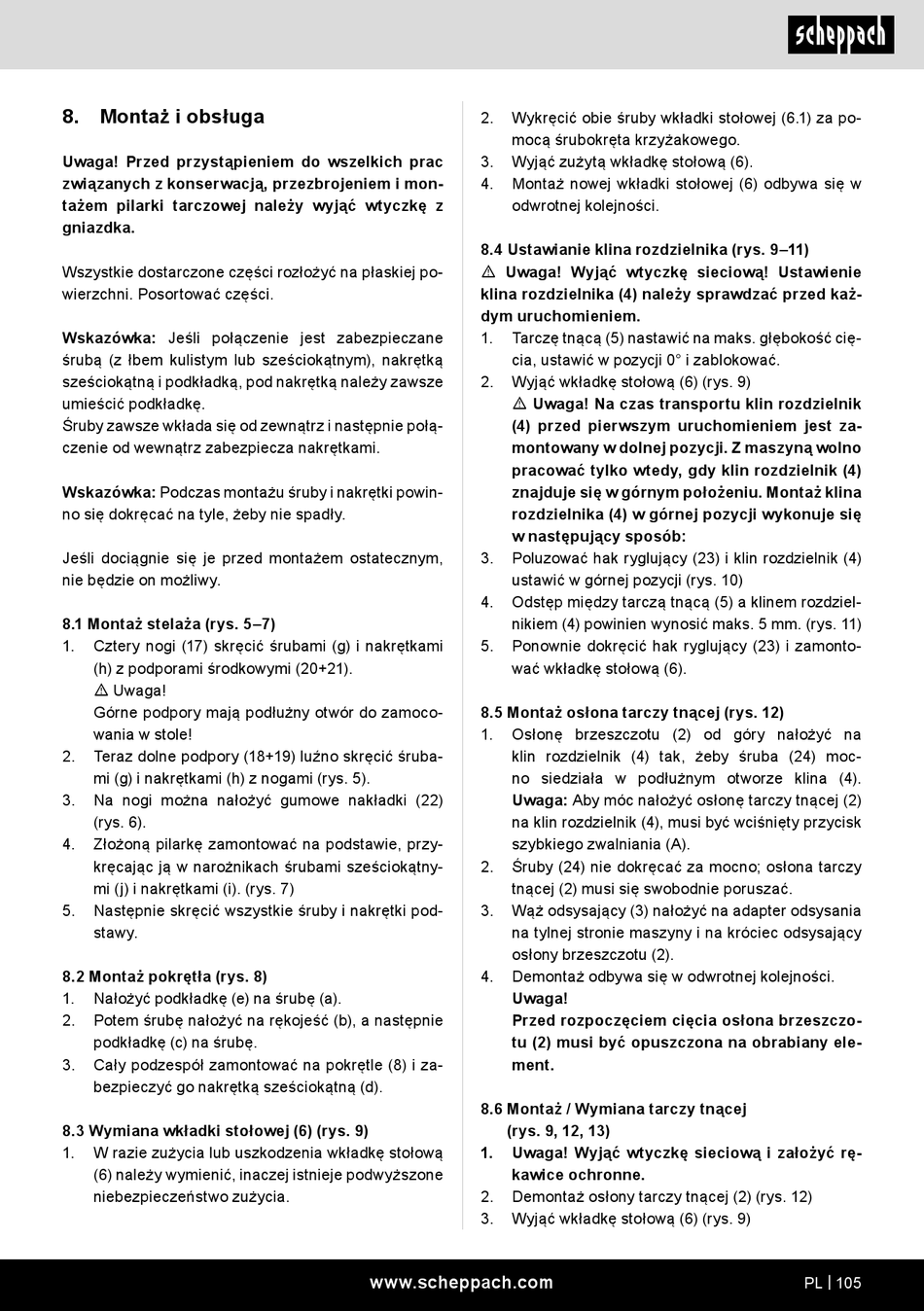

8. Montaż i obsługa
Uwaga! Przed przystąpieniem do wszelkich prac
związanych z konserwacją, przezbrojeniem i mon-
tażem pilarki tarczowej należy wyjąć wtyczkę z
gniazdka.
Wszystkie dostarczone części rozłożyć na płaskiej po-
wierzchni. Posortować części.
Wskazówka: Jeśli połączenie jest zabezpieczane
śrubą (z łbem kulistym lub sześciokątnym), nakrętką
sześciokątną i podkładką, pod nakrętką należy zawsze
umieścić podkładkę.
Śruby zawsze wkłada się od zewnątrz i następnie połą-
czenie od wewnątrz zabezpiecza nakrętkami.
Wskazówka: Podczas montażu śruby i nakrętki powin-
no się dokręcać na tyle, żeby nie spadły.
Jeśli dociągnie się je przed montażem ostatecznym,
nie będzie on możliwy.
8.1 Montaż stelaża (rys. 5–7)
1.
Cztery nogi (17) skręcić śrubami (g) i nakrętkami
(h) z podporami środkowymi (20+21).
m Uwaga!
Górne podpory mają podłużny otwór do zamoco-
wania w stole!
2.
Teraz dolne podpory (18+19) luźno skręcić śruba-
mi (g) i nakrętkami (h) z nogami (rys. 5).
3.
Na nogi można nałożyć gumowe nakładki (22)
(rys. 6).
4.
Złożoną pilarkę zamontować na podstawie, przy-
kręcając ją w narożnikach śrubami sześciokątny-
mi (j) i nakrętkami (i). (rys. 7)
5.
Następnie skręcić wszystkie śruby i nakrętki pod-
stawy.
8.2 Montaż pokrętła (rys. 8)
1.
Nałożyć podkładkę (e) na śrubę (a).
2.
Potem śrubę nałożyć na rękojeść (b), a następnie
podkładkę (c) na śrubę.
3.
Cały podzespół zamontować na pokrętle (8) i za-
bezpieczyć go nakrętką sześciokątną (d).
8.3 Wymiana wkładki stołowej (6) (rys. 9)
1.
W razie zużycia lub uszkodzenia wkładkę stołową
(6) należy wymienić, inaczej istnieje podwyższone
niebezpieczeństwo zużycia.
2.
Wykręcić obie śruby wkładki stołowej (6.1) za po-
mocą śrubokręta krzyżakowego.
3.
Wyjąć zużytą wkładkę stołową (6).
4.
Montaż nowej wkładki stołowej (6) odbywa się w
odwrotnej kolejności.
8.4 Ustawianie klina rozdzielnika (rys. 9–11)
m Uwaga! Wyjąć wtyczkę sieciową! Ustawienie
klina rozdzielnika (4) należy sprawdzać przed każ-
dym uruchomieniem.
1.
Tarczę tnącą (5) nastawić na maks. głębokość cię-
cia, ustawić w pozycji 0° i zablokować.
2.
Wyjąć wkładkę stołową (6) (rys. 9)
m Uwaga! Na czas transportu klin rozdzielnik
(4) przed pierwszym uruchomieniem jest za-
montowany w dolnej pozycji. Z maszyną wolno
pracować tylko wtedy, gdy klin rozdzielnik (4)
znajduje się w górnym położeniu. Montaż klina
rozdzielnika (4) w górnej pozycji wykonuje się
w następujący sposób:
3.
Poluzować hak ryglujący (23) i klin rozdzielnik (4)
ustawić w górnej pozycji (rys. 10)
4.
Odstęp między tarczą tnącą (5) a klinem rozdziel-
nikiem (4) powinien wynosić maks. 5 mm. (rys. 11)
5.
Ponownie dokręcić hak ryglujący (23) i zamonto-
wać wkładkę stołową (6).
8.5 Montaż osłona tarczy tnącej (rys. 12)
1.
Osłonę brzeszczotu (2) od góry nałożyć na
klin rozdzielnik (4) tak, żeby śruba (24) moc-
no siedziała w podłużnym otworze klina (4).
Uwaga: Aby móc nałożyć osłonę tarczy tnącej (2)
na klin rozdzielnik (4), musi być wciśnięty przycisk
szybkiego zwalniania (A).
2.
Śruby (24) nie dokręcać za mocno; osłona tarczy
tnącej (2) musi się swobodnie poruszać.
3.
Wąż odsysający (3) nałożyć na adapter odsysania
na tylnej stronie maszyny i na króciec odsysający
osłony brzeszczotu (2).
4.
Demontaż odbywa się w odwrotnej kolejności.
Uwaga!
Przed rozpoczęciem cięcia osłona brzeszczo-
tu (2) musi być opuszczona na obrabiany ele-
ment.
8.6 Montaż / Wymiana tarczy tnącej
(rys. 9, 12, 13)
1.
Uwaga! Wyjąć wtyczkę sieciową i założyć rę-
kawice ochronne.
2.
Demontaż osłony tarczy tnącej (2) (rys. 12)
3.
Wyjąć wkładkę stołową (6) (rys. 9)
www.scheppach.com
PL | 105
