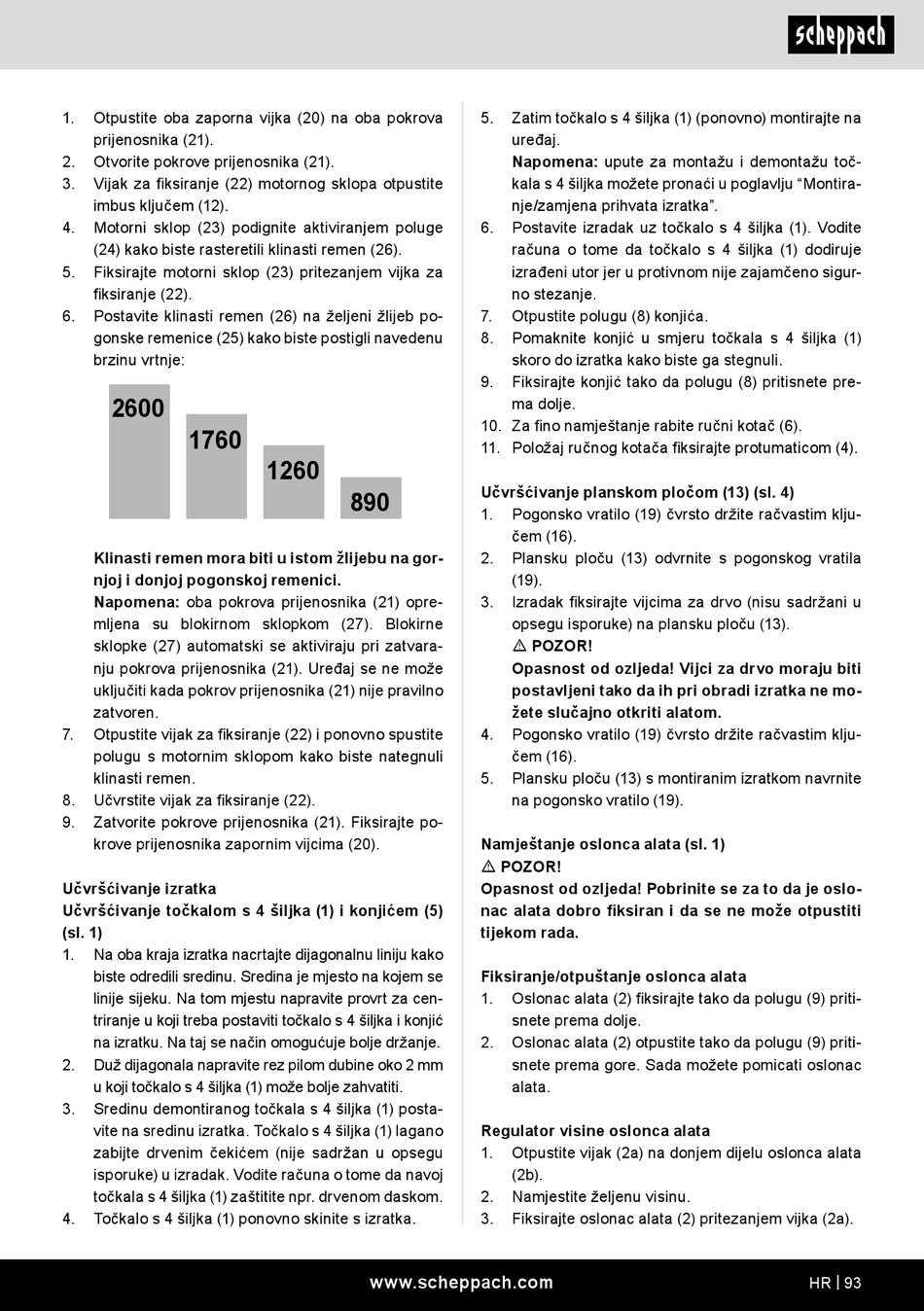

1. Otpustite oba zaporna vijka (20) na oba pokrova
prijenosnika (21).
2. Otvorite pokrove prijenosnika (21).
3. Vijak za fiksiranje (22) motornog sklopa otpustite
imbus ključem (12).
4. Motorni sklop (23) podignite aktiviranjem poluge
(24) kako biste rasteretili klinasti remen (26).
5. Fiksirajte motorni sklop (23) pritezanjem vijka za
fiksiranje (22).
6. Postavite klinasti remen (26) na željeni žlijeb po-
gonske remenice (25) kako biste postigli navedenu
brzinu vrtnje:
2600
1760
Klinasti remen mora biti u istom žlijebu na gor-
njoj i donjoj pogonskoj remenici.
Napomena: oba pokrova prijenosnika (21) opre-
mljena su blokirnom sklopkom (27). Blokirne
sklopke (27) automatski se aktiviraju pri zatvara-
nju pokrova prijenosnika (21). Uređaj se ne može
uključiti kada pokrov prijenosnika (21) nije pravilno
zatvoren.
7. Otpustite vijak za fiksiranje (22) i ponovno spustite
polugu s motornim sklopom kako biste nategnuli
klinasti remen.
8. Učvrstite vijak za fiksiranje (22).
9. Zatvorite pokrove prijenosnika (21). Fiksirajte po-
krove prijenosnika zapornim vijcima (20).
Učvršćivanje izratka
Učvršćivanje točkalom s 4 šiljka (1) i konjićem (5)
(sl. 1)
1. Na oba kraja izratka nacrtajte dijagonalnu liniju kako
biste odredili sredinu. Sredina je mjesto na kojem se
linije sijeku. Na tom mjestu napravite provrt za cen-
triranje u koji treba postaviti točkalo s 4 šiljka i konjić
na izratku. Na taj se način omogućuje bolje držanje.
2. Duž dijagonala napravite rez pilom dubine oko 2 mm
u koji točkalo s 4 šiljka (1) može bolje zahvatiti.
3. Sredinu demontiranog točkala s 4 šiljka (1) posta-
vite na sredinu izratka. Točkalo s 4 šiljka (1) lagano
zabijte drvenim čekićem (nije sadržan u opsegu
isporuke) u izradak. Vodite računa o tome da navoj
točkala s 4 šiljka (1) zaštitite npr. drvenom daskom.
4. Točkalo s 4 šiljka (1) ponovno skinite s izratka.
1260
890
www.scheppach.com
5. Zatim točkalo s 4 šiljka (1) (ponovno) montirajte na
uređaj.
Napomena: upute za montažu i demontažu toč-
kala s 4 šiljka možete pronaći u poglavlju "Montira-
nje/zamjena prihvata izratka".
6. Postavite izradak uz točkalo s 4 šiljka (1). Vodite
računa o tome da točkalo s 4 šiljka (1) dodiruje
izrađeni utor jer u protivnom nije zajamčeno sigur-
no stezanje.
7. Otpustite polugu (8) konjića.
8. Pomaknite konjić u smjeru točkala s 4 šiljka (1)
skoro do izratka kako biste ga stegnuli.
9. Fiksirajte konjić tako da polugu (8) pritisnete pre-
ma dolje.
10. Za fino namještanje rabite ručni kotač (6).
11. Položaj ručnog kotača fiksirajte protumaticom (4).
Učvršćivanje planskom pločom (13) (sl. 4)
1. Pogonsko vratilo (19) čvrsto držite račvastim klju-
čem (16).
2. Plansku ploču (13) odvrnite s pogonskog vratila
(19).
3. Izradak fiksirajte vijcima za drvo (nisu sadržani u
opsegu isporuke) na plansku ploču (13).
m POZOR!
Opasnost od ozljeda! Vijci za drvo moraju biti
postavljeni tako da ih pri obradi izratka ne mo-
žete slučajno otkriti alatom.
4. Pogonsko vratilo (19) čvrsto držite račvastim klju-
čem (16).
5. Plansku ploču (13) s montiranim izratkom navrnite
na pogonsko vratilo (19).
Namještanje oslonca alata (sl. 1)
m POZOR!
Opasnost od ozljeda! Pobrinite se za to da je oslo-
nac alata dobro fiksiran i da se ne može otpustiti
tijekom rada.
Fiksiranje/otpuštanje oslonca alata
1. Oslonac alata (2) fiksirajte tako da polugu (9) priti-
snete prema dolje.
2. Oslonac alata (2) otpustite tako da polugu (9) priti-
snete prema gore. Sada možete pomicati oslonac
alata.
Regulator visine oslonca alata
1. Otpustite vijak (2a) na donjem dijelu oslonca alata
(2b).
2. Namjestite željenu visinu.
3. Fiksirajte oslonac alata (2) pritezanjem vijka (2a).
