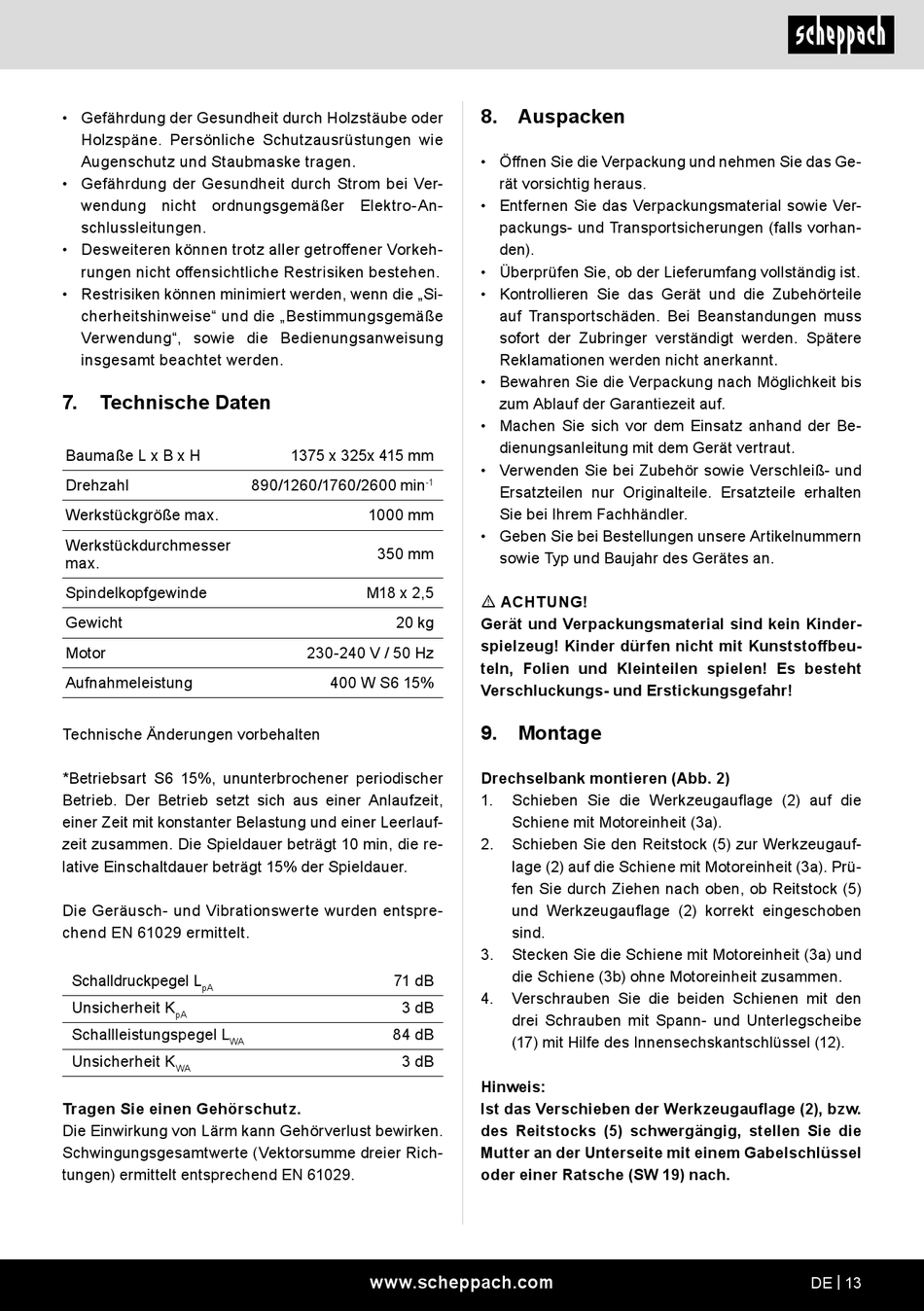

Scheppach DM1100T Originalbetriebsanleitung Seite 13

• Gefährdung der Gesundheit durch Holzstäube oder
Holz späne. Persönliche Schutzausrüstungen wie
Augenschutz und Staubmaske tragen.
• Gefährdung der Gesundheit durch Strom bei Ver-
wendung nicht ordnungsgemäßer Elektro-An-
schlussleitungen.
• Desweiteren können trotz aller getroffener Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße
Ver wendung", sowie die Bedienungsanweisung
insge samt beachtet werden.
7. Technische Daten
Baumaße L x B x H
Drehzahl
Werkstückgröße max.
Werkstückdurchmesser
max.
Spindelkopfgewinde
Gewicht
Motor
Aufnahmeleistung
Technische Änderungen vorbehalten
*Betriebsart S6 15%, ununterbrochener periodischer
Betrieb. Der Betrieb setzt sich aus einer Anlaufzeit,
einer Zeit mit konstanter Belastung und einer Leerlauf-
zeit zusammen. Die Spieldauer beträgt 10 min, die re-
lative Einschaltdauer beträgt 15% der Spieldauer.
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 61029 ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Rich-
tungen) ermittelt entsprechend EN 61029.
1375 x 325x 415 mm
890/1260/1760/2600 min
1000 mm
350 mm
M18 x 2,5
20 kg
230-240 V / 50 Hz
400 W S6 15%
71 dB
3 dB
84 dB
3 dB
www.scheppach.com
8. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs- und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
-1
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
9. Montage
Drechselbank montieren (Abb. 2)
1. Schieben Sie die Werkzeugauflage (2) auf die
Schiene mit Motoreinheit (3a).
2. Schieben Sie den Reitstock (5) zur Werkzeugauf-
lage (2) auf die Schiene mit Motoreinheit (3a). Prü-
fen Sie durch Ziehen nach oben, ob Reitstock (5)
und Werkzeugauflage (2) korrekt eingeschoben
sind.
3. Stecken Sie die Schiene mit Motoreinheit (3a) und
die Schiene (3b) ohne Motoreinheit zusammen.
4. Verschrauben Sie die beiden Schienen mit den
drei Schrauben mit Spann- und Unterlegscheibe
(17) mit Hilfe des Innensechskantschlüssel (12).
Hinweis:
Ist das Verschieben der Werkzeugauflage (2), bzw.
des Reitstocks (5) schwergängig, stellen Sie die
Mutter an der Unterseite mit einem Gabelschlüssel
oder einer Ratsche (SW 19) nach.
