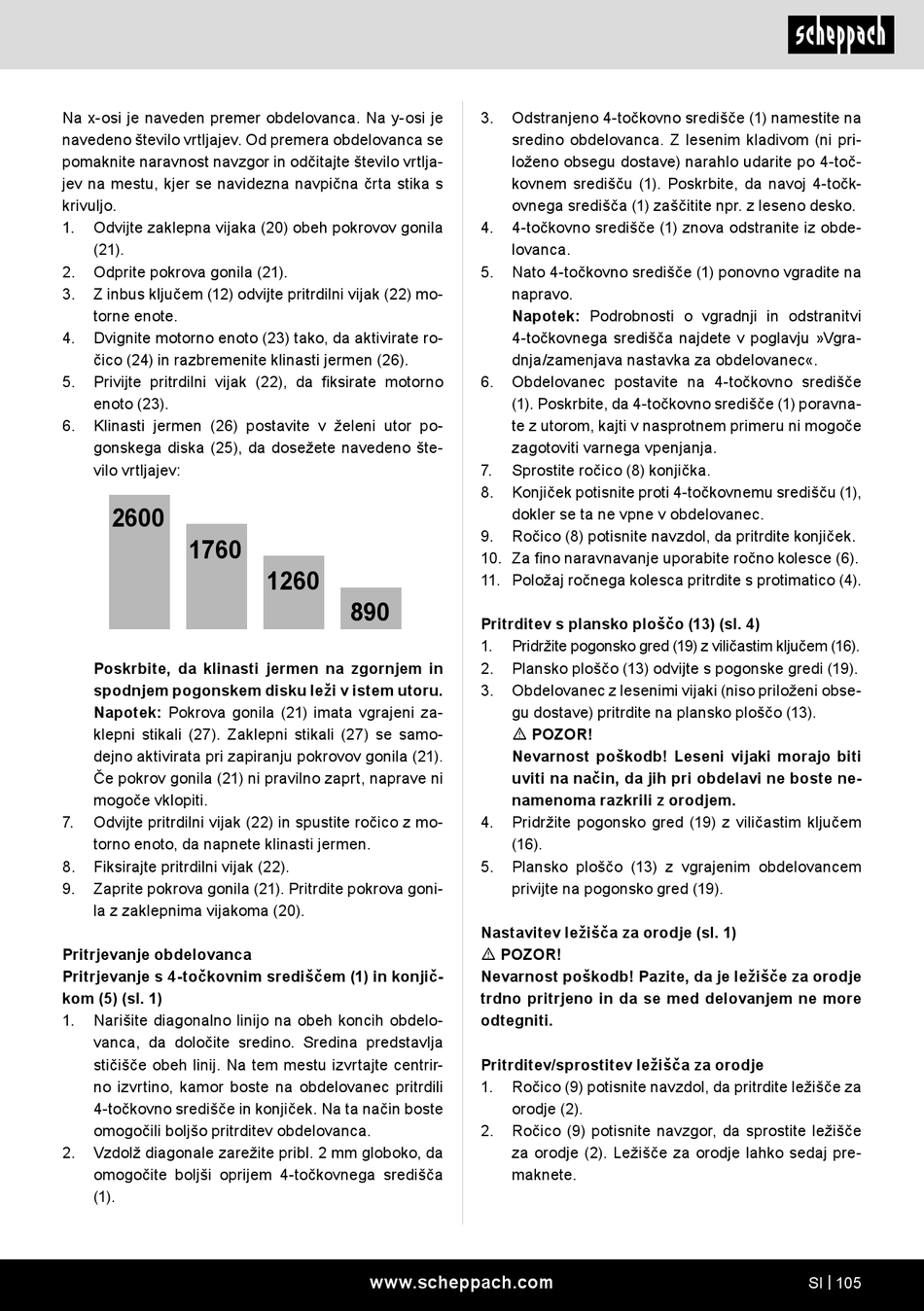

Na x-osi je naveden premer obdelovanca. Na y-osi je
navedeno število vrtljajev. Od premera obdelovanca se
pomaknite naravnost navzgor in odčitajte število vrtlja-
jev na mestu, kjer se navidezna navpična črta stika s
krivuljo.
1. Odvijte zaklepna vijaka (20) obeh pokrovov gonila
(21).
2. Odprite pokrova gonila (21).
3. Z inbus ključem (12) odvijte pritrdilni vijak (22) mo-
torne enote.
4. Dvignite motorno enoto (23) tako, da aktivirate ro-
čico (24) in razbremenite klinasti jermen (26).
5. Privijte pritrdilni vijak (22), da fiksirate motorno
enoto (23).
6. Klinasti jermen (26) postavite v želeni utor po-
gonskega diska (25), da dosežete navedeno šte-
vilo vrtljajev:
2600
1760
Poskrbite, da klinasti jermen na zgornjem in
spodnjem pogonskem disku leži v istem utoru.
Napotek: Pokrova gonila (21) imata vgrajeni za-
klepni stikali (27). Zaklepni stikali (27) se samo-
dejno aktivirata pri zapiranju pokrovov gonila (21).
Če pokrov gonila (21) ni pravilno zaprt, naprave ni
mogoče vklopiti.
7. Odvijte pritrdilni vijak (22) in spustite ročico z mo-
torno enoto, da napnete klinasti jermen.
8. Fiksirajte pritrdilni vijak (22).
9. Zaprite pokrova gonila (21). Pritrdite pokrova goni-
la z zaklepnima vijakoma (20).
Pritrjevanje obdelovanca
Pritrjevanje s 4-točkovnim središčem (1) in konjič-
kom (5) (sl. 1)
1. Narišite diagonalno linijo na obeh koncih obdelo-
vanca, da določite sredino. Sredina predstavlja
stičišče obeh linij. Na tem mestu izvrtajte centrir-
no izvrtino, kamor boste na obdelovanec pritrdili
4-točkovno središče in konjiček. Na ta način boste
omogočili boljšo pritrditev obdelovanca.
2. Vzdolž diagonale zarežite pribl. 2 mm globoko, da
omogočite boljši oprijem 4-točkovnega središča
(1).
1260
890
www.scheppach.com
3. Odstranjeno 4-točkovno središče (1) namestite na
sredino obdelovanca. Z lesenim kladivom (ni pri-
loženo obsegu dostave) narahlo udarite po 4-toč-
kovnem središču (1). Poskrbite, da navoj 4-točk-
ovnega središča (1) zaščitite npr. z leseno desko.
4. 4-točkovno središče (1) znova odstranite iz obde-
lovanca.
5. Nato 4-točkovno središče (1) ponovno vgradite na
napravo.
Napotek: Podrobnosti o vgradnji in odstranitvi
4-točkovnega središča najdete v poglavju »Vgra-
dnja/zamenjava nastavka za obdelovanec«.
6. Obdelovanec postavite na 4-točkovno središče
(1). Poskrbite, da 4-točkovno središče (1) poravna-
te z utorom, kajti v nasprotnem primeru ni mogoče
zagotoviti varnega vpenjanja.
7. Sprostite ročico (8) konjička.
8. Konjiček potisnite proti 4-točkovnemu središču (1),
dokler se ta ne vpne v obdelovanec.
9. Ročico (8) potisnite navzdol, da pritrdite konjiček.
10. Za fino naravnavanje uporabite ročno kolesce (6).
11. Položaj ročnega kolesca pritrdite s protimatico (4).
Pritrditev s plansko ploščo (13) (sl. 4)
1. Pridržite pogonsko gred (19) z viličastim ključem (16).
2. Plansko ploščo (13) odvijte s pogonske gredi (19).
3. Obdelovanec z lesenimi vijaki (niso priloženi obse-
gu dostave) pritrdite na plansko ploščo (13).
m POZOR!
Nevarnost poškodb! Leseni vijaki morajo biti
uviti na način, da jih pri obdelavi ne boste ne-
namenoma razkrili z orodjem.
4. Pridržite pogonsko gred (19) z viličastim ključem
(16).
5. Plansko ploščo (13) z vgrajenim obdelovancem
privijte na pogonsko gred (19).
Nastavitev ležišča za orodje (sl. 1)
m POZOR!
Nevarnost poškodb! Pazite, da je ležišče za orodje
trdno pritrjeno in da se med delovanjem ne more
odtegniti.
Pritrditev/sprostitev ležišča za orodje
1. Ročico (9) potisnite navzdol, da pritrdite ležišče za
orodje (2).
2. Ročico (9) potisnite navzgor, da sprostite ležišče
za orodje (2). Ležišče za orodje lahko sedaj pre-
maknete.
