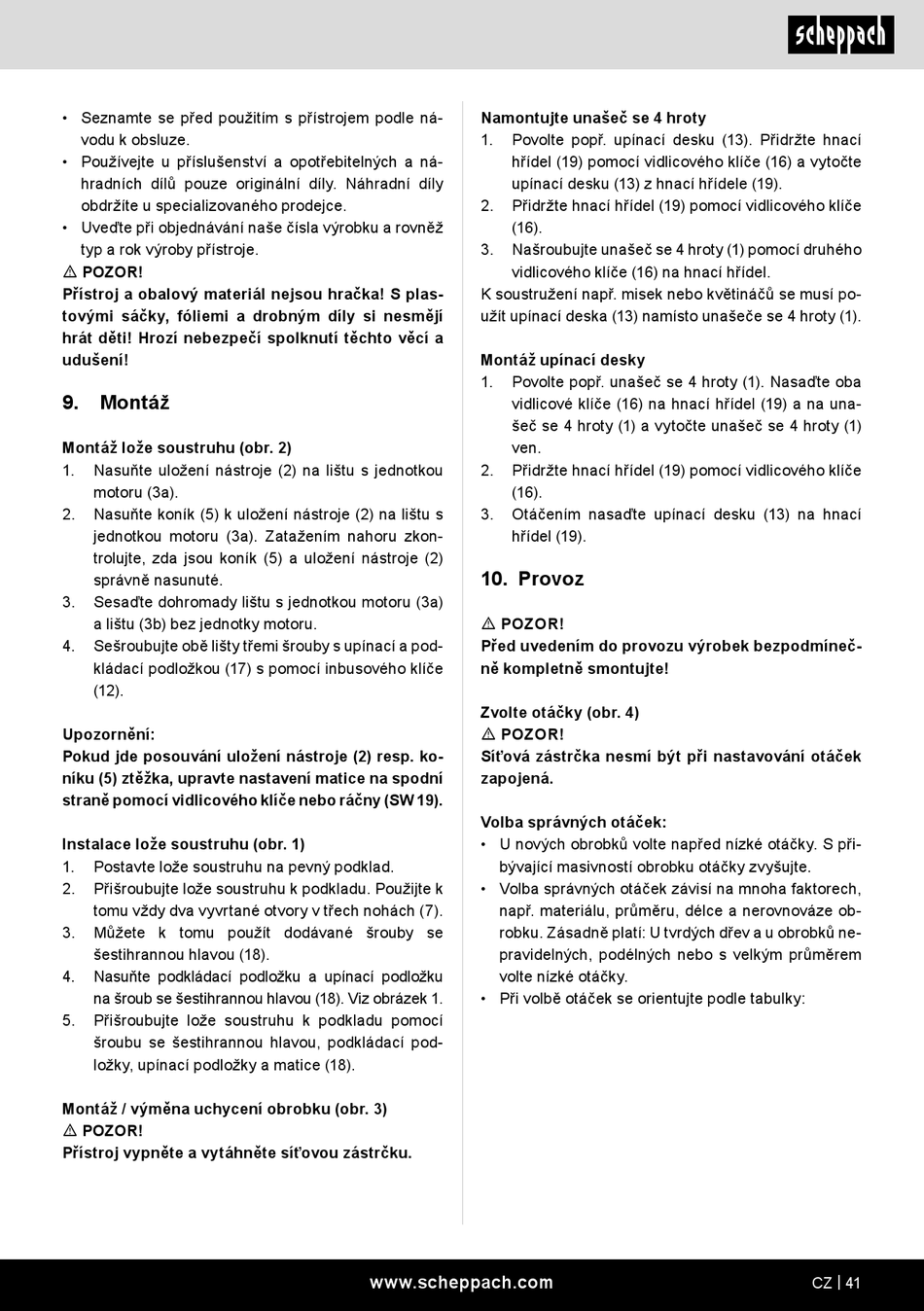

Scheppach DM1100T Originalbetriebsanleitung Seite 41

• Seznamte se před použitím s přístrojem podle ná-
vodu k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m POZOR!
Přístroj a obalový materiál nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
9. Montáž
Montáž lože soustruhu (obr. 2)
1. Nasuňte uložení nástroje (2) na lištu s jednotkou
motoru (3a).
2. Nasuňte koník (5) k uložení nástroje (2) na lištu s
jednotkou motoru (3a). Zatažením nahoru zkon-
trolujte, zda jsou koník (5) a uložení nástroje (2)
správně nasunuté.
3. Sesaďte dohromady lištu s jednotkou motoru (3a)
a lištu (3b) bez jednotky motoru.
4. Sešroubujte obě lišty třemi šrouby s upínací a pod-
kládací podložkou (17) s pomocí inbusového klíče
(12).
Upozornění:
Pokud jde posouvání uložení nástroje (2) resp. ko-
níku (5) ztěžka, upravte nastavení matice na spodní
straně pomocí vidlicového klíče nebo ráčny (SW 19).
Instalace lože soustruhu (obr. 1)
1. Postavte lože soustruhu na pevný podklad.
2. Přišroubujte lože soustruhu k podkladu. Použijte k
tomu vždy dva vyvrtané otvory v třech nohách (7).
3. Můžete k tomu použít dodávané šrouby se
šestihrannou hlavou (18).
4. Nasuňte podkládací podložku a upínací podložku
na šroub se šestihrannou hlavou (18). Viz obrázek 1.
5. Přišroubujte lože soustruhu k podkladu pomocí
šroubu se šestihrannou hlavou, podkládací pod-
ložky, upínací podložky a matice (18).
Montáž / výměna uchycení obrobku (obr. 3)
m POZOR!
Přístroj vypněte a vytáhněte síťovou zástrčku.
Namontujte unašeč se 4 hroty
1. Povolte popř. upínací desku (13). Přidržte hnací
hřídel (19) pomocí vidlicového klíče (16) a vytočte
upínací desku (13) z hnací hřídele (19).
2. Přidržte hnací hřídel (19) pomocí vidlicového klíče
(16).
3. Našroubujte unašeč se 4 hroty (1) pomocí druhého
vidlicového klíče (16) na hnací hřídel.
K soustružení např. misek nebo květináčů se musí po-
užít upínací deska (13) namísto unašeče se 4 hroty (1).
Montáž upínací desky
1. Povolte popř. unašeč se 4 hroty (1). Nasaďte oba
vidlicové klíče (16) na hnací hřídel (19) a na una-
šeč se 4 hroty (1) a vytočte unašeč se 4 hroty (1)
ven.
2. Přidržte hnací hřídel (19) pomocí vidlicového klíče
(16).
3. Otáčením nasaďte upínací desku (13) na hnací
hřídel (19).
10. Provoz
m POZOR!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
Zvolte otáčky (obr. 4)
m POZOR!
Síťová zástrčka nesmí být při nastavování otáček
zapojená.
Volba správných otáček:
• U nových obrobků volte napřed nízké otáčky. S při-
bývající masivností obrobku otáčky zvyšujte.
• Volba správných otáček závisí na mnoha faktorech,
např. materiálu, průměru, délce a nerovnováze ob-
robku. Zásadně platí: U tvrdých dřev a u obrobků ne-
pravidelných, podélných nebo s velkým průměrem
volte nízké otáčky.
• Při volbě otáček se orientujte podle tabulky:
