KEystonE K-LOK Serie H HOcHLeiStungS-AbSperrKLAppen
Einbau-, bEtriEbs- und WartungsanlEitung
Einbau des unteren Deckels
(nur Dn 700 - 900/28 - 36")
1. Die untere Abschlussdichtung (20) auf den
unteren Deckel (21) legen.
2. Die untere Abschlussplatte (21) mit der
unteren Fläche des gehäuses (1) in
Deckung bringen. Sicherstellen, dass die
untere Abschlussdichtung korrekt in der
Dichtungsnut der unteren Abschlussplatte
verbleibt.
3. Die vier Schrauben und unterlegscheiben
(22, 23) eindrehen und die Schrauben
festziehen.
Einbau der sitzbaugruppe
1. Sicherstellen, dass die Klappenscheibe (2)
in der Zu-Stellung steht.
2. Sicherstellen, dass die Klappenscheibe in
relation zum Sitz im gehäuse zentriert ist.
3. Die Sitzbaugruppe (13) und die Dichtung
der Sitzhaltering-baugruppe (14) in das
Absperrklappengehäuse (1) einsetzen.
Sicherstellen, dass die Klappenscheibe am
Anschlag anliegt.

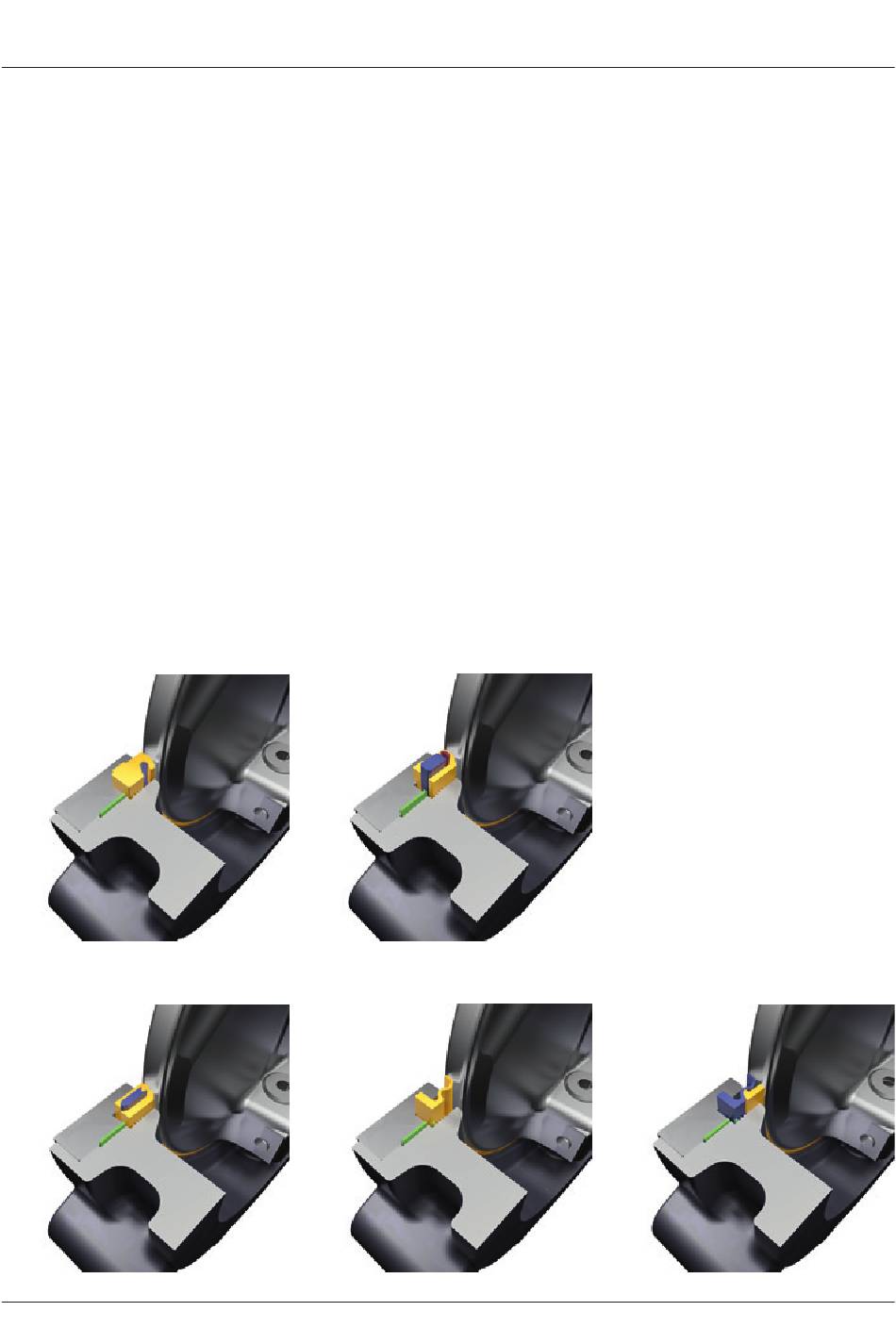

Abb. 6
Allgemeiner Sitz
Abb. 8
elastomersitz
hinweis: Metall- und Firesafe-Sitzbaugruppen
verfügen über zwei Dichtungen. eine Firesafe-
Sitzbaugruppe verfügt über einen zusätzlichen
Stützring (siehe Abb. 10, hellgrau).
hinweis: elastomer-Sitze verfügen über einen
Stützring (siehe Abb. 8, blau). Sicherstellen,
dass die teilung des Stützrings korrekt zur
Wellenrichtung steht.
hinweis: Sicherstellen, dass die Sitze wie in
den Abb. 6 - 10 gezeigt positioniert sind.
4. Den Sitzhaltering (15) auf die Sitzhaltering-
Dichtung (14) und die Sitzbaugruppe (13)
setzen.
5. Die Halteringschrauben (16) und Muttern
(19, Zwischenflanschausführung) montieren
und festziehen. bei Flanschaugenklappen
die Schrauben über Kreuz festziehen.
Abb. 7
Drahtumwickelter Sitz
Abb. 9
Metallsitz
Vorsicht
Die Sitzhalteschrauben bei den
Zwischenflanschklappen bieten nur ausreichend
Kraft zum Halten des Sitzhalterings während
des Versands und des Einbaus. Muss die Klappe
vor dem Einbau betätigt werden, zuvor den
Sitzhaltering in den Sitzring einpressen, um
Schäden am Sitzring durch die Betätigung zu
vermeiden.
Abb. 10
Firesafe-Sitz
