2 Produktbeschreibung

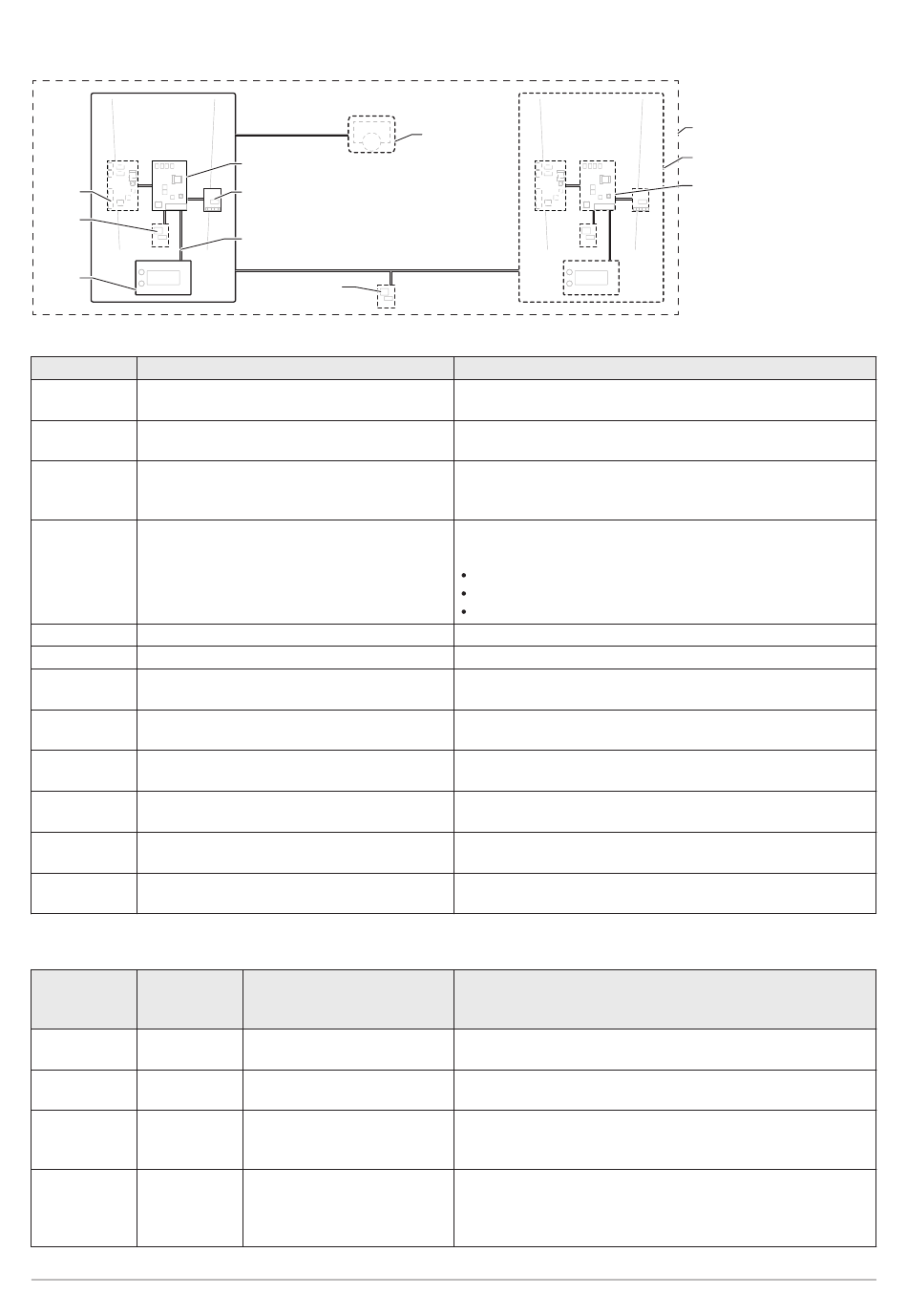

Abb.7 Beispiel
SCB
GTW
MK
Tab.2 Komponenten im Beispiel
Pos. Beschreibung
CU Control Unit: Regelungseinheit
CB Connection Board: Anschlussleiterplatte
SCB Smart Control Board: Erweiterungsleiterplatte
GTW Gateway: Konvertierungsleiterplatte
MK Control panel: Bedieneinheit und Display
RU Room Unit: Raumgerät (z.B. ein Thermostat)
L-Bus Local Bus: Verbindung zwischen Geräten
S-Bus System Bus: Verbindung zwischen Anlagen
R-Bus Room unit Bus: Anschluss an ein Raumgerät
A Vorrichtung
B Gerät
C System
Tab.3 Spezifische mit dem Kessel Gas 320/620 Ace gelieferte Geräte
Im Display an­ Softwareversi­
gezeigte Be­ on
zeichnung
CU-GH13 1.3
MK3 1.85
SCB-01 1.3
SCB-02 1.3
8
R-Bus
CU
CB
L-Bus
S-Bus
GTW
Beschreibung
Regelungseinheit CU-GH13
Schaltfeld HMI T-control
Erweiterungsleiterplatte
SCB-01
Erweiterungsleiterplatte
SCB-02
RU
Funktion
Die Regelungseinheit übernimmt alle Grundfunktionen des
Gerätes.
Die Anschlussleiterplatte ermöglicht einen einfachen Zugang
zu allen Steckverbindern der Regelungseinheit.
Eine Erweiterungsleiterplatte bietet zusätzliche Funktionen,
wie z.B. einen internen Trinkwasserbereiter oder mehrere
Heizkreise.
Ein gateway kann an einem Gerät oder System angebracht
werden, um eine der folgenden Funktionen zu ermöglichen:
Zusätzliche (drahtlose) Anschlussmöglichkeiten
Wartungsanschlüsse
Kommunikation mit anderen Plattformen
Die Bedieneinheit ist die Benutzerschnittstelle zum Gerät.
Ein Raumgerät misst die Temperatur in einem Referenzraum.
Der lokale Bus stellt die Kommunikation zwischen den Gerä­
ten sicher.
Der System-Bus stellt die Kommunikation zwischen den Anla­
gen sicher.
Der Raumgerätebus stellt die Kommunikation mit einem
Raumgerät sicher.
Ein Gerät ist eine Regelungsleiterplatte, ein Schaltfeld oder
ein Raumgerät.
Eine Anlage ist ein Set von Geräten, die über denselben L-
Bus verbunden sind
Ein System ist ein Set von Anlagen, die über denselben S-Bus
verbunden sind
Funktion
Die Regelungseinheit CU-GH13 übernimmt alle Grundfunktio­
nen des Kessels Gas 320/620 Ace.
Das HMI T-control ist das Bedienfeld für den Kessel Gas
320/620 Ace.
Die SCB-01bietet einen 0-10 V-Anschluss für eine PWM-Sys­
tempumpe und zwei potentialfreie Kontakte zur Statusbenach­
richtigung.
Die SCB-02 stellt die Funktionalität für einen TWW- und einen
Heizkreis sowie einen 0-10 V-Anschluss für eine PWM-Sys­
tempumpe und zwei potentialfreie Kontakte zur Statusbenach­
richtigung bereit.
C
B
A
AD-3001366-02
