REMEHA Gas 320 Ace 285 Wartungsanleitung Seite 7

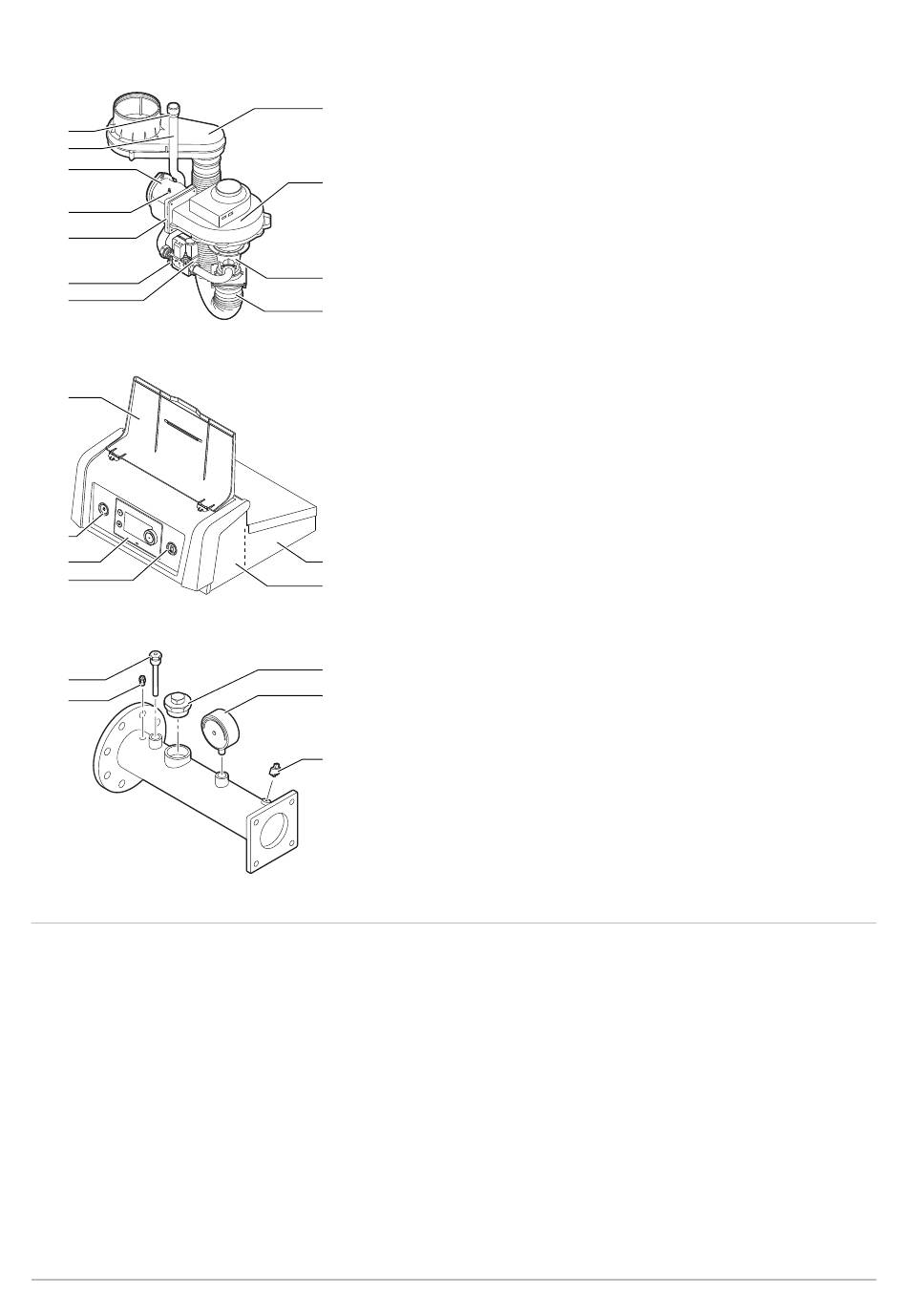

Abb.4 Gas-Luft-Einheit
1
2
3
4
5
6
7
Abb.5 Steuergehäuse
1
2
3
4
Abb.6 Vorlaufrohr
1
2
2.3 Einführung in die e-Smart Regelungsplattform
7734310 - v.05 - 04102021
1 Gasdruck-Prüföffnung
2 Gasversorgungsleitung
3 Gas-Luft-Verbindungsstück
8
4 Druckmesspunkt
5 Rückschlagklappe
6 Gasfilter
7 Gasventil
9
8 Luftkasten
9 Gebläse
10 Venturi
11 Luftzufuhrschlauch
10
11
AD-3001555-01
1 Display-Abdeckung
2 Einschalttaste
3 Schaltfeld
4 Service-Stecker
5 Steuergehäuserückseite - für Erweiterungsleiterplatten mit
Drahtanschlüssen
6 Steuergehäusevorderseite - für Erweiterungsleiterplatten für
Regelungseinheiten und Konnektivität
5
6
AD-3001556-01
1 Temperaturfühler (externe Steuerung) Tauchrohr (½")
2 Entlüfter (⅛")
3 Sicherheitsventilanschluss (1½")
3
4 Manometer (½")
4
5 Vorlauftemperaturfühler (M6)
5
AD-3001557-01
Der Gas 320/620 Ace Kessel ist mit der e-Smart Regelungsplattform
ausgestattet. Dies ist ein modulares System und bietet Kompatibilität und
Konnektivität zwischen allen Produkten, die dieselbe Plattform nutzen.
2 Produktbeschreibung
7
