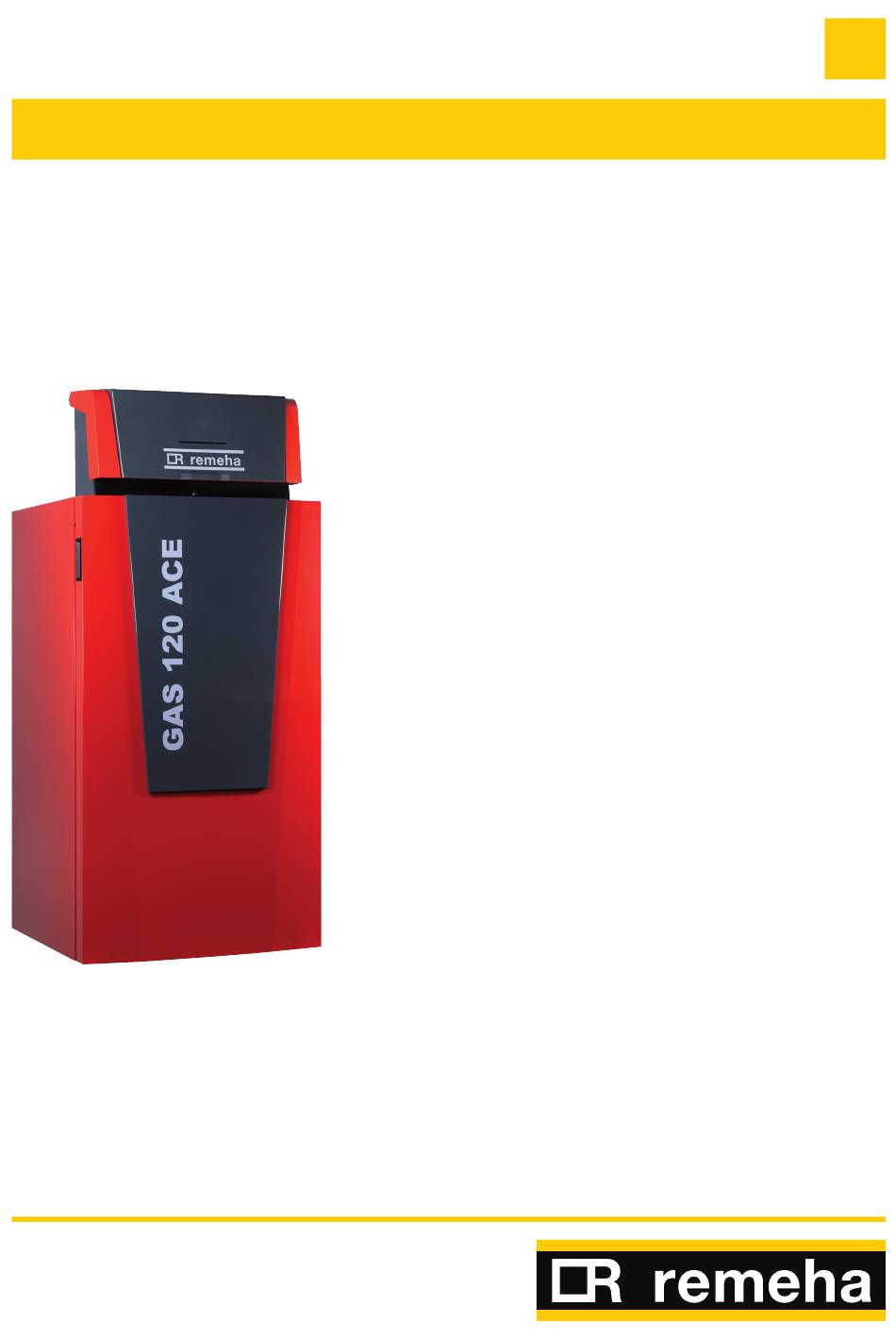

Gas-Brennwert-Stand
Remeha Gas 120 Ace
40000463 (05/2019)
Planungsunterlage
Nennleistung:
Gas 120 Ace 45: 8,9 – 43,0 kW
Gas 120 Ace 65: 13,3 – 65,0 kW
Gas 120 Ace 90: 15,8 – 89,5 kW
Gas 120 Ace 115: 18,4 – 114,0 kW
DE

Werbung

loading

Inhaltszusammenfassung für REMEHA Gas 120 Ace 45

  • Seite 1 Gas-Brennwert-Stand Remeha Gas 120 Ace Planungsunterlage Nennleistung: Gas 120 Ace 45: 8,9 – 43,0 kW Gas 120 Ace 65: 13,3 – 65,0 kW Gas 120 Ace 90: 15,8 – 89,5 kW Gas 120 Ace 115: 18,4 – 114,0 kW 40000463 (05/2019)
  • Seite 2 Frostschutz in Verbindung mit einem Außenfühler ..........15 Statusmeldungen und Eingänge ..................15 Arbeitsprinzip ........................17 Abmessungen und Komponentenaufbau ................18 Hauptkomponenten ......................18 Abmessungen Gas 120 Ace ................... 19 Technische Daten ......................... 20 10 Ausschreibungstext ......................23 Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 3 Abgasanlage ........................46 13.3 Gasinstallation ......................... 47 13.4 Elektroinstallation ......................47 13.5 Bundes- Immissionsschutzgesetz ................... 47 13.6 Betriebsanweisung ......................47 13.7 Füll- und Ergänzungswasser................... 48 14 Bauaufsichtliche Abnahmeverfahren ................. 48 15 EG- Konformitätserklärung....................48 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 4 Wir behalten uns jederzeit die Möglichkeit ei- ner Änderung, die dem technischen Fortschritt Eine Abgasklappe ist im Kessel werkseitig dient, vor, ohne dass daraus eine Verpflich- integriert. tung erwächst, frühere Lieferungen entspre- chend anzupassen. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 5 Störspeicher durch Reinigungsflansch von vorne, übersichtliche Bauteilanordnung, alle Bauteile von vorne zugänglich • Remeha Comfort Master Kesselsteue- rung: schnelle Reaktion auf einen wech- selnden Wärmebedarf im Gebäude Auf Grund der guten Wärmeleitfähigkeit des korrosionsbeständigen Wärmeübertragers und des Kesselaufbaus wird nur ein geringes Wasservolumen benötigt. Dadurch verrin- gern sich Abstrahl- und Betriebsbereitschaftsverluste, da die wärmeabstrahlenden Ober-...
  • Seite 6 Regler oder DDC (0-10 V Signal). • Ein/Aus-Regelung Ausführliche Hinweise unter Abs. 6. 1.4 Gasanschluss Der Remeha Gas 120 Ace ist für Erdgas E(H)/LL(L), sowie für Flüssiggas B/P zugelassen und wird voreingestellt auf Erdgas E(H) (Wobbe- Index 15,0 kWh/ m³) ausgeliefert. Für den Betrieb mit Flüssiggas (Butan/Propan) wird für...
  • Seite 7 20 bis 100% • Gasmultiblock mit Gasdruckregler. • Temperatursteuerung und Überwachung mittels Sensoren. 3 Anwendung Der Gas-Brennwertkessel Remeha Gas 120 Die maximale Vorlauftemperatur beträgt 90°C. Ace erfüllt die Anforderungen des europäi- Maximaler Betriebsüberdruck: 4,0 bar. schen Regelwerkes und ist CE zertifiziert.
  • Seite 8 Variante Performance (Masterregler): mit witterungsgeführter Regelung, Ansteue- rungsmöglichkeiten für 2 gemischte oder unge- mischt Heizkreise, sowie in Verbindung mit einer Mischerplatine einen dritten gemischten oder ungemischten Heizkreis, Pufferregelung, WW- Bereitung und Kaskadensteuerung als Master- Kessel. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 9 Performance Reg- MA = Mischer für Mischerkreis A MB = Mischer für Mischerkreis B ler separat einstellbaren Heizkurven geregelt. Brauchwassererwärmung erfolgt wahlweise HFS = Hochleistungs- Frischwasserspeicher im Vorrangbetrieb oder parallel zum Heizbe- trieb. 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 10 Mischerkreisen wird nach den am Performance Regler separat SysF = Kesselfühler im gemeinsamen Vorlauf oder in hydraulischer Weiche einstellbaren Heizkurven geregelt. Brauchwassererwärmung erfolgt wahl- weise im Vorrangbetrieb oder parallel zum Heizbetrieb. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 11 HW = Hydraulische Weiche am Performance Regler separat einstell- SysF = Kesselfühler im gemeinsamen Vorlauf baren Heizkurven geregelt. Brauchwas- oder in hydraulischer Weiche sererwärmung erfolgt wahlweise im Vor- rangbetrieb oder parallel zum Heizbetrieb. 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 12 Der Brennwertkessel kann wahlweise witterungsgeführt über den Kesselregler gere- gelt, oder über ein 0-10 V Signal oder einen Ein/Aus Kontakt angesteuert werden. Je nach Ausstattungsart können bis zu 3 Heizkreise und eine Warmwasserbereitung geregelt werden. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 13 (Pulswei-tenmodulation), 0-10 V Eingang/Ausgang zur Ansteuerung einer 0-10 V Pumpe oder einer Rückmeldung an GLT (Gebäudeleittechnik) Bei der Variante Performance ist der Brennwertkessel mit der Leiterplatte SCB-10 ausgestattet. Weitere Informationen zur Leiterplatte enthält die Installations- und Bedienungsanleitung Leiter- platte SCB-10 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 14 Das 0-10 V Signal regelt die Leistung des Heizkessels. Der Regler moduliert auf Grundlage der Heizleistung. Die Mi- nimalleistung hängt mit der Modulationstiefe des Heizkessels zusammen. Die Leistung variiert zwischen dem Minimal- und Maximalwert auf Grundlage des vom Regler festgelegten Wertes. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 15 Klemmen No und C der Klemmleiste geschal- tet werden. • Wenn der Heizkessel gesperrt ist, kann die Alarmmeldung über einen potentialfreien Kontakt (maximal 230 V AC, 1 A) an den Klemmen Nc und C der Klemmleiste übertra- gen werden. 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 16 Sperr- und Freigabeeingang sind ausschließlich für potentialfreie Kontakte geeignet. Anschluss einer PWM Pumpe Die modulierende Pumpe (Art.7723290) an die Klemme X4 des Leistungsteils und die Klemme PWM des Steuerteils unter Berücksichtigung der Polarität der Pumpe anschließen. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 17 Arbeitsprinzip 7 Arbeitsprinzip Die im Kessel verwendete Steuerung Comfort Der Remeha Gas 120 Ace ist für eine gleiten- Master© gewährleistet eine zuverlässige de Betriebsweise der Kesseltemperatur aus- Wärmezufuhr. Das bedeutet, dass der Kessel gelegt. Je nach Anlagenauslegung und Be- praktisch auf anlagenbedingte Einflüsse (wie triebsweise gelangt gering temperiertes Anla- eingeschränkten Wasserdurchfluss und Prob-...
  • Seite 18 Abmessungen und Komponentenaufbau 8 Abmessungen und Komponentenaufbau 8.1 Hauptkomponenten Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 19 ∅ 100/150 mm ∅ 100/150 mm A (mm) 1340 1340 1562 1562 B (mm) 1164 1164 1386 1386 C (mm) 1082 1082 1304 1304 D (mm) 1193 1193 E (mm) F (mm) G (mm) 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 20 20 - 30 20 - 30 20 - 30 Gasanschlussdruck G25,1 (S-Gas) Min–Max mbar 1833 1833 1833 1833 Gasanschlussdruck G25,3 (K-Gas) Min–Max mbar 20 - 30 20 - 30 20 - 30 20 - 30 Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 21 32014 19691 12474 10000 8080 5372 3661 2535 1794 1290 Tab. 12 Kesselfühler, Rücklauffühler Temp. (°C) 100 110 Widerst.(Ω) 98932 58879 36129 22804 14773 10000 9804 6652 4607 3252 2337 1707 1266 952 726 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 22 0,105 0,114 0,119 0,119 Jährlicher Energieverbrauch Stickoxidausstoß mg/kWh Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30°C. Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60°C am Heizgeräteeinlass und eine Vorlauftemperatur von 80°C am Heizgeräteauslass. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 23 ComfortMaster Gasfeuerungsautomat mit kes- selinternen Sicherheitsfunktionen, Temperatur- anzeigen sowie einem Diagnosesystem. Für Erdgas E/LL und Flüssiggas B/P nach EN 437 geprüft und zugelassen. Neutralisationseinrichtungen: Neutralisationsfilter NTF 02 oder Neutralisationsfilter NTF 03 in Verbindung mit Pumpenmodul 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 24 Vorlauf-, Rücklauf- und Wärmeüber- tragertemperatur. Infolgedessen bleibt der Heiz- kessel von geringem Wasserdurchfluss unbeein- flusst. Der Remeha Gas 120 Ace wird stufenlos modu- lierend bei Ansteuerung durch die witterungsge- führte Regelung Basic oder Performance betrie- ben. Die witterungsgeführte Regelung bestimmt die entsprechend der Außentemperatur erforder-...
  • Seite 25 • Die Türen des Aufstellraums müssen dicht und selbstschließend sein. • Alle Feuerstätten müssen durch einen Not- schalter außerhalb des Aufstellraums ab- schaltbar sein. • Der Raum muss gelüftet werden können. 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 26 1082 1082 1304 1304 Der Remeha Gas 120 Ace ist in einem sauberen, frostfreien Raum aufzustellen. Bei raumluftabhängi- gem Betrieb ist darauf zu achten, dass die Verbren- nungsluft keinerlei chemische Zusätze (Lacke, Lö- sungsmittel, Sprays und Waschmittel) enthält, die bei der Verbrennung zur Korrosion des Kessels führen.
  • Seite 27 12 Absperrarmatur - gegen unbeabsichtigtes 7 Temperaturregler schließen gesichert Hinweis: Die Nummern mit Umrandung sind Bestandteil des Gas 120 Ace. Es handelt sich lediglich um eine schematische Darstellung nach DIN EN 12828 - ohne Anspruch auf Vollständigkeit. 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 28 Planungshinweise Remeha Sicherheits-Armaturenbalken <300 kW Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 29 Planungshinweise 11.5 Hydraulische Einbindung Die intelligente Remeha ‘Comfort Master’ Kes- selsteuerung ermöglicht den Einsatz in jedem hydraulischen System. Pumpen im Heizkreis Hydraulische Weiche In Abhängigkeit der Wassermengen auf der Heizkreispumpen in Zentralheizungen müssen nach den anerkannten technischen Regeln Primär- und der Sekundärseite kann bei dem dimensioniert werden.
  • Seite 30 Rücklauf. Daher darf die maximale Wassermenge nicht größer sein als der nach der folgenden Formel Bei Einsatz des Remeha Gas 120 Ace in be- ermittelte Grenzwert: stehenden Altanlagen muss die gesamte Hei- zungsanlage gründlich gespült werden, um...
  • Seite 31 Gesamtleistung und dem Gesamt- wasservolumen abhängig. Für Schäden am Wärmeübertrager, die durch Sauerstoffdiffusion in das Heizungswasser ent- stehen, übernimmt Remeha keine Haftung. Wir empfehlen immer dann, wenn die Möglich- keit des Sauerstoffeintritts in das Heizsystem besteht, eine Systemtrennung durch Zwischen- schalten eines Wärmeübertragers.
  • Seite 32 Planungshinweise 11.8 Pumpenauslegung und Kesselwiderstand Der Remeha Gas 120 Ace wird ohne Umwälz- pumpe geliefert. Die Förderleistung der einzu- setzenden Pumpe ist abhängig vom Anlagen - und Kesselwiderstand zu bestimmen. Die An- steuerung erfolgt über das Kesselschaltfeld des jeweiligen Kessels oder des Kesselmoduls. Der Brennwertkessel verfügt über die Möglichkeit,...
  • Seite 33 Planungshinweise Kesselwiderstandsdiagramm Q (m³/h) 11.8.2 Pumpenkennlinien Pumpenkennlinie UPML 25 – 105 Performance Beim Gas 120 Ace 115 ist durch den relativ hohen Druckverlust in der Regel eine Weiche erforderlich. 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 34 Gegebenenfalls muss die Drehzahl des Venti- lators eingestellt, und das Gas/Luft-Verhältnis sind die Vorschriften der TRGI zu beachten. Der Remeha Gas 120 Ace wird voreingestellt überprüft werden. Informationen dazu finden auf Erdgas H (Wobbeindex 15,0 kWh/m³ Sie in der Bedienungsanleitung des Schalt- ausgeliefert.
  • Seite 35 über dem Kessel Kondenswasser aus der Abgasleitung vor sollte verzichtet werden. Hierdurch könnte Eintritt in Teile aus Aluminium abgeleitet wer- es im ungünstigen Fall zu Start- den. problemen kommen. Abgasklassen gemäß DVGW-TRGI: 83X, 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 36 Leitung für mehrere Heizanwen- dungen. • Die gemeinsame Leitung hat einen Dachanschluss an eine vertikale Zuluft-/ Abgasführung, welche die für die Verbrennung erforderliche Luft ansaugt und die Ver- brennungsprodukte abführt. • Verwendung eines CE-zertifizierten Systems. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 37 100 °C zertifiziert sein. Das Anschlussteil des Abgasrohrs muss als konform mit der Norm EN 1856- 1 zertifiziert sein. • Bei der Installation von nicht mit dem Remeha mitge- lieferten Abgas- und Zuluftleitungen, müssen diese für den beabsichtigten Verwendungszweck zertifiziert sein und ihr maximaler Druckverlust muss den Vorschriften entsprechen.
  • Seite 38 Materialien Durchmesser 45 Einzelne starre Schornsteinrohre 80 mm 23,5 - (Verbrennungsluftzufuhr aus dem Raum) Einzelne starre Schornsteinrohre 100 mm (Verbrennungsluftzufuhr aus dem Raum) Einzelne starre Schornsteinrohre (Verbren- 110 mm nungsluftzufuhr aus dem Raum) Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 39 Durchmesser 80/125 mm Durch- Leitungen in Metern messer 80 mm 87° Bogen 1,9 m 45° Bogen 1,2 m Revisionsstück gerade 0,3 m Revisionsbogen 87° 1,9 m Revisions-T-Stück 4,2 m Revisionsstück für flexible Leitung 0,3 m 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 40 Planungshinweise 11.13 Kondenswasserableitung und Neutralisation Bei Betrieb des Remeha 120 Ace fällt bestim- Bei Verwendung unterschiedlicher Materialien mungsgemäß im Kessel, aber auch in der in der Abgasleitung, muss das anfallende nachgeschalteten Abgasleitung, Kondenswas- Kondenswasser aus der Abgasleitung vor ser an. Der Brennwertkessel ist so konstruiert,...
  • Seite 41 2) 3) gen nach Abschnitt 5.3 nicht er- füllen, (siehe ATV Arbeitsblatt A251). bei Gebäuden, die die Bedin- gungen der ausreichenden > 200 kW Vermischung nach Abschnitt 4.1.1 nicht erfüllen (siehe ATV Arbeitsblatt A251). 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 42 Auf der Austrittseite verlässt das Kondensat die Neutralisati- onseinrichtung mit einem pH-Wert von 7,5 - 9,0. Die Standzeit der Füllung der Neutralisationsanl- lage entspricht der Heizperiode. Neue Füllungen sind von Remeha lieferbar. Die Richtlinien des Arbeitsblatt ATV-DVWK-A 251 (Kondensate aus Brennwertkesseln) sind einzuhalten.
  • Seite 43 Planungshinweise 11.13.2 Kondensat- Neutralisationsfilter NTF 03 (bis 150 kW Kesselleistung) Bei der Verwendung der Ausführungen 65, 90 und 115 des Remeha Gas 120 Ace bieten wir den Kondensat-Neutralisationsfilter NTF 03 bis 150 kW Kesselleistung an. Der Filter ist in einem frostfreien Raum aufzustellen. Für die Kondensatableitung ist ein Boden- einlauf erforderlich, in den das neutralisierte Kondensat widerstandsfrei ablaufen kann.
  • Seite 44 Planungshinweise 11.14 Trinkwassererwärmung Der Remeha Gas 120 Ace kann mit verschiede- nen Speicherwassererwärmern kombiniert wer- den: Das Remeha Speicherprogramm mit den dazugehörigen technischen Daten der Speicher entnehmen Sie bitte der Remeha Preisliste bzw. der Speicherdokumentationen. Im Standard-Speicherprogramm sind die Typen BP oder BL in den Speichergrößen 150, 200, 300, 400 und 500 Liter sowie die Typen FS in den Speichergrößen 230 und 630 Liter und...
  • Seite 45 Zum Umfang der Überprüfung gehören: • Sicherheitseinrichtungen auf Funktion. • Regel- und Überwachungseinrichtungen auf Funktion. • Brennerfunktion, Verbrennungsgüte. • Beschaffenheit des Heizungswassers. • Funktion der Neutralisationseinrichtung. Die Ergebnisse der Überprüfung sind in einem Protokoll festzuhalten. 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 46 über Feuerungsanlagen noch nachfol- gende Normen, Regeln und Richtlinien in der jeweils neuesten Fassung zu beachten: 13.2 Abgasanlage Für Gas-Brennwertkessel sind bauaufsichtlich zugelassene Abgasleitungen, oder feuchteun- empfindliche Schornsteine mit entsprechender Zulassung einzusetzen. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 47 Feuerungsanlagen sind so zu betreiben, dass die in der BImSchV genannten Grenzwerte nicht überschritten werden. 13.6 Betriebsanweisung Der Ersteller der Anlage muss gemäß TRD 509, Abschnitt 4.2.5 (11) eine Betriebsanweisung für die Gesamtanlage erstellen. 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 48 Die Kessel stimmen mit dem in der EG- Konformitätserklärung angegebenen Baumuster überein und werden in Übereinstimmung mit den Vorschriften europäischer Richtlinien und Nor- men hergestellt und vertrieben. Das Original der Konformitätserklärung ist beim Hersteller verfügbar. Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 49 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 50 Remeha Gas 120 Ace 40000463 Stand: 05/2019...
  • Seite 51 40000463 Stand: 05/2019 Remeha Gas 120 Ace...
  • Seite 52 Remeha Planungsunterlage Gas 120 Ace Remeha GmbH Rheiner Straße 151 48282 Emsdetten +49 2572 9161 0 +49 2572 9161 102 info@remeha.de remeha.de...
