REMEHA Gas 320 Ace 285 Wartungsanleitung Seite 32

6 Einstellungen
Abb.47 Zweiter Buchstabe
Abb.48 Zahl

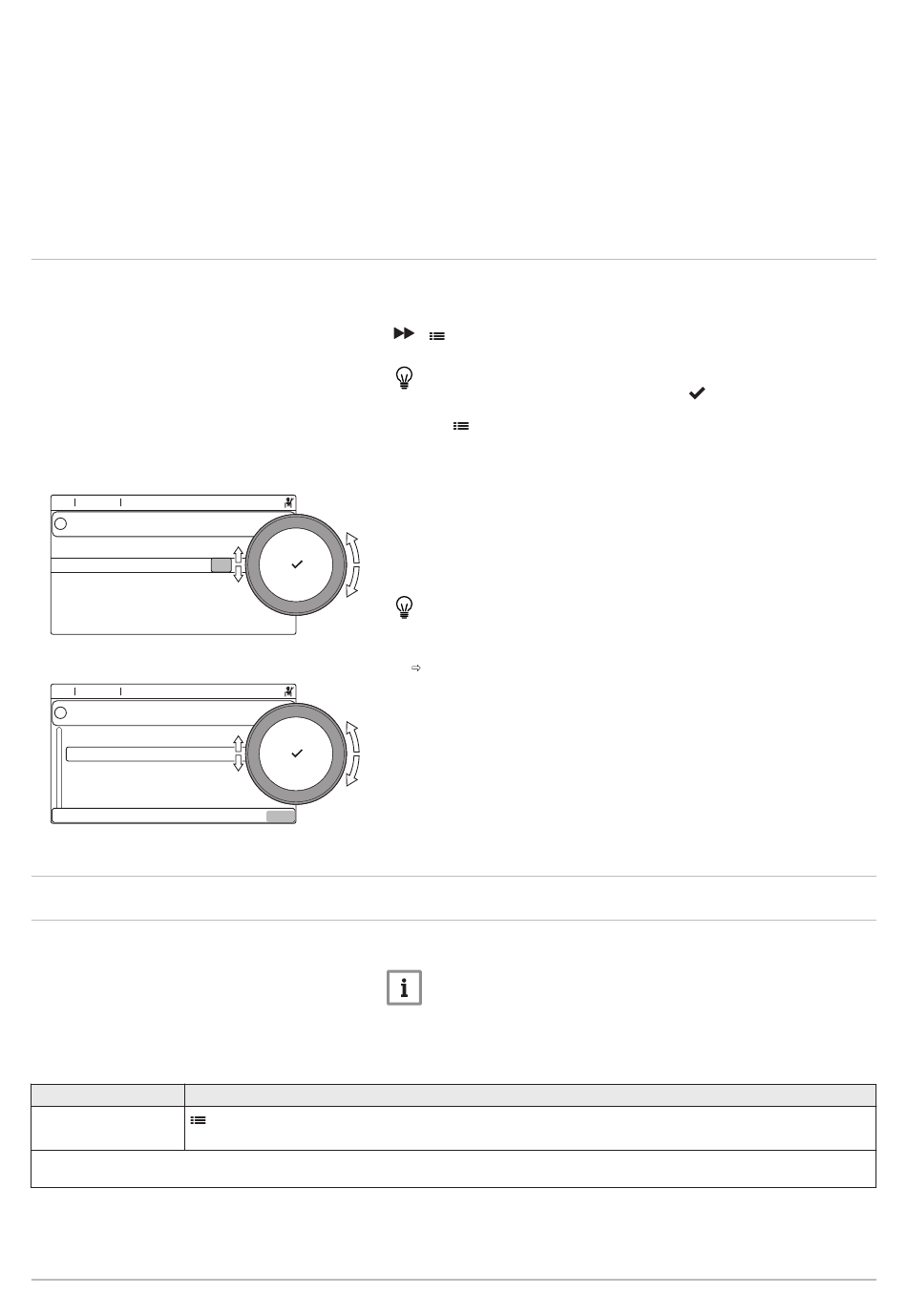

6.2 Suche nach Parametern, Zählern und Signalen
Abb.49 Suchen
........ ....... ........ ......... ...
00:12
..... ... ....... .... .. ..... ....... .... ..... .......
i
........ .......
* * * *
A C 0 0
B M 1 1
C P 2 2
D 3 3
E 4 4
Abb.50 Liste der Datenpunkte
........ ....... ........ ......... ...
00:12
..... ... ....... .... .. ..... ....... .... ..... .......
i
........ .......
AC001 ...... ... ....... ....... .... ...
AC002 ...... .......... .......
AM001 .............. ...
AM002 ...... ... .
AP001 ........ .. ....... .... ...
..... ... ....... .... .. ..... ....... .... ..... .......
6.3 Parameterliste
6.3.1 CU-GH13 Parameter Bedieneinheit - Gas 320 Ace
Tab.37 Navigation für Basis-Fachhandwerker-Ebene
Ebene Menüpfad
Basis-Fachhandwer­
kerebene
Allgemeines
(1) Siehe die Spalte "Untermenü" in der nachfolgenden Tabelle zur korrekten Navigation. Die Parameter sind nach Funktionalitäten unter­
teilt.
32
CP010
AD-3001376-01
CP010
AD-3001377-01
*
0
1
2
3
4
AD-3001916-01
....... ...
.......
.... ...
...... ..
AC001
AD-3001917-01
> Anlage einrichten > CU-GH13 > Untermenü
Der zweite Buchstabe ist der Typ.
P Parameter: Parameter
C Counter: Zähler
M Measurement: Signale
Die Zahl ist immer dreistellig. In bestimmten Fällen bezieht sich die letzte
der drei Ziffern auf eine Zone.
Sie können Datenpunkte (Parameter, Zähler, Signale) des Gerätes, der
angeschlossenen Regelungsleiterplatten und Fühler suchen und ändern.
> Anlage einrichten > Datenpunkte suchen
Zum Navigieren den Drehknopf verwenden.
Zum Bestätigen der Auswahl die Taste
1. Taste drücken.
2. Anlage einrichten wählen.
3. Datenpunkte suchen wählen.
4. Die Suchkriterien (Code) auswählen:
4.1. Den ersten Buchstaben (Datenpunktkategorie) wählen.
4.2. Den zweiten Buchstaben (Datenpunktart) wählen.
4.3. Die erste Nummer wählen.
4.4. Die zweite Nummer wählen.
4.5. Die dritte Nummer wählen.
Das Symbol * kann verwendet werden, um ein beliebiges Zeichen
innerhalb des Suchfeldes darzustellen.
Im Display wird die Liste der Datenpunkte angezeigt. Bei der Suche
werden nur die ersten 30 Ergebnisse angezeigt.
5. Den gewünschten Datenpunkt auswählen.
Alle Tabellen zeigen die Werkseinstellung für die Parameter.
Wichtig:
Die Tabellen enthalten auch Einstellungen, die nur anwendbar
sind, wenn der Kessel mit anderen Geräten kombiniert wird.
> Parameter, Zähler, Signale > Parameter >
(1)
drücken.
7734310 - v.05 - 04102021
