Postavke
Namještanje navojne šipke
5.2
Područje zahvaćanja uređaja uvijek je potrebno ispravno namjestiti (vidjeti odjeljak Namještanje
područja zahvaćanja). U suprotnom ne može se zajamčiti da je sila stezanja dostatna za sigurno
zahvaćanje i
postoji opasnost od sklizavanja.
Pri namještanju područja zahvaćanja iz sigurnosno-tehničkih je razloga potrebno uzeti u obzir sljedeće:

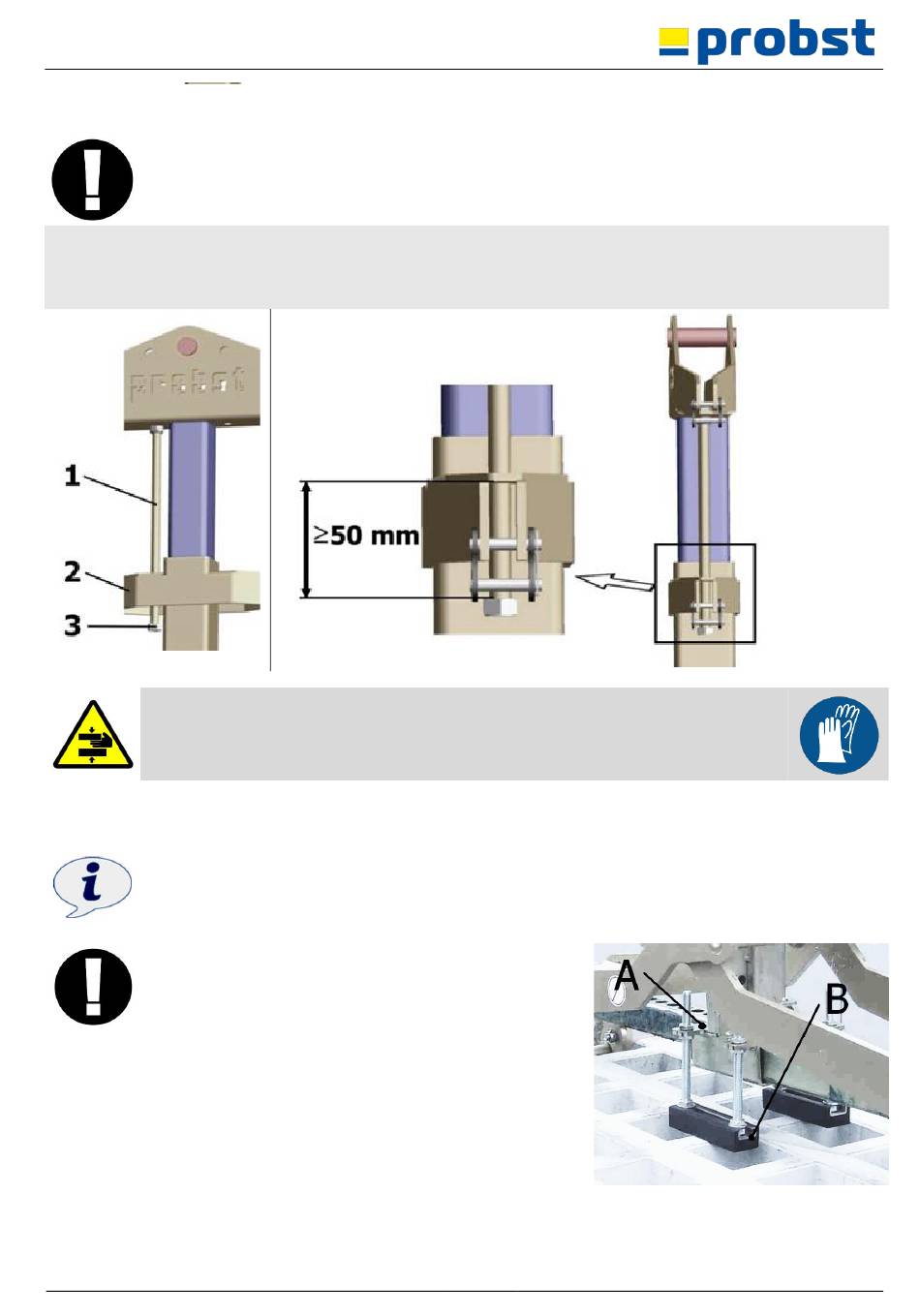

Donja matica (3) na navojnoj šipki (1) pri postupku zahvaćanja (dizanje predmeta za zahvaćanje) ne smije ići do
graničnika. To znači da je potrebno pridržavati se razmaka između matice (3) i donjeg dijela (2) od najmanje 50 mm,
jer je u suprotnom odbojnik sile stezanja uređaja premali.
Oprez pri radovima namještanja! Opasnost od ozljeda ruku!
Upotrebljavajte zaštitne rukavice.
Namještanje oslonca podesivog po visini (dodatna oprema)
5.3
Kod primjene uređaja u načinu rada slaganja za zahvaćanje pojedinačnih kamenih ploča koje leže
jedna na drugoj, preporučujemo uporabu dodatne opreme „oslonac podesiv po visini" HVA-FTZ/TSZ
(vidjeti sliku).
Tako neće biti potrebno ponovno određivati dubinu uranjanja za predmete za zahvaćanje istih
dimenzija.
Za zahvaćanje u načinu rada slaganja smije se zahvatiti
samo najgornja kamena ploča!
•
Oslonac podesiv po visini (B) pričvršćuje se na
montažnu ploču (A) (vidjeti sliku).
•
Oslonac podesiv po visini potrebno je namjestiti putem
vijaka za namještanje tako da oba oslonca podesiva
po visini (B) budu na istoj visini i da gumirane čeljusti
hvataljke zahvaćaju u donjem do srednjem području
debljine kamena.
53100348 15 / 24
sl. 1
