Općenito
Pregled i montaža
3.2
Ovjesni vijci za priveznice (kuke dizalice, klizač
1
itd.) na dizalici (npr. bager)
Automatsko prebacivanje za potpuno
3
automatsko prebacivanje s "puno" na "prazno".
3.3 Pribor
Typ:
hvatajuće čeljusti FTZ-MULTI-
15-WB-G-42 → 43100942
hvatajuće čeljusti FTZ-MULTI-
15-WB-G-120 → 43100943
hvatajuće čeljusti FTZ-MULTI-
15-WB-SQ (za kamene
blokove) → 43100941
Podloga podesiva po visini
HVA-FTZ/TSZ → 43100867

Raspon zahvata označava minimalne i maksimalne dimenzije proizvoda robe koju treba uhvatiti, a koja se
može uhvatiti ovim uređajem.
53100348

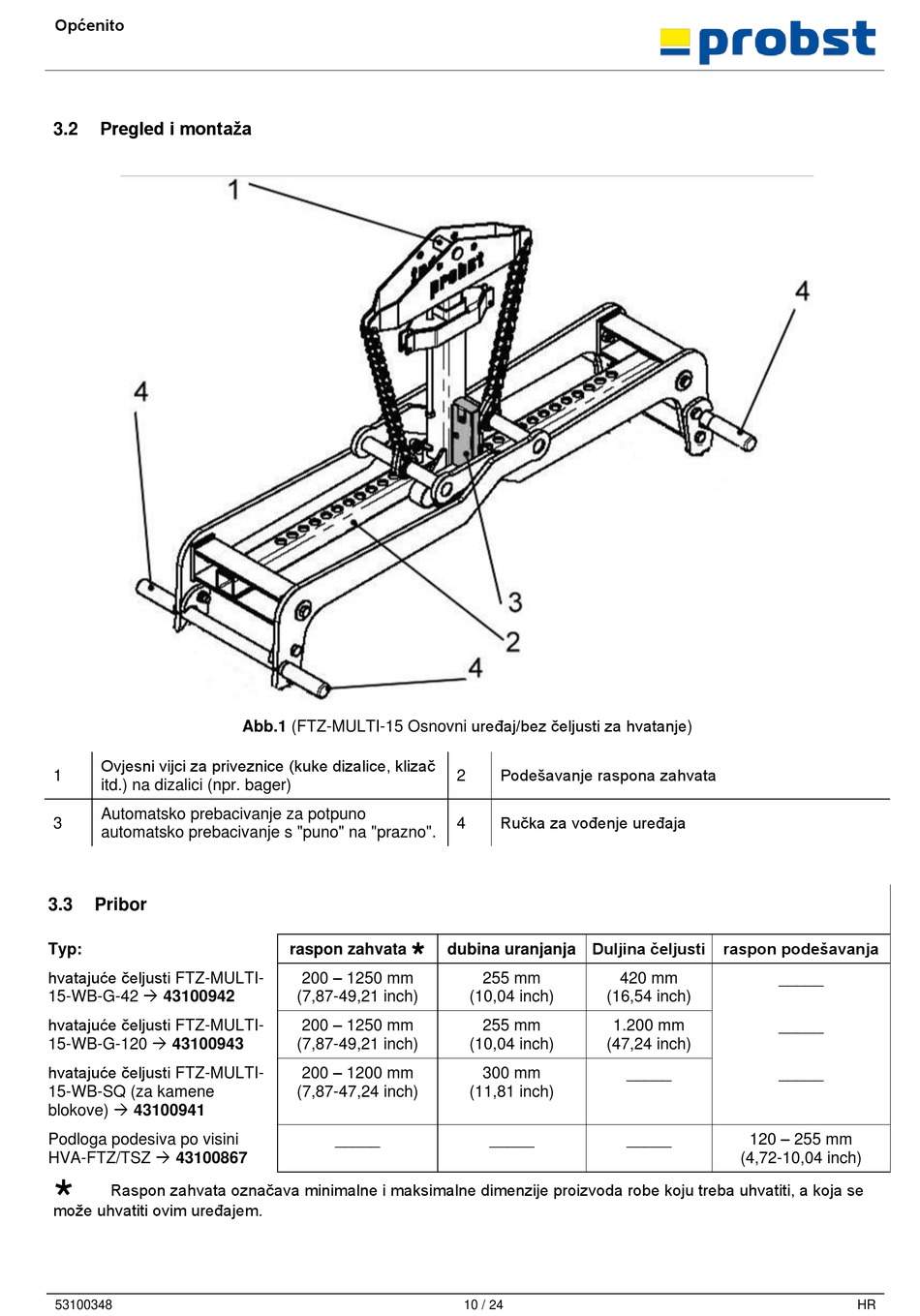

Abb.1 (FTZ-MULTI-15 Osnovni uređaj/bez čeljusti za hvatanje)
raspon zahvata 
200 – 1250 mm
(7,87-49,21 inch)
200 – 1250 mm
(7,87-49,21 inch)
200 – 1200 mm
(7,87-47,24 inch)
_____
Podešavanje raspona zahvata
2
Ručka za vođenje uređaja
4
dubina uranjanja Duljina čeljusti
255 mm 420 mm
(10,04 inch) (16,54 inch)
255 mm 1.200 mm
(10,04 inch) (47,24 inch)
300 mm
(11,81 inch)
_____
10 / 24
raspon podešavanja
_____
_____
_____ _____
120 – 255 mm
_____
(4,72-10,04 inch)
HR
