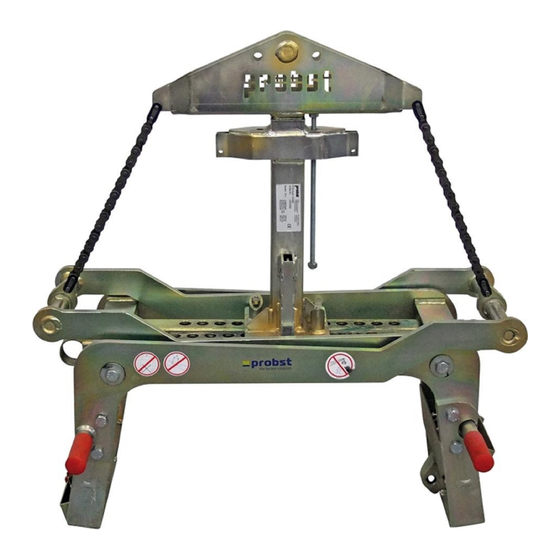

probst FTZ Serie Betriebsanleitung
Fertigteilzange
Vorschau ausblenden
Andere Handbücher für FTZ Serie:
- Betriebsanleitung (44 Seiten) ,
- Betriebsanleitung (48 Seiten) ,
- Betriebsanleitung (55 Seiten)
Verwandte Anleitungen für probst FTZ Serie
Inhaltszusammenfassung für probst FTZ Serie
- Seite 1 Betriebsanleitung Original Betriebsanleitung Fertigteilzange FTZ FTZ-MULTI-15-D 5310.0393...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Bedienung für Geräte mit Wechselautomatik ....................15 Darstellung der Wechselautomatik ......................16 Wartung und Pflege .............................. 17 Wartung ................................. 17 7.1.1 Mechanik ................................ 17 Störungsbeseitigung ............................ 18 Reparaturen ..............................18 Prüfungspflicht ............................. 19 Hinweis zum Typenschild ..........................20 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 20 5310.0393... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 15.11.2018................(M. Probst, Geschäftsführer) 5310.0393... -
Seite 5: Sicherheit
Sicherheit 4 / 20 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 6: Sicherheitskennzeichnung
Sicherheit 5 / 20 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 20 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Sicherheit Im Betrieb
Sicherheit 7 / 20 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 9: Allgemeines
Allgemeines 8 / 20 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät (FTZ-MULTI-15-D) ist universell einsetzbar zum Greifen und Versetzen von sauberen und an den Greifflächen unverschmutzten marktüblichen Betonfertigteilen, Trittstufen, Bordsteinen (auch Naturbordsteinen), "Kasseler Bordsteine" (Bus- und Bahn-Profilstein), "Coping stones" und dergleichen, in Verbindung mit einem Hebezeug/Trägergerät wie z.B. - Seite 10 Allgemeines 9 / 20 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 11: Übersicht Und Aufbau
Allgemeines 10 / 20 Übersicht und Aufbau Bolzen für Einhängeöse Befestigungslöcher für höhenverstellbare Gummiauflage (Sonderzubehör) Oberteil Greifarm Teleskoprohr Rechteckrohr für Greifbereichsverstellung Handgriff zur Führung Gummigreifbacke Federriegel zur Einstellung der Wechselautomatik zur vollautomatischen Verstellung von Greifen u. Öffnen Greifweite Technische Daten Die genauen technischen Daten (wie z.B. -
Seite 12: Installation
11 / 20 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 13: Einstecktaschen (Optional)
Installation 12 / 20 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 14: Einstellungen
Einstellungen 13 / 20 Einstellungen Einstellung des Greifbereichs Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt werden! • Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen. Immer Greifbereich zuerst auf der einen und dann auf der anderen Seite einstellen. •... -
Seite 15: Einstellung Der Gewindestange
Einstellungen 14 / 20 Einstellung der Gewindestange Der Greifbereich des Gerätes muss immer richtig eingestellt werden (siehe Einstellung des Greifbereichs). Ansonsten kann nicht gewährleistet werden, dass die Spannkraft zum sicheren Greifen ausreicht und es besteht die Gefahr des Abrutschens. Bei der Einstellung des Greifbereichs muss aus sicherheitstechnischen Gründen folgendes berücksichtigt werden: Die untere Mutter (3) an der Gewindestange (1) darf beim Greifvorgang (Anheben eines Greifgutes) nicht auf Anschlag fahren. -
Seite 16: Greifbereiche
Bedienung 15 / 20 Greifbereiche Greifbereicheinstellung über Positionen der Mögliche Greifbereiche für Verstelllöcher (symmetrisch): Greifgüter (Produktmaße): Pos.1 (rechts) + Pos.1 (links) ~ 80 Pos.2 (rechts) + Pos.2 (links) ~ 80 ~ 160 Pos.3 (rechts) + Pos.3 (links) ~ 160 ~ 270 Pos.4 (rechts) + Pos.4 (links) ~ 270 ~ 350... -
Seite 17: Darstellung Der Wechselautomatik
Bedienung 16 / 20 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, d.h. das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: • • •... -
Seite 18: Wartung Und Pflege
Wartung und Pflege 17 / 20 Beim Auswechseln einer defekten Wechselautomatik ist unbedingt darauf zu achten, dass die Schlitze der beiden Spannstifte immer nach unten zeigen. Die Position der Schlitze darf sich keinesfalls oben oder in der Mitte befinden, da sonst die Gefahr besteht, dass die Wechselautomatik eventuell beim Umschalten klemmt! Wartung und Pflege... -
Seite 19: Störungsbeseitigung
Wartung und Pflege 18 / 20 WECHSELAUTOMATIK Die Wechselautomatik darf niemals mit Fett oder Öl geschmiert werden! Bei sichtbarer Verschmutzung mit Hochdruckreiniger reinigen! Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig... -
Seite 20: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 21: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 22: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 23 Tragfähigkeit / Working Load Limit WLL: 1500 kg / 3307 Eigengewicht / Dead Weight: 0 - 750 ~120 kg / ~265 Greifbereich/Gripping range max. ~1068 Product Name: Grab for Prefabricated Concrete Products FTZ-MULTI-15-D © all rights reserved conform to ISO 16016 Datum Name Benennung...
- Seite 24 20100017 43100883 43101344 21000226 20530019 20250038 20530038 20100059 43101339 40110040 21000166 43101370 Detail A 20100018 33100004 20440008 43101345 20000037 20100017 20540002 30320129 43101369 21600002 21600002 20100018 33100004 20440008 20000037 21600002 © all rights reserved conform to ISO 16016 Datum Name Benennung Fertigteilzange Erst.
- Seite 25 A53100393 FTZ-MULTI-15-D Vorne / Front 29040638 Auf beiden Seiten/on both sides Hinten / Back 29040056 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 23.09.2019 / Simon, Swen ----- / ----- Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
