Främre handtag
Vibration a
h
Bakre handtag
SE
◾
Ovanstående parametrar har testats och utmätts med
motorenhet PH1400E/PH1420E/PHX1600.
◾
Det angivna totalvärdet för vibration är uppmätt enligt
standardprovningsmetoden och kan användas för att
jämföra olika verktyg;
◾
Det angivna totalvärdet för vibration kan även
användas vid preliminär utvärdering av exponering.
UPPMÄRKSAMMA:
Vibrationsutstrålningen under
verklig användning av elverktyg kan skilja sig från
det deklarerade värdet i vilken verktyget används.
För att skydda användaren skall skyddshandskar
och hörselskydd användas under faktiska
användningsförhållandet.
PACKNINGSLISTA
ARTIKELNAMN
Tillsats för stånghäcksax
Skiftnyckel
Fodral för skärblad
Bruksanvising
86

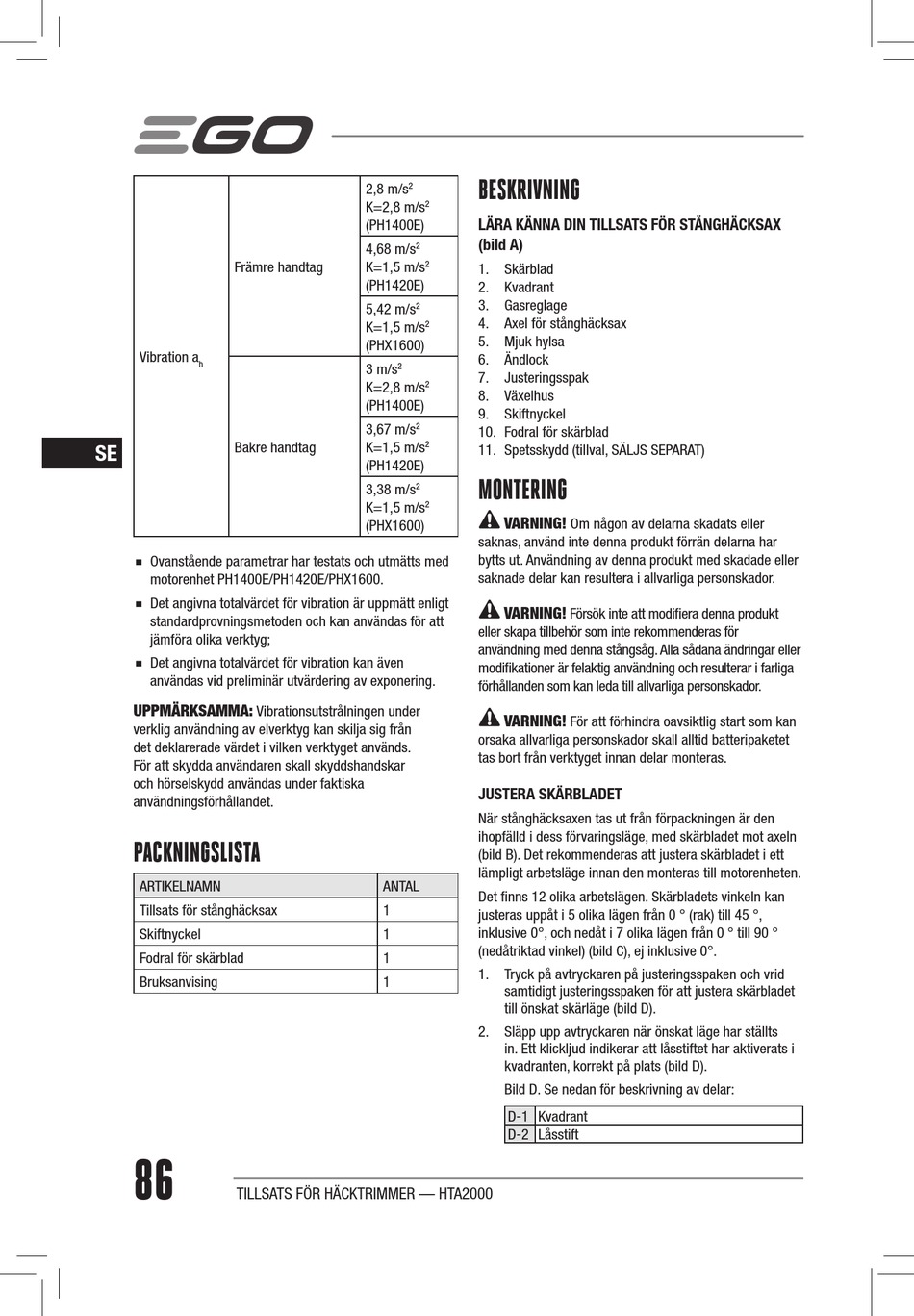

TILLSATS FÖR HÄCKTRIMMER — HTA2000
BESKRIVNING
2,8 m/s
2
K=2,8 m/s
2
LÄRA KÄNNA DIN TILLSATS FÖR STÅNGHÄCKSAX
(PH1400E)
(bild A)
4,68 m/s
2
K=1,5 m/s
2
1. Skärblad
(PH1420E)
2. Kvadrant
3. Gasreglage
5,42 m/s
2
4. Axel för stånghäcksax
K=1,5 m/s
2
5. Mjuk hylsa
(PHX1600)
6. Ändlock
3 m/s
2
7. Justeringsspak
K=2,8 m/s
2
8. Växelhus
(PH1400E)
9. Skiftnyckel
3,67 m/s
2
10. Fodral för skärblad
K=1,5 m/s
2
11. Spetsskydd (tillval, SÄLJS SEPARAT)
(PH1420E)
MONTERING
3,38 m/s
2
K=1,5 m/s
2
VARNING!
(PHX1600)
saknas, använd inte denna produkt förrän delarna har
bytts ut. Användning av denna produkt med skadade eller
saknade delar kan resultera i allvarliga personskador.
VARNING!
eller skapa tillbehör som inte rekommenderas för
användning med denna stångsåg. Alla sådana ändringar eller
modifikationer är felaktig användning och resulterar i farliga
förhållanden som kan leda till allvarliga personskador.
VARNING!
orsaka allvarliga personskador skall alltid batteripaketet
tas bort från verktyget innan delar monteras.
JUSTERA SKÄRBLADET
När stånghäcksaxen tas ut från förpackningen är den
ihopfälld i dess förvaringsläge, med skärbladet mot axeln
(bild B). Det rekommenderas att justera skärbladet i ett
lämpligt arbetsläge innan den monteras till motorenheten.
ANTAL
Det finns 12 olika arbetslägen. Skärbladets vinkeln kan
1
justeras uppåt i 5 olika lägen från 0 ° (rak) till 45 °,
inklusive 0°, och nedåt i 7 olika lägen från 0 ° till 90 °
1
(nedåtriktad vinkel) (bild C), ej inklusive 0°.
1
1. Tryck på avtryckaren på justeringsspaken och vrid
1
samtidigt justeringsspaken för att justera skärbladet
till önskat skärläge (bild D).
2. Släpp upp avtryckaren när önskat läge har ställts
in. Ett klickljud indikerar att låsstiftet har aktiverats i
kvadranten, korrekt på plats (bild D).
Bild D. Se nedan för beskrivning av delar:
D-1 Kvadrant
D-2 Låsstift
Om någon av delarna skadats eller
Försök inte att modifiera denna produkt
För att förhindra oavsiktlig start som kan
