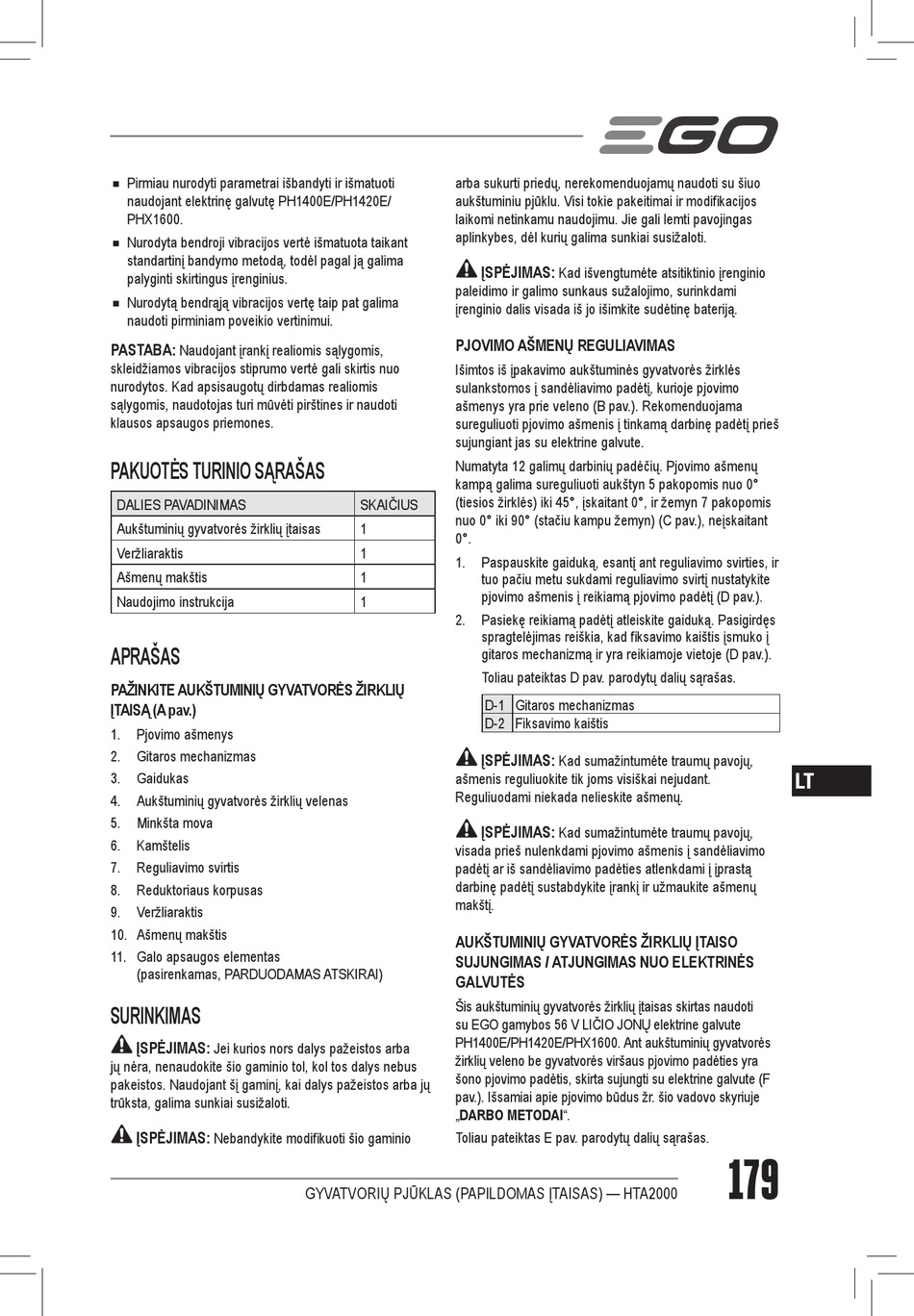

Pirmiau nurodyti parametrai išbandyti ir išmatuoti
naudojant elektrinę galvutę PH1400E/PH1420E/
PHX1600.
◾
Nurodyta bendroji vibracijos vertė išmatuota taikant
standartinį bandymo metodą, todėl pagal ją galima
palyginti skirtingus įrenginius.
◾
Nurodytą bendrąją vibracijos vertę taip pat galima
naudoti pirminiam poveikio vertinimui.
PASTABA:
Naudojant įrankį realiomis sąlygomis,
skleidžiamos vibracijos stiprumo vertė gali skirtis nuo
nurodytos. Kad apsisaugotų dirbdamas realiomis
sąlygomis, naudotojas turi mūvėti pirštines ir naudoti
klausos apsaugos priemones.
PAKUOTĖS TURINIO SĄRAŠAS
DALIES PAVADINIMAS
Aukštuminių gyvatvorės žirklių įtaisas
Veržliaraktis
Ašmenų makštis
Naudojimo instrukcija
APRAŠAS
PAŽINKITE AUKŠTUMINIŲ GYVATVORĖS ŽIRKLIŲ
ĮTAISĄ (A pav.)
1. Pjovimo ašmenys
2. Gitaros mechanizmas
3. Gaidukas
4. Aukštuminių gyvatvorės žirklių velenas
5. Minkšta mova
6. Kamštelis
7. Reguliavimo svirtis
8. Reduktoriaus korpusas
9. Veržliaraktis
10. Ašmenų makštis
11. Galo apsaugos elementas
(pasirenkamas, PARDUODAMAS ATSKIRAI)
SURINKIMAS
ĮSPĖJIMAS:
Jei kurios nors dalys pažeistos arba
jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus
pakeistos. Naudojant šį gaminį, kai dalys pažeistos arba jų
trūksta, galima sunkiai susižaloti.
ĮSPĖJIMAS:
Nebandykite modifikuoti šio gaminio
arba sukurti priedų, nerekomenduojamų naudoti su šiuo
aukštuminiu pjūklu. Visi tokie pakeitimai ir modifikacijos
laikomi netinkamu naudojimu. Jie gali lemti pavojingas
aplinkybes, dėl kurių galima sunkiai susižaloti.
paleidimo ir galimo sunkaus sužalojimo, surinkdami
įrenginio dalis visada iš jo išimkite sudėtinę bateriją.
PJOVIMO AŠMENŲ REGULIAVIMAS
Išimtos iš įpakavimo aukštuminės gyvatvorės žirklės
sulankstomos į sandėliavimo padėtį, kurioje pjovimo
ašmenys yra prie veleno (B pav.). Rekomenduojama
sureguliuoti pjovimo ašmenis į tinkamą darbinę padėtį prieš
sujungiant jas su elektrine galvute.
Numatyta 12 galimų darbinių padėčių. Pjovimo ašmenų
kampą galima sureguliuoti aukštyn 5 pakopomis nuo 0°
(tiesios žirklės) iki 45°, įskaitant 0°, ir žemyn 7 pakopomis
SKAIČIUS
nuo 0° iki 90° (stačiu kampu žemyn) (C pav.), neįskaitant
1
0°.
1
1. Paspauskite gaiduką, esantį ant reguliavimo svirties, ir
1
1
2. Pasiekę reikiamą padėtį atleiskite gaiduką. Pasigirdęs
ašmenis reguliuokite tik joms visiškai nejudant.
Reguliuodami niekada nelieskite ašmenų.
visada prieš nulenkdami pjovimo ašmenis į sandėliavimo
padėtį ar iš sandėliavimo padėties atlenkdami į įprastą
darbinę padėtį sustabdykite įrankį ir užmaukite ašmenų
makštį.
AUKŠTUMINIŲ GYVATVORĖS ŽIRKLIŲ ĮTAISO
SUJUNGIMAS / ATJUNGIMAS NUO ELEKTRINĖS
GALVUTĖS
Šis aukštuminių gyvatvorės žirklių įtaisas skirtas naudoti
su EGO gamybos 56 V LIČIO JONŲ elektrine galvute
PH1400E/PH1420E/PHX1600. Ant aukštuminių gyvatvorės
žirklių veleno be gyvatvorės viršaus pjovimo padėties yra
šono pjovimo padėtis, skirta sujungti su elektrine galvute (F
pav.). Išsamiai apie pjovimo būdus žr. šio vadovo skyriuje
„DARBO METODAI".
Toliau pateiktas E pav. parodytų dalių sąrašas.
GYVATVORIŲ PJŪKLAS (PAPILDOMAS ĮTAISAS) — HTA2000
ĮSPĖJIMAS:
Kad išvengtumėte atsitiktinio įrenginio
tuo pačiu metu sukdami reguliavimo svirtį nustatykite
pjovimo ašmenis į reikiamą pjovimo padėtį (D pav.).
spragtelėjimas reiškia, kad fiksavimo kaištis įsmuko į
gitaros mechanizmą ir yra reikiamoje vietoje (D pav.).
Toliau pateiktas D pav. parodytų dalių sąrašas.
D-1 Gitaros mechanizmas
D-2 Fiksavimo kaištis
ĮSPĖJIMAS:
Kad sumažintumėte traumų pavojų,
ĮSPĖJIMAS:
Kad sumažintumėte traumų pavojų,
