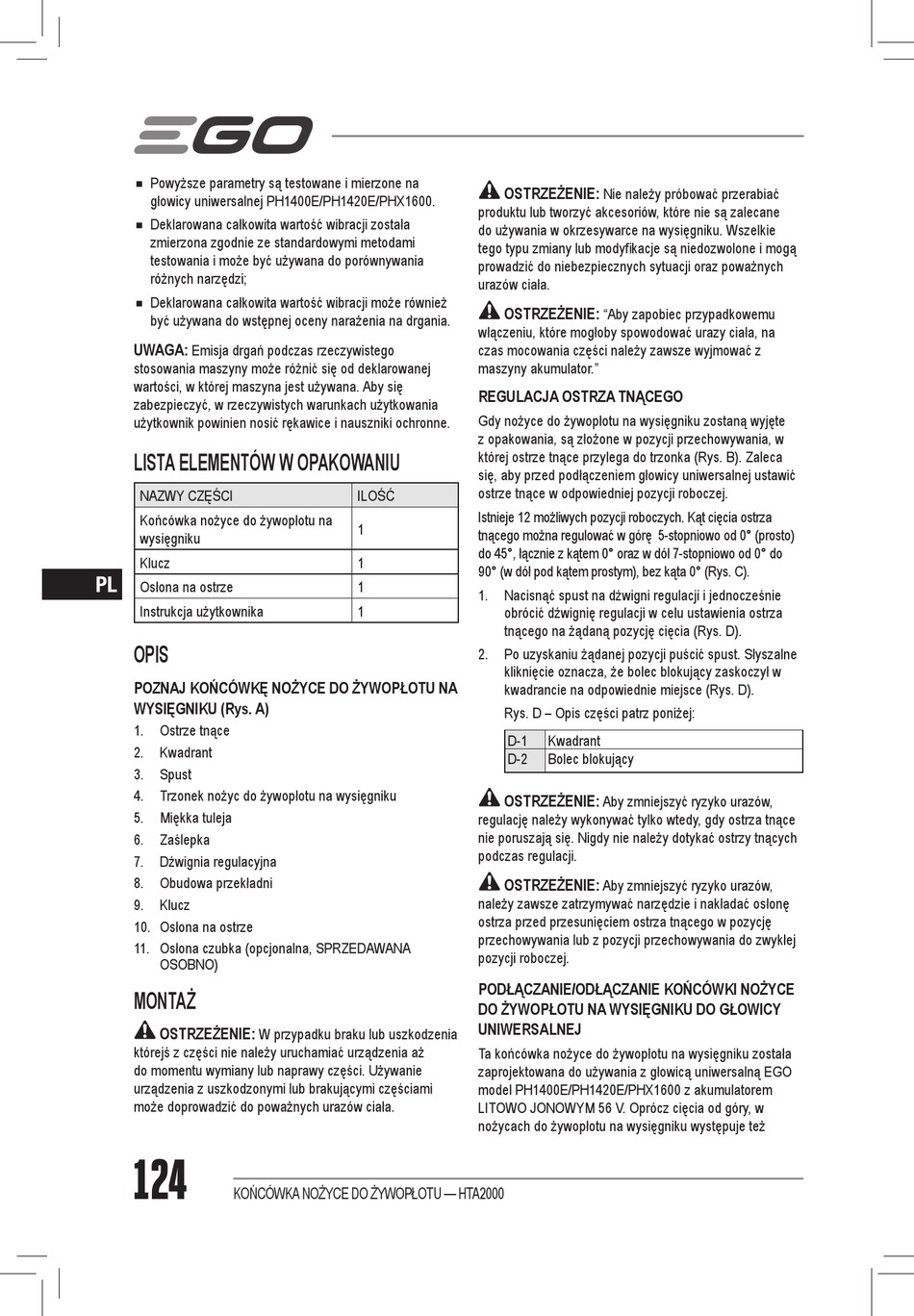

Powyższe parametry są testowane i mierzone na
głowicy uniwersalnej PH1400E/PH1420E/PHX1600.
◾
Deklarowana całkowita wartość wibracji została
zmierzona zgodnie ze standardowymi metodami
testowania i może być używana do porównywania
różnych narzędzi;
◾
Deklarowana całkowita wartość wibracji może również
być używana do wstępnej oceny narażenia na drgania.
UWAGA:
Emisja drgań podczas rzeczywistego
stosowania maszyny może różnić się od deklarowanej
wartości, w której maszyna jest używana. Aby się
zabezpieczyć, w rzeczywistych warunkach użytkowania
użytkownik powinien nosić rękawice i nauszniki ochronne.
LISTA ELEMENTÓW W OPAKOWANIU
NAZWY CZĘŚCI
Końcówka nożyce do żywopłotu na
wysięgniku
Klucz
PL
Osłona na ostrze
Instrukcja użytkownika
OPIS
POZNAJ KOŃCÓWKĘ NOŻYCE DO ŻYWOPŁOTU NA
WYSIĘGNIKU (Rys. A)
1. Ostrze tnące
2. Kwadrant
3. Spust
4. Trzonek nożyc do żywopłotu na wysięgniku
5. Miękka tuleja
6. Zaślepka
7. Dźwignia regulacyjna
8. Obudowa przekładni
9. Klucz
10. Osłona na ostrze
11. Osłona czubka (opcjonalna, SPRZEDAWANA
OSOBNO)
MONTAŻ
OSTRZEŻENIE:
W przypadku braku lub uszkodzenia
którejś z części nie należy uruchamiać urządzenia aż
do momentu wymiany lub naprawy części. Używanie
urządzenia z uszkodzonymi lub brakującymi częściami
może doprowadzić do poważnych urazów ciała.
124
KOŃCÓWKA NOŻYCE DO ŻYWOPŁOTU — HTA2000
OSTRZEŻENIE:
produktu lub tworzyć akcesoriów, które nie są zalecane
do używania w okrzesywarce na wysięgniku. Wszelkie
tego typu zmiany lub modyfikacje są niedozwolone i mogą
prowadzić do niebezpiecznych sytuacji oraz poważnych
urazów ciała.
OSTRZEŻENIE:
włączeniu, które mogłoby spowodować urazy ciała, na
czas mocowania części należy zawsze wyjmować z
maszyny akumulator."
REGULACJA OSTRZA TNĄCEGO
Gdy nożyce do żywopłotu na wysięgniku zostaną wyjęte
z opakowania, są złożone w pozycji przechowywania, w
której ostrze tnące przylega do trzonka (Rys. B). Zaleca
się, aby przed podłączeniem głowicy uniwersalnej ustawić
ostrze tnące w odpowiedniej pozycji roboczej.
ILOŚĆ
Istnieje 12 możliwych pozycji roboczych. Kąt cięcia ostrza
1
tnącego można regulować w górę 5-stopniowo od 0° (prosto)
do 45°, łącznie z kątem 0° oraz w dół 7-stopniowo od 0° do
1
90° (w dół pod kątem prostym), bez kąta 0° (Rys. C).
1
1. Nacisnąć spust na dźwigni regulacji i jednocześnie
1
obrócić dźwignię regulacji w celu ustawienia ostrza
tnącego na żądaną pozycję cięcia (Rys. D).
2. Po uzyskaniu żądanej pozycji puścić spust. Słyszalne
kliknięcie oznacza, że bolec blokujący zaskoczył w
kwadrancie na odpowiednie miejsce (Rys. D).
Rys. D – Opis części patrz poniżej:
D-1
D-2
OSTRZEŻENIE:
regulację należy wykonywać tylko wtedy, gdy ostrza tnące
nie poruszają się. Nigdy nie należy dotykać ostrzy tnących
podczas regulacji.
OSTRZEŻENIE:
należy zawsze zatrzymywać narzędzie i nakładać osłonę
ostrza przed przesunięciem ostrza tnącego w pozycję
przechowywania lub z pozycji przechowywania do zwykłej
pozycji roboczej.
PODŁĄCZANIE/ODŁĄCZANIE KOŃCÓWKI NOŻYCE
DO ŻYWOPŁOTU NA WYSIĘGNIKU DO GŁOWICY
UNIWERSALNEJ
Ta końcówka nożyce do żywopłotu na wysięgniku została
zaprojektowana do używania z głowicą uniwersalną EGO
model PH1400E/PH1420E/PHX1600 z akumulatorem
LITOWO JONOWYM 56 V. Oprócz cięcia od góry, w
nożycach do żywopłotu na wysięgniku występuje też
Nie należy próbować przerabiać
"Aby zapobiec przypadkowemu
Kwadrant
Bolec blokujący
Aby zmniejszyć ryzyko urazów,
Aby zmniejszyć ryzyko urazów,
