Heizwasserseitig und solarseitig anschließen
C
A
B

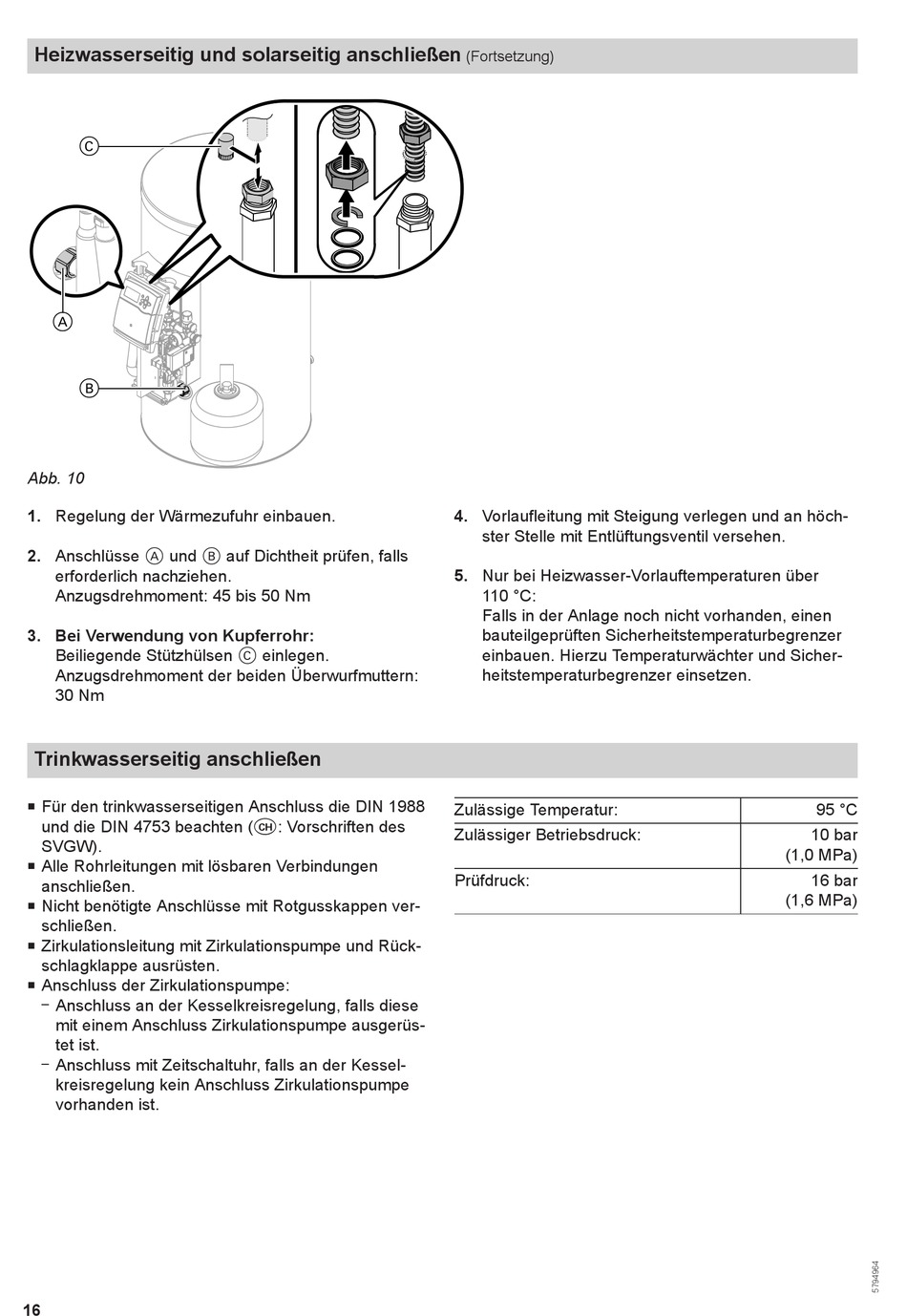

Abb. 10
1. Regelung der Wärmezufuhr einbauen.
2. Anschlüsse und
A
erforderlich nachziehen.
Anzugsdrehmoment: 45 bis 50 Nm
3. Bei Verwendung von Kupferrohr:
Beiliegende Stützhülsen
Anzugsdrehmoment der beiden Überwurfmuttern:
30 Nm
Trinkwasserseitig anschließen
Für den trinkwasserseitigen Anschluss die DIN 1988
■
und die DIN 4753 beachten (
SVGW).
■ Alle Rohrleitungen mit lösbaren Verbindungen
anschließen.
Nicht benötigte Anschlüsse mit Rotgusskappen ver-
■
schließen.
Zirkulationsleitung mit Zirkulationspumpe und Rück-
■
schlagklappe ausrüsten.
■ Anschluss der Zirkulationspumpe:
– Anschluss an der Kesselkreisregelung, falls diese
mit einem Anschluss Zirkulationspumpe ausgerüs-
tet ist.
– Anschluss mit Zeitschaltuhr, falls an der Kessel-
kreisregelung kein Anschluss Zirkulationspumpe
vorhanden ist.
16
auf Dichtheit prüfen, falls
B
einlegen.
C
: Vorschriften des
c
(Fortsetzung)
4. Vorlaufleitung mit Steigung verlegen und an höch-
ster Stelle mit Entlüftungsventil versehen.
5. Nur bei Heizwasser-Vorlauftemperaturen über
110 °C:
Falls in der Anlage noch nicht vorhanden, einen
bauteilgeprüften Sicherheitstemperaturbegrenzer
einbauen. Hierzu Temperaturwächter und Sicher-
heitstemperaturbegrenzer einsetzen.
Zulässige Temperatur:
Zulässiger Betriebsdruck:
Prüfdruck:
95 °C
10 bar
(1,0 MPa)
16 bar
(1,6 MPa)
