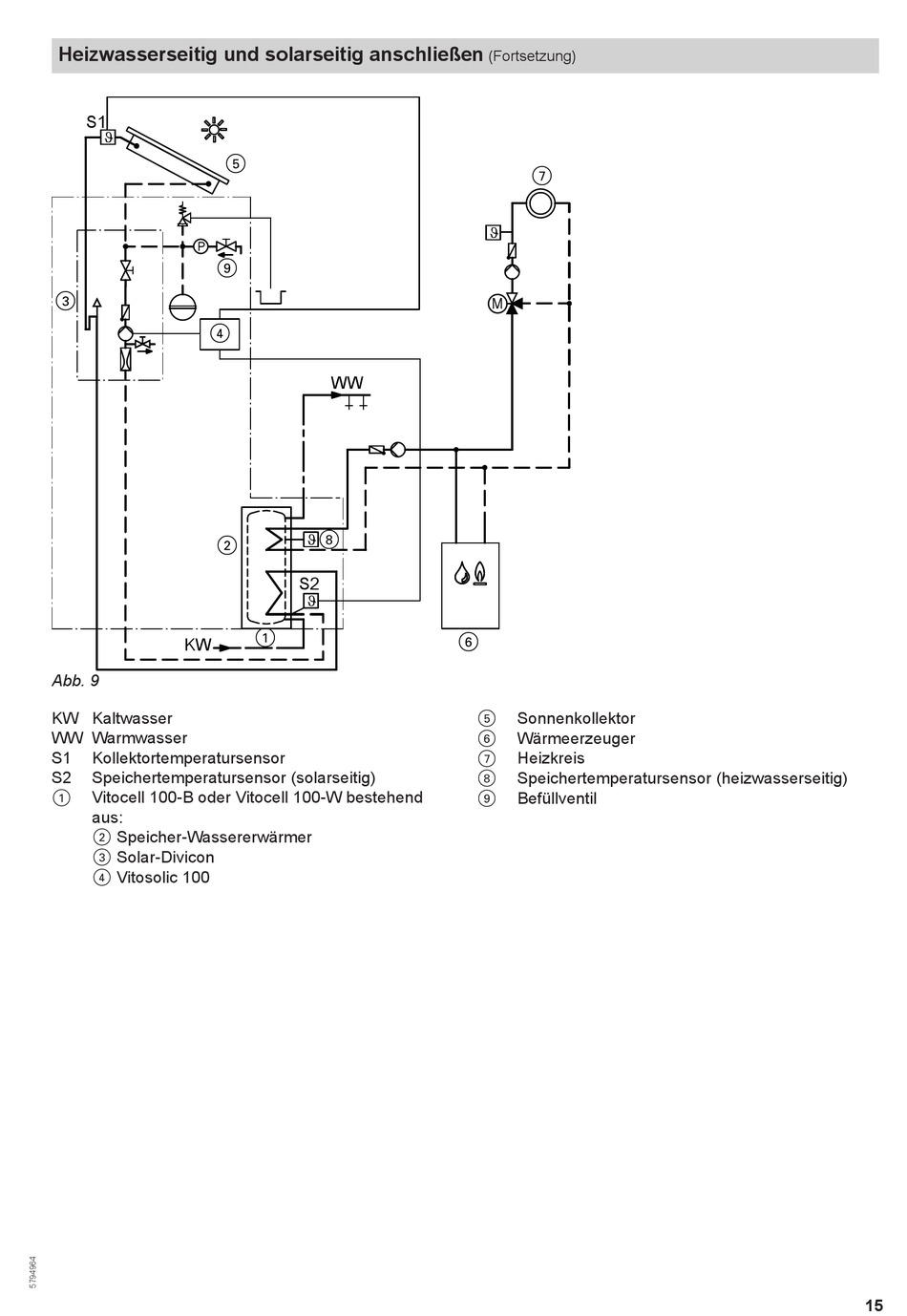

Heizwasserseitig und solarseitig anschließen
S1
P
9
3
4
2
KW
Abb. 9
KW Kaltwasser
WW Warmwasser
S1
Kollektortemperatursensor
S2
Speichertemperatursensor (solarseitig)
Vitocell 100-B oder Vitocell 100-W bestehend
1
aus:
2
Speicher-Wassererwärmer
3
Solar-Divicon
Vitosolic 100
4
5
WW
8
S2
1
(Fortsetzung)
7
M
6
Sonnenkollektor
5
Wärmeerzeuger
6
Heizkreis
7
Speichertemperatursensor (heizwasserseitig)
8
Befüllventil
9
15
