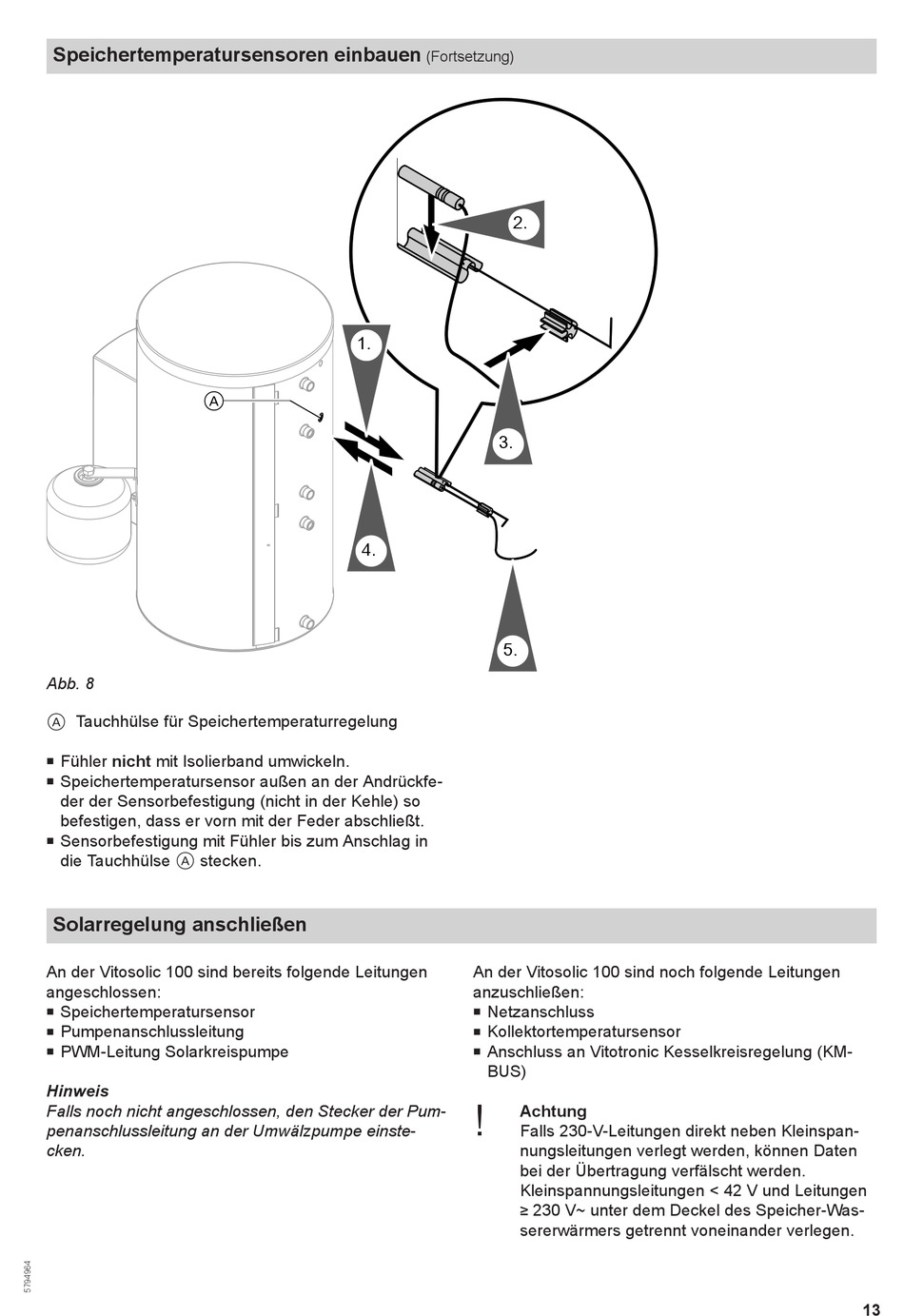

Viessmann Vitocell 100-B CVBA Montageanleitung Für Die Fachkraft Seite 13

Speichertemperatursensoren einbauen
A
Abb. 8
Tauchhülse für Speichertemperaturregelung
A
■ Fühler nicht mit Isolierband umwickeln.
■ Speichertemperatursensor außen an der Andrückfe-
der der Sensorbefestigung (nicht in der Kehle) so
befestigen, dass er vorn mit der Feder abschließt.
Sensorbefestigung mit Fühler bis zum Anschlag in
■
die Tauchhülse stecken.
A
Solarregelung anschließen
An der Vitosolic 100 sind bereits folgende Leitungen
angeschlossen:
Speichertemperatursensor
■
Pumpenanschlussleitung
■
PWM-Leitung Solarkreispumpe
■
Hinweis
Falls noch nicht angeschlossen, den Stecker der Pum-
penanschlussleitung an der Umwälzpumpe einste-
cken.
(Fortsetzung)
2.
1.
3.
4.
5.
An der Vitosolic 100 sind noch folgende Leitungen
anzuschließen:
Netzanschluss
■
Kollektortemperatursensor
■
Anschluss an Vitotronic Kesselkreisregelung (KM-
■
BUS)
!
Achtung
Falls 230-V-Leitungen direkt neben Kleinspan-
nungsleitungen verlegt werden, können Daten
bei der Übertragung verfälscht werden.
Kleinspannungsleitungen < 42 V und Leitungen
≥
sererwärmers getrennt voneinander verlegen.
230 V~ unter dem Deckel des Speicher-Was-
13
