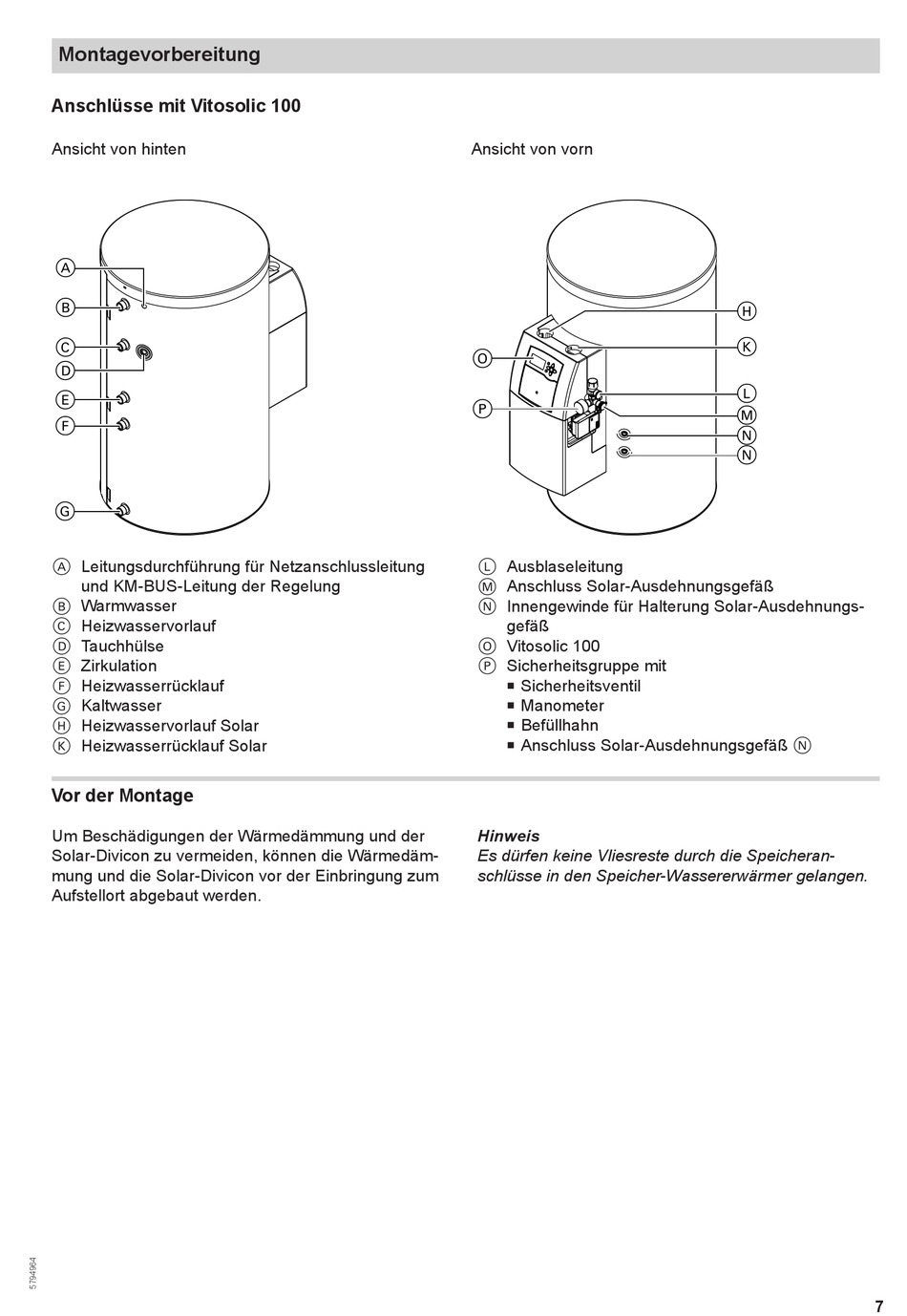

Montagevorbereitung
Anschlüsse mit Vitosolic 100
Ansicht von hinten
A
B
C
D
E
F
G
Leitungsdurchführung für Netzanschlussleitung
A
und KM-BUS-Leitung der Regelung
Warmwasser
B
Heizwasservorlauf
C
Tauchhülse
D
Zirkulation
E
Heizwasserrücklauf
F
Kaltwasser
G
Heizwasservorlauf Solar
H
Heizwasserrücklauf Solar
K
Vor der Montage
Um Beschädigungen der Wärmedämmung und der
Solar-Divicon zu vermeiden, können die Wärmedäm-
mung und die Solar-Divicon vor der Einbringung zum
Aufstellort abgebaut werden.
Ansicht von vorn
O
P
Ausblaseleitung
L
Anschluss Solar-Ausdehnungsgefäß
M
Innengewinde für Halterung Solar-Ausdehnungs-
N
gefäß
Vitosolic 100
O
Sicherheitsgruppe mit
P
■ Sicherheitsventil
Manometer
■
Befüllhahn
■
■ Anschluss Solar-Ausdehnungsgefäß
Hinweis
Es dürfen keine Vliesreste durch die Speicheran-
schlüsse in den Speicher-Wassererwärmer gelangen.
H
K
L
M
N
N
N
