11

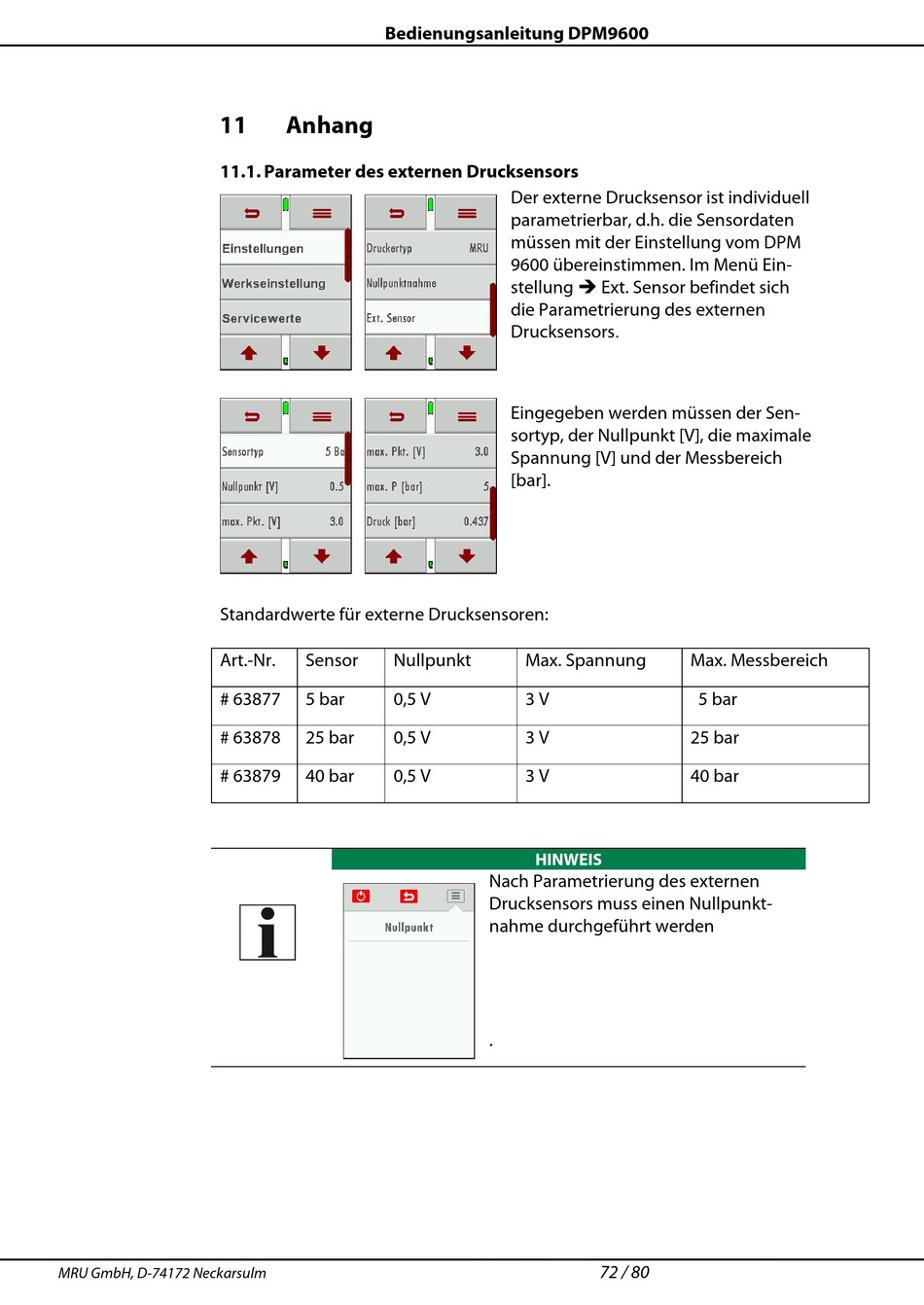

11.1. Parameter des externen Drucksensors
Standardwerte für externe Drucksensoren:
Art.-Nr.
# 63877
# 63878
# 63879
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung DPM9600
Anhang
Sensor
Nullpunkt
5 bar
0,5 V
25 bar
0,5 V
40 bar
0,5 V
Der externe Drucksensor ist individuell
parametrierbar, d.h. die Sensordaten
müssen mit der Einstellung vom DPM
9600 übereinstimmen. Im Menü Ein-
stellung Ext. Sensor befindet sich
die Parametrierung des externen
Drucksensors
.
Eingegeben werden müssen der Sen-
sortyp, der Nullpunkt [V], die maximale
Spannung [V] und der Messbereich
[bar].
Max. Spannung
3 V
3 V
3 V
HINWEIS
Nach Parametrierung des externen
Drucksensors muss einen Nullpunkt-
nahme durchgeführt werden
.
72 / 80
Max. Messbereich
5 bar
25 bar
40 bar
