Bedienungsanleitung DPM9600
3.4. Messprinzip

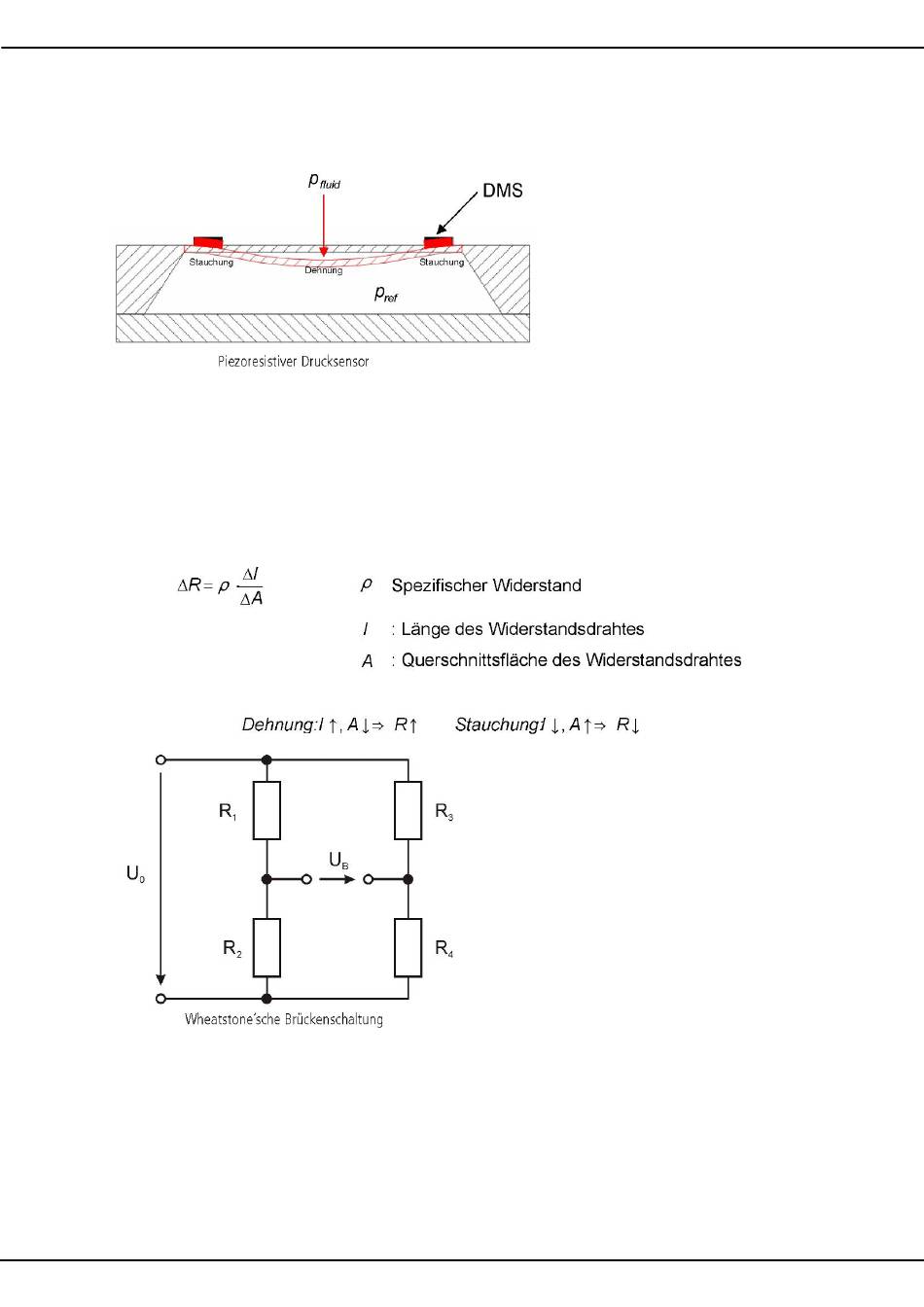

Funktionsweise des piezoresistiven Drucksensors
Auf einer Membran sind Dehnungsmessstreifen (DMS) befestigt, die bei
Dehnung oder Stauchung durch Querschnitts- und Längenänderung des
Leiters ihren elektrischen Widerstand ändern. Sie liegen dort, wo die Span-
nung und hiermit auch die Dehnung im Material am größten sind – also
entweder in der Mitte oder an den Kanten (Dehnung und Stauchung wur-
den in der Abbildung für die Unterseite angegeben Auf der Oberseite sind
die Verhältnisse genau gegensätzlich). Wirkt nun ein Druck auf die Memb-
ran, werden die DMS je nach Lage entweder gedehnt oder gestaucht.
Durch Verschalten der DMS zu einer Wheatstone´schen Brückenschaltung
kann über die Messung der Brückenspannung UB die Verformung der
Membran und damit der Druck bei gleichzeitiger Temperaturkompensation
ermittelt werden.
19 / 80
MRU GmbH, D-74172 Neckarsulm
