Aufputzmontage Auf Einer Montageplatte - 2N Access Unit M Benutzerhandbuch

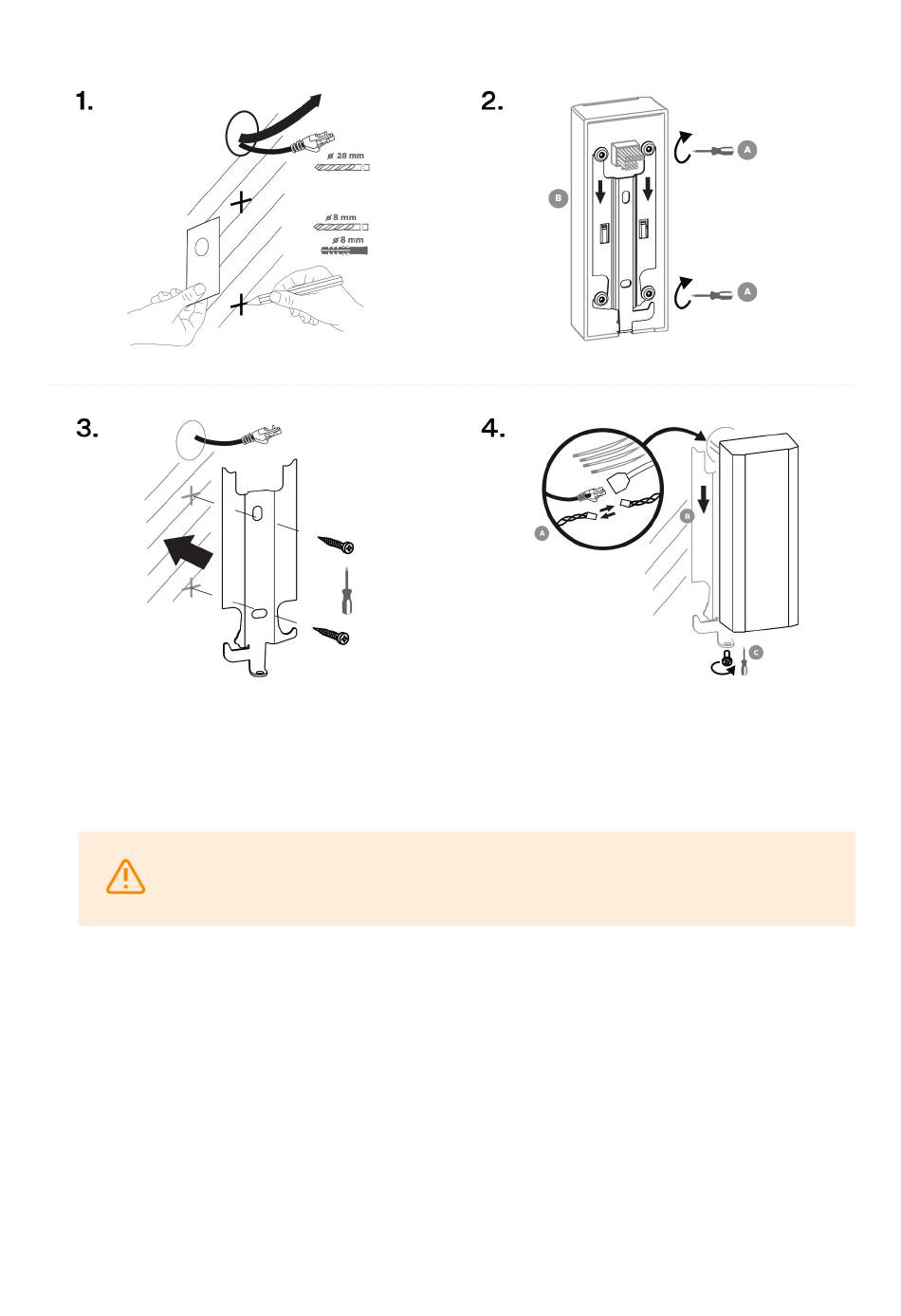

1. Bereiten Sie anhand der auf dem Gerätekarton abgebildeten Bohrschablone an der gewählten Stelle in
der gewünschten Höhe Löcher in den benötigten Größen für die Verkabelung und Dübel vor. Führen Sie
die Verkabelung durch das vorbereitete Loch.
2. Entfernen Sie die Metallhalterung von der Rückseite des Geräts, indem Sie sie nach unten ziehen.
WARNUNG
Manipulieren Sie nicht die Schrauben auf der Rückseite des Geräts!
3. Anschließend schrauben Sie den Halter fest und befestigen ihn mit den mitgelieferten Schrauben durch
die dafür vorgesehenen Löcher.
4. Verbinden Sie die herausführende Verkabelung mit der Verkabelung2N Access Unit M. Setzen Sie das
Gerät vorsichtig von oben nach unten auf die verschraubte Halterung, nachdem Sie auf den Stützele-
menten der Halterung gelandet sind, fixieren Sie die Position, indem Sie die Schraube von unten durch
das Loch der Halterung in das Gerät eindrehen.

Aufputzmontage auf einer Montageplatte

Das Montagepad dient zur Aufbewahrung der Kabel unter dem Gerät 2N Access Unit M bei der Oberflä-
chenmontage.
