2N Access Unit QR

Installationshandbuch

Inhaltszusammenfassung für 2N Access Unit QR

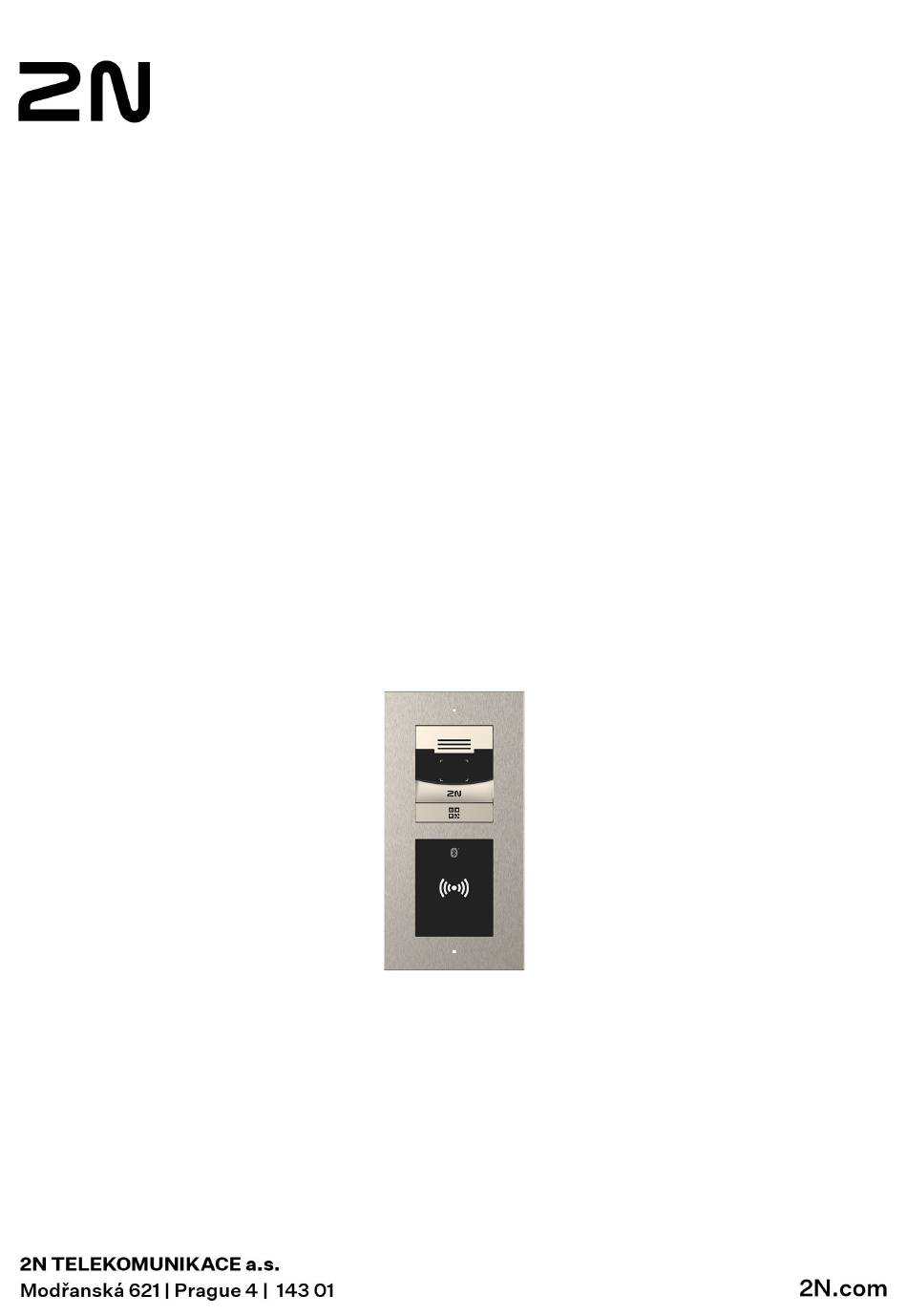

Seite 1 2N Access Unit QR Installationshandbuch...
Seite 2 Inhaltsverzeichnis Verwendete Symbole und Begriffe ....................4 Produkteinführung .......................... 5 Grundeigenschaften ........................5 Varianten des Produkts ........................6 Zubehör ............................6 Installationszubehör ........................6 Rahmen ............................. 9 Extender ........................... 12 Stromversorgung ........................20 Lizenz ............................20 Sonstiges Zubehör ........................21 Überprüfung des Paketinhalts ......................
Seite 3 Neustart des Geräts ......................... 123 Wiederherstellung der Werkseinstellung ..................123 Ermittlung der IP-Adresse ......................123 Ermittlung der IP-Adresse mithilfe des 2N Network Scanners ........... 124 Aktualisierung der Firmware ......................125 Neustart des Geräts ........................125 Neustart des Geräts mithilfe der Web-Konfigurationsschnittstelle..........126 Wiederherstellung der Werkseinstellung ..................
Seite 4 Verwendete Symbole und Begriffe Verwendete Symbole und Begriffe Im Handbuch werden folgende Symbole und Piktogramme verwendet: GEFAHR Halten Sie sich stets daran Beachten Sie diese Hinweise, um Verletzungsgefahren zu vermeiden. WARNUNG Halten Sie sich stets daran Beachten Sie diese Hinweise, um Schäden am Gerät zu vermeiden.
Seite 5 Dank seiner Modularität kann es in der Baugruppe um ein weiteres Modul ergänzt werden 2N Access Unit 2.0 (Module 2N IP Verso Sie sind bis auf das Modul auch kompatibel 2N IP Verso – Induktions schleife) und stellen Sie alles genau nach Ihren individuellen Bedürfnissen zusammen. Es gewährleistet eine zuverlässige und innovative Zugangskontrolle zum Gebäude und ermöglicht eine einfache Verbin...
Seite 6 Mit dem Gerät wird jeweils ein Blindpanel mitgeliefert. Zubehör Installationszubehör Das Gerät 2N Access Unit QR ist für den Außen- sowie Innenbereich bestimmt und erfordert kein weiteres Vordach. Zubehör aufgeführt 2N IP Verso sind kompatibel mit 2N Access Unit 2.0 und 2N Access Unit QR.
Seite 7 Produkteinführung Bestellnummer: 9155014 Dose für Unterputz-Installation, 2 Module Die Dose ist für die Einmauerung oder den Einbau in eine Gipskarton platte bei Einzelmodulen vorgesehen. Wird einschließlich des Zubehörs für die Verbindung von mehreren Dosen in einen Block geliefert. Ist gleichzeitig mit dem Rahmen für Unterputz-Installation für das Einzelmodul (9155011/9155011B, 01278-001/01279-001) zu bestel...
Seite 8 Produkteinführung Bestellnummer: 9155062 Montageunterlage für das Doppelmodul Unterlage für das Doppelmodul bei der Installation auf Glas oder einer unebenen Oberfläche. Bestellnummer: 9155063 Montageunterlage für das Dreifachmodul Unterlage für das Dreifachmodul bei der Installation auf Glas oder einer unebenen Oberfläche. Bestellnummer: 9155064 Montageunterlage für 2 Doppelmodule nebeneinander Unterlage unter 2 (B) X 2 (H) Module bei der Installation auf Glas oder einer unebenen Oberfläche.
Seite 9 In der Installation darf nur ein Verbindungskabel sein. Die Maximale Länge des Busses ist 7 m Rahmen Zubehör aufgeführt 2N IP Verso sind kompatibel mit 2N Access Unit 2.0 und 2N Access Unit QR. Bestellnummer: 9155011 Rahmen für Unterputz-Installation, Einfachmodul Rahmen für ein Modul zur Abdeckung der Dose, die zum Vermauern...
Seite 10 Produkteinführung Bestellnummer: 9155011B Rahmen für Unterputz-Installation, Einfachmodul schwarze Variante Rahmen für ein Modul zur Abdeckung der Dose, die zum Vermauern beziehungsweise für die Montage in die Gipskartonwand bestimmt ist. Der Rahmen in der Größe eines (1) Moduls wird verwendet zum Bei spiel: •...
Seite 11 Produkteinführung Bestellnummer: 9155013B Rahmen für Unterputz-Installation, Dreifachmodul, schwarze Variante Rahmen für drei Module zur Abdeckung der Dose, die zum Vermauern beziehungsweise für die Montage in die Gipskartonwand bestimmt ist. Muss zusammen mit der Box zur Wandmontage für drei Module (9155016, 01286-001) bestellt werden. Bestellnummer: 9155021 Rahmen für Aufputz-Installation, Einfachmodul Der Rahmen in der Größe eines (1) Moduls wird verwendet zum Bei...
Seite 12 Bestellnummer: 9155023B Rahmen für Aufputz-Installation, Dreifachmodul - schwarze Variante Extender ANMERKUNG Gerät 2N Access Unit QR unterstützt auch zusätzliche Intercom-Module 2N IP Verso. Bestellnummer: 9155030 2N IP Verso – Infopanel Das Modul des Infopanels ermöglicht es, in die Installation des Geräts eine Information über die Hausnummer, die Öffnungszeiten und Ähnli...
Seite 13 Produkteinführung Bestellnummer: 9155031B 2N IP Verso – Tastatur – schwarz Das Modul der numerischen Tastatur ermöglicht die Wahl des Nutzers mittels der Position im Telefonverzeichnis oder der Telefonnummer Man kann ferner das Schloss beziehungsweise weitere Funktionen mittels eines Zifferncodes bedienen.
Seite 14 • ST SR (SR, SRI, SRIX) • My2N • 2N PICard Bestellnummer: 91550942-S 2N IP Verso 13.56 MHz, secured NFC ready Es dient zur Zugangskontrolle mittels kontaktloser Karten oder Schlüs selanhänger. Das Modul unterstützt die Karten oder andere Träger der Frequenz 13.56 MHz der Standards Unterstützte RFID-Karten 13,56 MHz:...
Seite 15 • My2N • 2N PICard Bestellnummer: 91550945 2N IP Verso Bluetooth & RFID – 125 kHz, 13.56 MHz, NFC Das kombinierte Modul Tastatur und Kartenleser ermöglicht die Zugangskontrolle mittels kontaktloser Karten oder Schlüsselanhänger. Das Modul unterstützt Karten oder andere Träger der Frequenz 125- kHz- und 13,56-MHz-Standards.
Seite 16 Produkteinführung Bestellnummer: 91550945-S 2N IP Verso Bluetooth & RFID – 125 kHz, secured 13.56 MHz, NFC Das kombinierte Bluetooth- und Kartenlesemodul dient der Zugangs kontrolle durch Eingabe eines Zugangscodes über die App My2N am Smartphone oder mit der Zugangskarte. Das Modul unterstützt Karten oder andere Träger der Frequenz 125-kHz- und 13,56-MHz-Standards.
Seite 17 • My2N • 2N PICard Bestellnummer: 91550947 2N IP Verso Touch keypad & Bluetooth & RFID – 125 kHz, 13.56 MHz, NFC Das kombinierte Bluetooth- und Kartenlesemodul dient der Zugangs kontrolle durch Eingabe eines Zugangscodes über die App My2N am Smartphone oder mit der Zugangskarte.
Seite 18 Produkteinführung Bestellnummer: 91550947-S 2N IP Verso Touch keypad & Bluetooth & RFID – 125 kHz, secured 13.56 MHz, NFC Das kombinierte Bluetooth- und Kartenlesemodul dient der Zugangs kontrolle durch Eingabe eines Zugangscodes über die App My2N am Smartphone oder mit der Zugangskarte. Das Modul unterstützt Karten oder andere Träger der Frequenz 125-kHz- und 13,56-MHz-.
Seite 19 Wird zwischen das geschützte Gerät, von dem es auch mit Strom ver sorgt wird, und das Schloss, das es bedient, installiert. Bestellnummer: 9155198SET Sicherheitspaket für das Gerät 2N Das Sicherheitspaket sorgt für erhöhte Absicherung der Tür. Das Sicherheitspaket enthält ein Sicherheitsrelais, einen Schutzschal...
Seite 20 Produkteinführung Stromversorgung Bestellnummer: 91378100E (mit EU-Kabel) Bestellnummer: 91378100US (mit US-Kabel) POE Injektor, Einzelanschluss Für die Stromversorgung der Sprechanlage über Ethernet-Kabel beim Fehlen eines PoE-Switchs. Bestellnummer: 91341481E (mit EU-Kabel) Bestellnummer: 91341481US (mit US-Kabel) Stabilisiertes 12 V / 2 A Netzteil Das Netzteil muss verwendet werden, wenn keine PoE-Stromversor gung verwendet wird.
Seite 21 Produkteinführung TIPP Sonstiges Zubehör Bestellnummer: 9159013 Abgangstaste Die Ausgangstaste wird mit dem logischen Eingang des Geräts verbun den, um die Tür vom Inneren des Gebäudes aus öffnen zu können. Bestellnummer: 9159012 Magnetischer Türkontakt Satz für die Installierung an die Tür, der die Feststellung des Türöff nungszustandes ermöglicht.
Seite 22 Produkteinführung Bestellnummer: 9134165E RFID Chip-Karte EM, 125 kHz RFID Chip-Karte, Typ EM4100, 125 kHz Bestellnummer: 9134166E RFID Chip-Schlüsselanhänger EM, 125 MHz RFID Chip-Schlüsselanhänger, Typ EM4100, 125 kHz Bestellnummer: 11202601 RFID Chip-Karte MIFARE DESFire, 13.56 MHz RFID Chip-Schlüsselanhänger, Typ MIFARE DESFire EV3 4 K, 13.56 MHz (ISO/IEC14443A).
Seite 23 • ISO14443A (nur MIFARE Classic, MIFARE Plus, MIFARE Mini, MIFARE Ultralight, MIFARE DESFire CSN) • PicoPass (HID iClass CSN, Picopass) • FeliCa (Standard, Lite) • ST SR (SR, SRI, SRIX) • My2N • 2N PICard Das Gerät kann auch RFID-Karten 13.56 MHz 2N PICard lesen.
Seite 24 • HID PAC (HID SEOS, HID iClass SE, iClass SR, HID MIFARE DES Fire with SIO, HID MIFARE Classic with SIO) • My2N • 2N PICard Bestellnummer: 9137410E Externes IP-Relais, 1 Ausgang Ein eigenständiges IP-Relais, das von der IP-Sprechanlage aus über HTTP-Befehle gesteuert werden kann, ermöglicht die Steuerung des...
Seite 25 IP-Einrichtung anzuschließen. Es muss nichts konfiguriert werden, es genügt schon, an jeder Seite des Kabels eine Einheit 2N 2Wire zu haben und mindestens eine von ihnen an eine Stromquelle anzuschließen. Die Einheit 2N 2Wire besorgt dann die PoE Stromversorgung nicht nur des zweiten Konverters, son...
Seite 26 Eigentumsurkunde Kurzanleitung Kontrolle des Packungsinhalts der Module und Rahmen Die Packung der Module für 2N Access Unit QR enthält: Edelstahl-Kunststoffschraube mit Selbstschneidegewinde 3 x 8 mm mit Linsenkopf Die Packung der Rahmen für 2N Access Unit QR enthält: Best. Nr. 9155011, 9155011B, 9155012, 9155012B, 9155013, 9155013B Edelstahl-Kunststoffschraube mit Selbstschneidegewinde 4 x 20 mm mit Linsenkopf Best.
Seite 27 Produkteinführung Best. Nr. 9155021, 9155021B, 91555022, 9155022B, 9155023, 9155023B Dübel 8 x 40 mm ACHTUNG Wird der genaue Typ des Ersatzzubehörs nicht gemäß diesen Spezifikationen eingehalten, besteht die Gefahr, dass die Gerätegarantie erlischt.
Seite 28 Mechanische Installation Bedingungen für die Installation Für eine korrekte Installation von 2N Access Unit QR müssen die folgenden Installationsbedingungen erfüllt sein • Ausreichend Platz für die Installation. • Die Dübellöcher müssen den richtigen Durchmesser haben. Bei zu großen Löchern besteht die Gefahr des Herausziehens der Dübel! Verwenden Sie in diesem Fall Baukleber zur Befestigung der Dübel.
Seite 29 Installation • Das Gerät ist so konstruiert, dass es senkrecht (senkrecht zum Boden) bis zu einer Höhe 1350 mm vom Boden montiert werden kann. Der Betrieb des Gerätes in einer anderen Betriebsstellung ist nur für kurze Zeit möglich, z. B. in einer Schnelltestwerkstatt. •...
Seite 30 Installation ACHTUNG • Bei Nichtbeachtung der Installationsprozedur besteht die Gefahr des Eindringens von Wasser und der Zerstörung der Elektronik. Die Schaltkreise des Gerätes stehen perma nent unter Spannung, beim Einströmen von Wasser kommt es zu einer elektrochemi schen Reaktion. Für ein so beschädigtes Produkt kann keine Garantie übernommen werden! •...
Seite 31 Der Einzelmodulrahmen eignet sich für den alleinigen Einbau von Zusatzmodulen, z. B. für Ausgangsleser etc. Für den Einbau der Haupteinheit ist ein Doppelmodulrah men erforderlich. Um das Gerät zu installieren 2N Access Unit QR Die Wandeinbaudose muss zunächst in die Wand eingelassen werden. Anschließend besteht die Möglichkeit, darin Geräte einzubauen.
Seite 32 Installation Installation mit zwei Modulen Installation der Box...
Seite 33 Installation WARNUNG Die Kanten des Einbaukastens dürfen nicht bündig mit der Wand abschließen, sondern müssen bis zur Wandoberflä che reichen. Bei falscher Einbettung der Box kann Wasser in die installierten Geräte eindringen und diese zerstören. Die seitlichen Halterungen dienen der korrekten Lagerung in der Wand.
Seite 34 Installation ACHTUNG Nachdem das Mauerwerksmaterial ausgehärtet ist, brechen Sie die Seitenwinkel ab. Einbau des Doppelmoduls in die Box...
Seite 35 Installation...
Seite 36 Installation Installation mehrerer Doppelmodule in einer Box...
Seite 37 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 38 Installation Installation des Dreifachmoduls Installation der Box...
Seite 39 Installation...
Seite 40 Installation WARNUNG Die Kanten des Einbaukastens dürfen nicht bündig mit der Wand abschließen, sondern müssen bis zur Wandoberflä che reichen. Bei falscher Einbettung der Box kann Wasser in die installierten Geräte eindringen und diese zerstören. Die seitlichen Halterungen dienen der korrekten Lagerung in der Wand.
Seite 41 Installation Installation mehrerer Boxen mit drei Modulen nebeneinander...
Seite 42 Installation...
Seite 43 Installation WARNUNG Die Kanten des Einbaukastens dürfen nicht bündig mit der Wand abschließen, sondern müssen bis zur Wandoberflä che reichen. Bei falscher Einbettung der Box kann Wasser in die installierten Geräte eindringen und diese zerstören. Die seitlichen Halterungen dienen der korrekten Lagerung in der Wand.
Seite 44 Installation Einbau des Dreifachmoduls in die Box...
Seite 45 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 46 Installation Einzelmodulinstallation Installation der Box...
Seite 47 Installation WARNUNG Die Kanten des Einbaukastens dürfen nicht bündig mit der Wand abschließen, sondern müssen bis zur Wandoberflä che reichen. Bei falscher Einbettung der Box kann Wasser in die installierten Geräte eindringen und diese zerstören. Die seitlichen Halterungen dienen der korrekten Lagerung in der Wand.
Seite 48 Installation ACHTUNG Nachdem das Mauerwerksmaterial ausgehärtet ist, brechen Sie die Seitenwinkel ab. Installation eines einzelnen Moduls in einer Box...
Seite 49 Installation...
Seite 50 Der Einzelmodulrahmen eignet sich für den alleinigen Einbau von Zusatzmodulen, z. B. für Ausgangsleser etc. Für den Einbau der Haupteinheit ist ein Doppelmodulrah men erforderlich. Um das Gerät zu installieren 2N Access Unit QR Die Wandeinbaudose muss zunächst in die Wand eingelassen werden. Anschließend besteht die Möglichkeit, darin Geräte einzubauen.
Seite 51 Installation Installation mit zwei Modulen Installation der Box...
Seite 52 Installation WARNUNG Die Kanten des Einbaukastens dürfen nicht bündig mit der Wand abschließen, sondern müssen bis zur Wandoberflä che reichen. Bei falscher Einbettung der Box kann Wasser in die installierten Geräte eindringen und diese zerstören. Die seitlichen Halterungen dienen der korrekten Lagerung in der Wand.
Seite 53 Installation Einbau des Doppelmoduls in die Box...
Seite 54 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 55 Installation Mehrere Doppelmodulboxen nebeneinander installieren...
Seite 56 Installation WARNUNG Die Kanten des Einbaukastens dürfen nicht bündig mit der Wand abschließen, sondern müssen bis zur Wandoberflä che reichen. Bei falscher Einbettung der Box kann Wasser in die installierten Geräte eindringen und diese zerstören. Die seitlichen Halterungen dienen der korrekten Lagerung in der Wand.
Seite 57 Installation ACHTUNG Nachdem das Mauerwerksmaterial ausgehärtet ist, brechen Sie die Seitenwinkel ab. Installation mehrerer Doppelmodule in einer Box...
Seite 58 Installation...
Seite 59 Installation Installation des Dreifachmoduls...
Seite 60 Installation Installation der Box...
Seite 61 Installation WARNUNG Die Kanten des Einbaukastens dürfen nicht bündig mit der Wand abschließen, sondern müssen bis zur Wandoberflä che reichen. Bei falscher Einbettung der Box kann Wasser in die installierten Geräte eindringen und diese zerstören. Die seitlichen Halterungen dienen der korrekten Lagerung in der Wand.
Seite 62 Installation...
Seite 63 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 64 Installation Einzelmodulinstallation Installation der Box...
Seite 65 Installation WARNUNG Die Kanten des Einbaukastens dürfen nicht bündig mit der Wand abschließen, sondern müssen bis zur Wandoberflä che reichen. Bei falscher Einbettung der Box kann Wasser in die installierten Geräte eindringen und diese zerstören. Die seitlichen Halterungen dienen der korrekten Lagerung in der Wand.
Seite 66 Installation ACHTUNG Nachdem das Mauerwerksmaterial ausgehärtet ist, brechen Sie die Seitenwinkel ab. Installation eines einzelnen Moduls in einer Box...
Seite 67 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 68 Installation Oberflächeninstallation Was Sie zur Installation benötigen: • 2N Access Unit QR • Bohrschablone • relevanter Rahmen, • für Einzelmodul: Rahmen (9155021/9155021B, 01287-001/01288-001) • für Doppelmodule: Rahmen (9155022/9155022B, 01289-001/01290-001) • für Dreifachmodule: Rahmen (9155023/9155023B, 01291-001/01292-001) ANMERKUNG Der Einzelmodulrahmen eignet sich für den alleinigen Einbau von Zusatzmodulen, z.
Seite 69 Installation GEFAHR Beseitigen Sie die Verletzungsgefahr! An Orten, an denen der Durchgang eng ist oder die Aufmerksamkeit der Passanten zur Seite gelenkt wird, ist die Aufputzmontage nicht geeignet. Der Hersteller übernimmt keine Haftung für eventuelle Verletzungen! WARNUNG • Der Untergrund für die Aufputzmontage muss eben sein und eine Unebenheit von maximal 0,5 mm aufweisen (z.
Seite 70 Installation Installation mit zwei Modulen TIPP Bohrschablone steht zum Download auf 2N.com zur Verfügung.
Seite 71 Installation...
Seite 72 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 73 Installation...
Seite 74 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 75 Installation Installation des Dreifachmoduls Um ein Dreifachmodul zu installieren, müssen Sie ein Doppelmodul mit einem Einzelmodul miteinander verbinden. TIPP Bohrschablone steht zum Download auf 2N.com zur Verfügung.
Seite 76 Installation...
Seite 77 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 78 Installation Montage mehrerer Dreifachmodule nebeneinander...
Seite 79 Installation...
Seite 80 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 81 Installation Einzelmodulinstallation TIPP Bohrschablone steht zum Download auf 2N.com zur Verfügung.
Seite 82 Installation...
Seite 83 Installation Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt. Der Rahmen für die Aufputz-Installation wird zuerst in den Haken eingehackt und danach unten am Rahmen angeschraubt.
Seite 84 Installation Auf dem Glas Das Unebenheitspad kann auch für die Montage auf Glas verwendet werden.
Seite 85 Installation...
Seite 86 Installation Oberflächeninstallation auf einer geneigten Unterlage Die Keilplatte unter den Doppelmodul dient als Unterlage für den Einbau mit einer Neigung von 25°. TIPP Bohrschablone steht zum Download auf 2N.com zur Verfügung.
Seite 87 • Die externe Spannungsquelle sollte der PS2/LPS-Netzteilklasse entsprechen. Angetrieben durch PoE 2N Access Unit QR ist mit der Technologie PoE 802.3af (Class 0, max. 12,95 W) (Class 0, max. 12,95 W) kompatibel und kann direkt vom lokalen Netz mit Hilfe der kompatiblen Netzelemente gespeist werden.
Seite 88 Der weiß markierte Leiter am Ende des Adapters führt die positive Ladung (+), der schwarze Leiter führt die negative Ladung (-). Kombinierte Stromversorgung 2N Access Unit QR es ist möglich, gleichzeitig über eine externe Quelle und PoE mit Strom zu versorgen. Dabei steht der Stromversorgung die maximale Leistung zur Verfügung angeschlossenen Modulen. Strominstallation Vorbereitung für die Elektroinstallation...
Seite 89 Installation Geräteanschlüsse Anschließen der Anschlüsse der Haupteinheit des Geräts ERDE-Sym Klemme für Erdungsanschluss ACHTUNG Wir empfehlen die Verwendung eines Erdungskabels mit einem Quer schnitt von 1,5 mm IN1-Klemmen für den Eingang, verwendbar im passiven oder aktiven Modus (–30 V bis +30 V DC) •...
Seite 90 LINE OUT LINE OUT-Anschluss (1 V ), Steckertyp JST SHR-02V-S ACHTUNG Gerät 2N Access Unit QR das ist es nicht Kompatibel mit dem 2N- Induktionsschleifen-Erweiterungsmodul, es ist jedoch möglich, eine externe Induktionsschleife daran anzuschließen. MIC-Anschluss zum Anschluss eines Mikrofons Verfügbare Schalter...
Seite 91 01386-001) zu verwenden, um eine maximale Installationssicherheit zu gewährleisten. Anschluss für Relaisklemmen Zu den Relaisklemmen 2N Access Unit QR Es besteht die Möglichkeit, ein Gerät anzuschließen, das von diesem Relais gesteuert wird, z. B. ein elektrisches oder elektromechanisches Türschloss. In den folgenden Diagrammen sind die markierten Elemente wie folgt gekennzeichnet:...
Seite 92 Geräts Anschluss der Eingänge für die Klemmen IN1 (oder IN2) An die Klemmen IN1 oder IN2 Gerät 2N Access Unit QR Es besteht die Möglichkeit, einen externen Taster, z. B. einen Ausgangstaster, oder einen Türöffnungssensor anzuschließen. Die folgenden Eingangsverdrahtungspläne gelten sowohl für die IN1- als auch für die IN2-Klemmen.
Seite 93 Passivmodus Anschluss an das Lokalnetz 2N Access Unit QR wird an das lokale Netzwerk (LAN) angeschlossen, indem ein SSTP-Kabel (Kategorie Cat-5e oder höher) in den gekennzeichneten LAN-Anschluss des Geräts eingesteckt wird. Das Gerät ist mit der Auto-MDIX-Funktion ausgestattet, daher kann man sowohl die direkte als auch die Crosskabel-Variante benutzen.
Seite 94 Installation • Der Überspannungsschutz muss so nah wie möglich an den außerhalb des Gebäudes installierten Gerä ten angebracht werden. • Der Überspannungsschutz muss so nah wie möglich am Austritt der Leitung aus dem Gebäude ange bracht werden. Beispiele für die Installation eines Überspannungsschutzes Schema der Installation des Überspannungsschutzes bei Montage des Gerätes an der Fassade und Verkabelung außerhalb des Gebäudes...
Seite 95 Installation Schema der Installation des Überspannungsschutzes bei der Montage des Geräts an der Fassade und der Verkabelung innerhalb des Gebäudes...
Seite 96 Installation Schema der Installation des Überspannungsschutzes bei der Installation von Geräten und Leitungen außerhalb des Gebäudes Abschluss der Installation Überprüfen Sie den Anschluss aller Drähte und Einsetzen des RJ-45-Anschlusses in den Anschluss auf der Platine stecken. WARNUNG • Bei allen nicht verwendeten Anschlüssen müssen die Anschlüsse festgezogen werden, um Resonanzen zu vermeiden.
Seite 97 Installation Überprüfen Sie vor der Montage des Rahmens, ob der schwarze Dich tungsring vorhanden ist. Wir empfehlen, das Mikrofon mit der beiliegen den Schraube zu verschrauben. Rahmenbefestigung Vor der Rahmenbefestigung die Dichtung kontrollieren. Der Rahmen für die Unterputz-Installation wird mit Schrauben oben und unten auf dem Rahmen ange schraubt.
Seite 98 Installation dere dann auf, wenn die Vorgehensweise nicht eingehalten wird und die Schrauben zuerst eingeschraubt werden.
Seite 99 Für ein schnelleres Auslesen der Zugangskarten empfehlen wir, nur die Kartentypen auszu wählen, die in den Einstellungen des jeweiligen Moduls verwendet werden. ANMERKUNG Gerät 2N Access Unit QR unterstützt auch zusätzliche Intercom-Module 2N IP Verso. Gerät 2N Access Unit QR Eine Verknüpfung mit folgenden Modulen ist möglich: •...
Seite 100 Haupt- und Erweiterungsmodule des Geräts keine Rolle. Beim Anschluss von Modulen spielt es keine Rolle, welcher Busstecker am Modul als Eingang und welcher als Ausgang verwendet wird. Die Module enthalten ein 220 mm langes Busanschlusskabel. Das Wiegand-, OSDP- und I/O-Modul enthält ein 80 mm langes Buskabel. Diese Module können in einem der unten beschriebenen Module (Infopanel, Tastatur, RFID-Leser, Bluetooth) versteckt oder frei hinter dem Gerät (z.
Seite 101 Haupt- und Erweiterungsmodule des Geräts Modul Externe Montage Interne Montage Innenliegende im Gerätesockel im Gerätesockel Montage an der (das Modul ist (das Modul ist Unterkante des sichtbar): nicht sichtbar): Gerätesockels Bluetooth- und RFID-Leser 125 kHz, sicher 13,56 MHz, NFC Touch-Tastatur und RFID-Leser 125 kHz, 13,56 MHz, NFC Touch-Tastatur und RFID-Leser 125 kHz, sicher 13,56 MHz, NFC...
Seite 102 Haupt- und Erweiterungsmodule des Geräts Stromversorgung Auslegung: Verfügbare Leistung Externe Stromquelle 12 V ±15 % / 3 A DC 24 W (36 W) 802.3af (Class 0–12,95 W) 12 W Externe Stromquelle + PoE 30 W (42 W) Kombiniert Berechnungsbeispiele Die Zahl der Module am Bus ist durch die verfügbare Leistung der Stromversorgung begrenzt, wobei am Bus maximal 30 Module sein dürfen.
Seite 103 Haupt- und Erweiterungsmodule des Geräts Modul Maximale Ruhestromab Volle Belastung nahme [W] 2,36 11,57 Haupteinheit mit Kamera Infofeld 0,17 0,35 Tastatur 0,12 1,54 Touch-Tastatur 0,12 1,54 Fingerabdruckleser 0,73 1,54 RFID-Karten-Leser 125 kHz 0,52 1,31 RFID-Kartenleser 13.56 MHz 0,44 0,82 RFID-Karten-Leser 13.56 MHz, NFC 0,44 0,82 Leser gesicherter RFID-Karten 13.56 MHz, NFC...
Seite 104 Relaisschalten 0,13 W (im Minimalstromverbrauch nicht berechnet). Modulspezifikationen ACHTUNG 2N Access Unit QR unterstützt die Verbindung von nur einem Bluetooth-Modul. Das Anschließen mehrerer Bluetooth-Module kann zu unerwünschtem Verhalten führen. TIPP Für ein schnelleres Auslesen der Zugangskarten empfehlen wir, nur die Kartentypen auszu...
Seite 105 Kabel einzeln durch eine Tülle zu führen. Eigenschaften • Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N Access Unit QR. • Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein...
Seite 106 Bluetooth-Modul & RFID-Leser 125 kHz, sicher 13,56 MHz, NFC Bluetooth mit kombiniertem 125-kHz-Kartenleser und 13,56-MHz-Secure-Card-Leser (91550945-S, 02444-001) dient der Steuerung des Eingangs über ein Smartphone oder Tablet mit einer App 2N My2N, um den Zutritt mit einer Zutrittskarte zu prüfen, Benutzer anzurufen oder andere Funktionen zu steuern.
Seite 107 • NFC – nur App 2N My2N Für Android ist dies eine lizenzierte Funktion. • Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N Access Unit QR. • Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein...
Seite 108 • NFC – nur App 2N My2N Für Android ist dies eine lizenzierte Funktion. • Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N Access Unit QR. • Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein...
Seite 109 • NFC – nur App 2N My2N Für Android ist dies eine lizenzierte Funktion. • Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N Access Unit QR. • Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein...
Seite 110 Tastatur sind hinterleuchtet. Eigenschaften • Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N Access Unit QR. • Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein heit als auch für den Ausgang zu anderen Modulen verwendet werden.
Seite 111 Anschlüsse und Installation Anschlussmöglichkeiten: • Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N Access Unit QR. • Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein heit als auch für den Ausgang zu anderen Modulen verwendet werden.
Seite 112 Haupt- und Erweiterungsmodule des Geräts Eigenschaften • Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N Access Unit QR. • Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein heit als auch für den Ausgang zu anderen Modulen verwendet werden.
Seite 113 Geräts 2N Access Unit QR an eine externe Sicherheitszentrale. Eigenschaften • Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N Access Unit QR. • Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein...
Seite 114 Haupt- und Erweiterungsmodule des Geräts Reader dient dem Anschluss eines externen Lesers, der die Wiegand-Schnittstelle unterstützt. Der Leser sendet eine Information über die Nummer des Geräts. Control Panel dient dem Anschluss der Sicherheitszentrale oder des Zutrittssystems, in das die Sprechanla ge die Information über die Kartennummer sendet.
Seite 115 Haupt- und Erweiterungsmodule des Geräts Control Eingang +U (5 bis 15 V DC) für Speisung WIEGAND OUT Panel Isolierter Ausgang des WIEGAND-Zweidraht-Busses , GND Isolierter Eingang für die LED-Diode, die das Öffnen signalisiert, der (negiert) Eingang wird nach dem GND -Anschluss aktiviert Isolierter Eingang für die LED-Diode, die das Öffnen signalisiert, der Eingang wird nach dem Anschluss +U aktiviert...
Seite 116 Haupt- und Erweiterungsmodule des Geräts Empfohlener Wiegand-Bus-Schaltplan, 2N-Gerät als 2N Access Unit QR Externes RFID Lesege Empfänger. rät Empfohlener Wiegand-Bus-Schaltplan, 2N-Gerät als Externes RFID Lesege rät Sender. 2N Access Unit QR...
Seite 117 Erhöhung Sicherheit zwischen Geräten 2N Access Unit QR und angeschlossenem Elektroschloss. Das Sicherheitsrelais erhöht die Sicherheit des angeschlossenen Elektroschlosses erheblich, da es verhindert, dass das Schloss bei einem Geräteeinbruch entriegelt wird. TIPP FAQ: 2N Security Relay – Gerätebeschreibung und Verwendung mit 2N IP-Gegensprechanlagen...
Seite 118 • an einen passiven Ausgang in Reihe mit einer externen Stromversorgung. Das Relais unterstützt auch eine Abfahrtstaste, die an die Terminals „PB“ und „– 2N IP-Intercom“ ange schlossen ist. Beim Drücken der Exit-Taste wird der Ausgang für 5 Sekunden aktiviert.
Seite 119 Im Falle der Wiederherstellung der ursprünglichen Werkseinstellungen auf einem Gerät mit der Firmware-Version 2.18 oder höher muss das Sicherheitsrelais gemäß dem oben genannten Verfahren neu programmiert werden. Schutzschaltmodul Schutzschaltermodul (9155038, 01260-001) Gerät 2N Access Unit QR dient der Sicherung des Systems vor unbefugter Manipulation. ACHTUNG Zusammen...
Seite 120 Wiegand-Modul (S. 113) kann zum Auslösen eines Alarms über die Automatisierungsschnittstelle in der Gerätekonfiguration verwendet werden 2N Access Unit QR. Anschlüsse und Installation Dieses Modul stellt keine Verbindung zum Bus her. Über Jumper, sogenannte Jumper, werden die Pins des Schutzschalters mit dem I/O-, OSDP- oder Wie...
Seite 121 Vorlage finden Sie unter 2N.com. Eigenschaften • Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N Access Unit QR. • Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein heit als auch für den Ausgang zu anderen Modulen verwendet werden.
Seite 122 • Mithilfe der frei zugänglichen App 2N Network Scanner. Anmeldung bei der Web-Konfigurationsoberfläche Geben Sie die IP-Adresse oder den Domainnamen 2N Access Unit QR in den Internetbrowser ein. Der Anmeldebildschirm wird angezeigt. Wenn der Anmeldebildschirm nicht erscheint, vergewissern Sie sich, dass Sie die richtige IP-Adresse eingegeben haben, den richtigen Port oder den richtigen Domainnamen.
Seite 123 Wenn das Gerät über Klemmen von einer externen Quelle über Klemmen mit Strom ver sorgt wird, erfolgt ein Zurücksetzen auf die Werkseinstellungen nur, wenn es auch vom LAN getrennt wird. Ermittlung der IP-Adresse Die IP-Adresse des Geräts kann auf folgende Art ermittelt werden: • Mithilfe der frei zugänglichen App 2N Network Scanner.
Seite 124 Nach der Installation der Applikation 2N Network Scanner starten Sie die Applikation über das Startme nü des Betriebssystems Microsoft Windows. Nach dem Start sucht die Applikation automatisch im lokalen Netzwerk nach allen 2N Geräten, die eine per DHCP zugewiesene oder statisch eingestellte IP-Adresse haben. Diese Geräte werden dann in der Tabelle angezeigt.
Seite 125 Groß-/Kleinschreibung, Ziffern, Sonderzeichen u. ä.). Aktualisierung der Firmware Bei der Installation von 2N Access Unit QR wird empfohlen, gleichzeitig die Gerätefirmware zu aktualisie ren. Die neueste Gerätefirmware finden Sie unter 2N.com. Die Firmware kann über die webbasierte Konfigurationsschnittstelle in der Sektion System > Wartung aktua...
Seite 126 Die Wiederherstellung der Werkseinstellung des Geräts mittels der Softwarekonfiguration erfolgt in der Sektion System > Wartung mithilfe der Wiederherstellung der Standardeinstellung. Um die Werkseinstellung mithilfe von Hardware wiederherzustellen 2N Access Unit QR verfahren Sie wie folgt: Wiederherstellung der Werkseinstellung CONTROL-Taste (S. 89) zwischen den Anschlüssen am Hauptgerät wird verwendet, um die ursprüngli...
Seite 127 • Verwendung von RFID-Karten und -Chips – durch Anbringen der Karte oder des Chips am Gerät, • Nutzung der App 2N My2N – durch Drücken des Touch-Teils des Geräts in der Nähe des Mobilgeräts mit der registrierten Anwendung 2N My2N, •...
Seite 128 Gerätesteuerung LED-Piktogramme Das folgende Foto zeigt die Position der Elemente auf der Vorderseite des Geräts. Kamera Lichtsensor Gesichert Zutritt erlaubt Farb Signalisierung Bei Geräten mit einem Display oder LED-Piktogrammen werden verschiedene Zustände farblich dargestellt. Statussignalisierung Farbe Status Beschreibung Aktive Zutritt sperren Tritt auf, wenn der Zutritt nicht erlaubt ist (Türschalter kann nicht aktiviert werden), oder tritt auch nach einer bestimmten Zeit nach Deaktivierung des Türschalters wieder auf.
Seite 129 Gerätesteuerung Farbe Status Beschreibung Blau Eingabe des Zutritts Tritt ein, wenn der Benutzer den Code eingibt und die Option zur codes Bestätigung des Codes signalisiert. Grün Aktivierung des Es tritt auf, wenn die Zutrittssperre deaktiviert ist und signalisiert das Zutritts Öffnen der Tür oder die Aktivierung des Schalters.
Seite 130 Wartung - Reinigung Wartung - Reinigung 2N Access Unit QR enthält keine umweltschädlichen Komponenten. Entsorgen Sie das Gerät im Einklang mit den geltenden Rechtsvorschriften. Beim Gebrauch kommt zur Oberflächenverschmutzung. Zur Entfernung des Schmutzes genügt meistens ein weiches mit sauberem Wasser angefeuchtetes Tuch. Zur Reinigung nehmen Sie Mittel her, die für Brillen, Optik, Bildschirme usw.
Seite 131 Problemlösung Problemlösung Die am häufigsten gelösten Probleme finden Sie auf den Seiten https://www.2n.com/faqs.
Seite 132 Technische Parameter Technische Parameter Leistungsarten IEEE PoE 802.3af (Class 0, max. 12,95 W) (Class 0, max. 12,95 W) Externe Quelle 12 V ±15 % / 3 A DC Audio Mikrofon Integriert Verstärker 5 W (class D) Lautsprecher 4 W / 8 Ω Schalldruckpegel (SPL max) 214 ×...
Seite 133 Technische Parameter Kamera Sensor 1/2,7''-Farb-CMOS JPEG-Auflösung Bis 1920 x 1440 Video Auflösung 1920 x 1440 Bildrate 30 fps Sensorempfindlichkeit 14000e-/lux-sec Blickwinkel 125° (H), 105° (V) Infrarotbeleuchtung NEIN Sensorempfindlichkeit ohne IR- 0,1 Lux ± 20 % Beleuchtung Brennweite 1,9 mm Videostream Protokolle •...
Seite 134 Technische Parameter Verwendete Bandbreite • PCMA, PCMU – 64 kbit/s (mit 85,6 kbit/s-Headern) Audio-Codecs • G.729 – 16 bps (mit 29,6 kbps-Headern) • G.722 – 64 kbit/s (mit 85,6 kbit/s-Headern) • L16 / 16 kHz – 256 kbps (mit Headern 277,6 kbps) Video-Codecs Streaming wird im Menü...
Seite 135 Technische Parameter Bluetooth Reichweite Einstellbar: • kurz ~ 0,5 m • mittel ~ 2 m • lang ~ bis zu 10 m RX-Empfindlichkeit bis zu –93 dBm Verbrauch 20 mA bei 12 V DC Betriebstemperatur -40 °C ~ +60 °C Lagertemperatur -40 °C ~ +70 °C Maße...
Seite 136 Technische Parameter Touchscreen-Modul Betriebstemperatur -20 bis 60°C Widerstandsniveau IK07 Telefonbuch Privat / Geschäft (für 10.000 Nutzer) I/O-Modul, Wiegand-Modul Maße 43 x 31,5 x 1,5 mm Mechanische Parameter Abdeckung Robuster Zinkguss mit Oberflächenbehandlung (geringfügige Unterschiede im Farbton der Ober fläche zwischen einzelnen Teilen sind zulässig). Körpermaterial Varianten: •...
Seite 137 Technische Parameter Mechanische Parameter Dose (minimales Loch in 108 x 238 x 45 der Wand) - Zweifachmodul 2 kg Gewicht (in Abhängigkeit Max. netto von der Konfiguration) Max. brutto 2,5 kg Betriebstemperatur −40 °C bis 60 °C Relative Luftfeuchtigkeit im Betrieb 10 bis 95 % (nicht kondensierend) Lagertemperatur −40 °C bis 70 °C...
Seite 138 Hersteller haftet für keine Schäden, die mit der Verwendung des ursprünglichen Passwortes entstehen. Der Hersteller haftet auch für keine Mehrkosten, die dem Kunden durch Telefongespräche auf Linien mit erhöhtem Tarif entstehen. Richtlinien, Gesetze und Anordnungen 2N Access Unit QR entspricht den folgenden Richtlinien und Vorschriften: • 2012/19/EU über Elektro- und Elektronik-Altgeräte.
Seite 139 Allgemeine Anweisungen und Vorsichtsmaßnahmen • 2014/53/EU über Funkanlagen • 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik geräten Industry Canada Dieses Gerät der Klasse B entspricht den Anforderungen des kanadischen Standards ICES/NMB-003. Gesetzgebung Thailands Gesetzgebung Japans 本製品は、シールドネットワークケーブル(STP)を使用して接続してください。また適切に接地してくださ...
