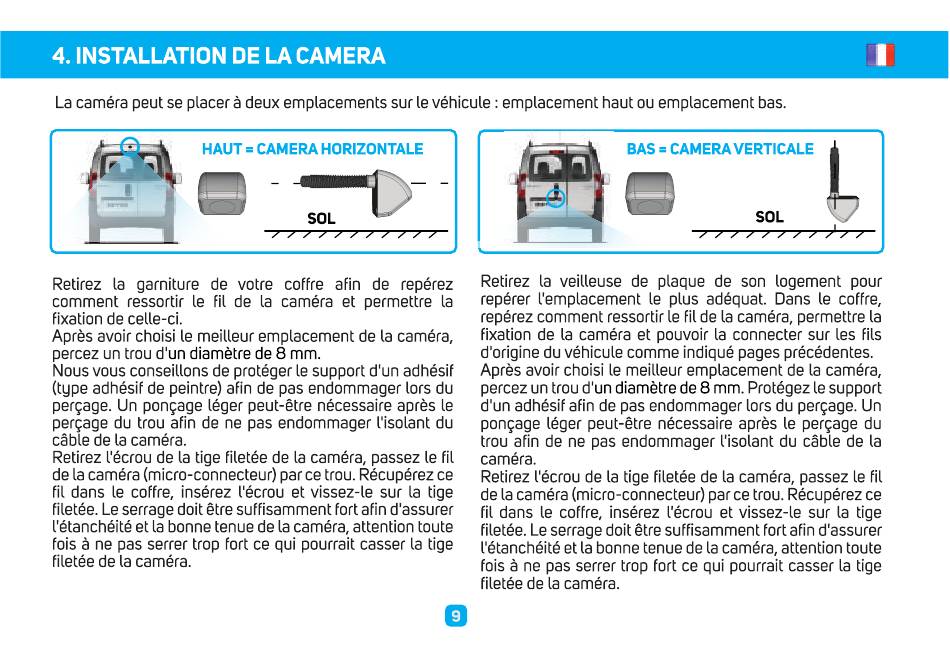

4. INSTALLATION
La caméra Peut se placer å deux emplacements sur le véhicule : emplacement haut ou emplacement bas.
HAUT
Retirez garniture de votre
comment ressortir le fil de la caméra et permettre la
fixation de celle-ci.
Aprés avoir choisi le meilleur emplacement de la caméra,
percez un trou d'un diamétre de 8 mm.
Nous voUs conseillons de protéger le support d'un adhésif
(tupe adhésif de peintre) afin de pas endommager (ors du
perqage.Un ponqage léger peut-étre nécessaire aprés le
pergage du trou afin de ne pas endommager l'isolant du
cäble de la caméra.
Retirez l'écrou de la tige filetée de la caméra,passez le fil
de la caméra(micro-connecteur) parce trou. Récupérezce
fil dans le coffre, insérez l'écrou et vissez-le sur la tige
filetée. Le serrage doit étre suffisamment fort afin d'assurer
l'étanchéité et la bonne tenue de la caméra, attention toute
fois å ne pas serrer trop fort ce qui pourrait casser la tige
filetée de la caméra.
DE LA CAMERA
CAMERA HORIZONTALE
SOL
coffre afin de repérez
BAS
Retirez la veilleuse de plaque de son logement
repérer ('emplacement le plus adéquat. Dans le coffre,
repérez comment ressortir le fil de la caméra, permettre la
fixation de la caméra et pouvoir la connecter sur les fils
d'origine du véhicule comme indiqué pages précédentes.
Aprés avoir choisi le meilleur emplacement
percez un trou d'un diamétre de 8 mm. Protégez le support
d'un adhésif afin de pas endommagerlors du pergage.Un
pongage Légerpeut-étre nécessaire aprés le perqage du
trou afin de ne pas endommager l'isolant du cäble de la
caméra.
Retirez l'écrou de la tige filetée de la caméra, passez le fil
de la caméra (micro-connecteur)par ce trou. Récupérezce
fil dans le coffre, insérez l'écrou et vissez-le sur la tige
filetée. Le serragedoit étre suffisamment fort afin d'assurer
l'étanchéité et la bonne tenue de la caméra, attention toute
fois å ne pas serrer trop fort ce qui pourrait casser la tige
filetée de la caméra.
CAMERA VERTICALE
SOL
de la caméra,
pour
