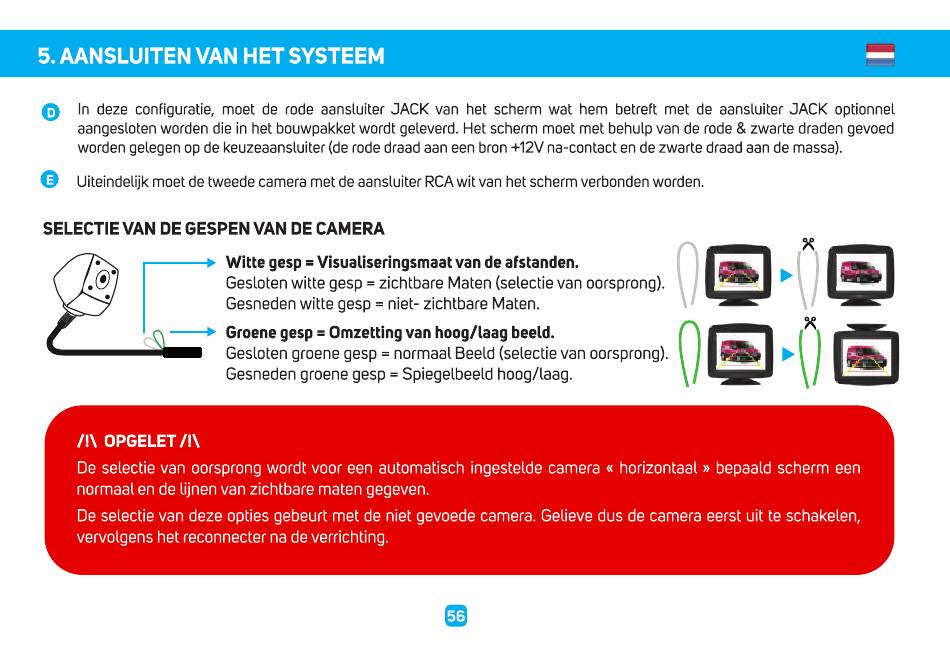

5. AANSLUITEN VAN HET SYSTEEM
o n deze configuratie, moet de rode aansluiter JACK van het scherm wat hem betreft met de aansluiter JACK optionnel
aangesloten worden die in het bouwpakket wordt geleverd. Het scherm moet met behulp van de rode & zwarte draden gevoed
worden gelegen op de keuzeaansluiter (de rode draad aan een bron +12V na-contact en de zwarte draad aan de massa).
o
Uiteindelijk moet de tweede camera met de aansluiter RCA wit van het scherm verbonden worden.
SELECTIE VAN DE GESPEN
.7 9
OPGELET
De selectie van oorsprong wordt voor een automatisch ingestelde camera « horizontaal » bepaald scherm een
normaal en de lijnen van zichtbare maten gegeven.
De selectie van deze opties gebeurt met de niet gevoede camera. Gelieve dus de camera eerst uit te schakelen,
vervolgens het reconnecter na de verrichting.
VAN DE CAMERA
Witte gesp = Visualiseringsmaat
Geslotenwitte gesp = zichtbare Maten (selectievan oorsprong).
Gesnedenwitte gesp= niet- zichtbare Maten.
Groenegesp Omzetting van hoog/laag beeld.
Geslotengroenegesp= normaal Beeld (selectievan oorsprong).
Gesneden groene gesp = Spiegelbeeld hoog/laag.
Van de afstanden.
