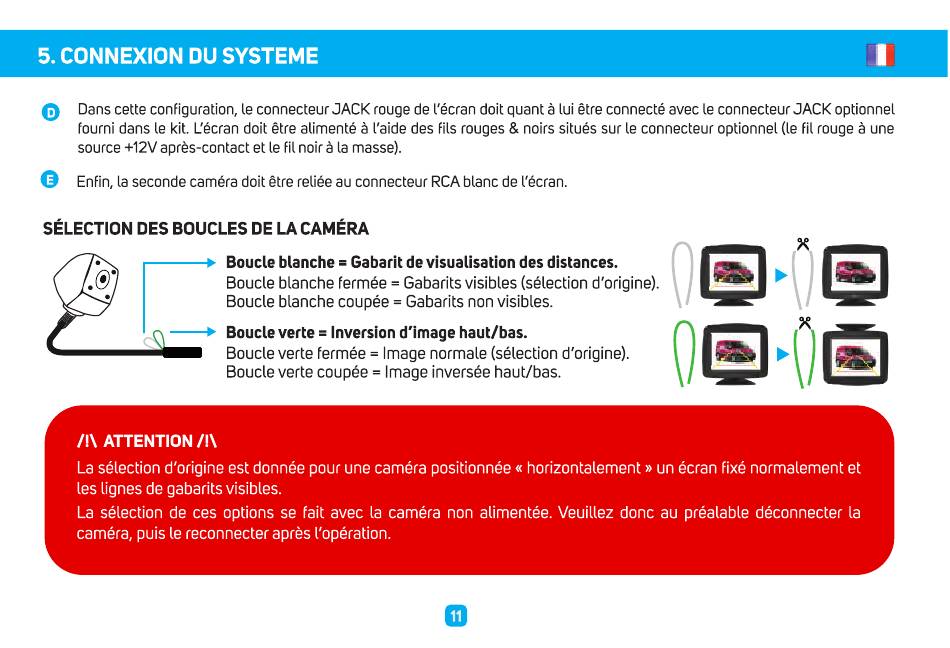

5. CONNEXION DU SYSTEME
o Dans cette configuration, le connecteur JACK rouge de l'écran doit quant å lui étre connecté avec le connecteur JACK optionnel
fourni dans le kit. L'écrandoit étre alimenté å ('aide des Fitsrouges & noirs situés sur le connecteur optionnel (le fil rouge å une
source +12V aprés-contact et le fil noir å la masse).
o
Enfin, la seconde caméra doit étre reliée au connecteur
SÉLECTION DES BOUCLESDE LA CAMÉRA
.7 9
ATTENTION
La sélection d'origine est donnée pour une caméra positionnée « horizontalement
les lignes de gabarits visibles.
La sélection de ces options se fait avec la caméra non alimentée_ Veuillez donc au préalable déconnecter la
caméra, puis le reconnecter apres l'opération.
Boucle blanche = Gabarit de visualisation
Boucle blanche fermée = Gabaritsvisibles (sélection d'origine).
Boucle blanche coupée = Gabarits non visibles.
Boucle verte = Inversion d'image haut/bas.
Boucle verte fermée = mage normale(sélection d'origine).
Boucle verte coupée = mage inversée haut/bas.
RCA blanc de l'écran.
des distances.
» un écran fixé normalement et
