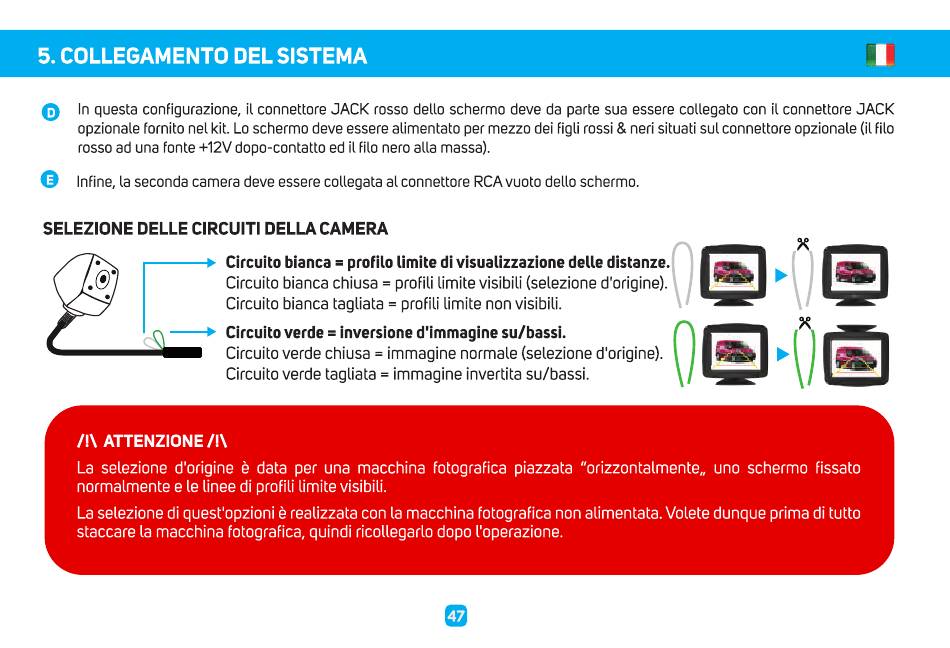

5. COLLEGAMENTO
O n questa configurazione, il connettore J ACKrosso delloschermo d evedapartesuaessere collegato conil connettore JACK
opzionale fornito nel kit. Lo schermo deve essere alimentato per mezzo dei Figlirossi & neri situati sul connettore opzionale (il filo
rosso ad una fonte +12V dopo-contatto ed il filo nero alla massa).
o
nfine, la seconda camera deve essere collegata al connettore RCAvuoto dello schermo.
SELEZIONE DELLE CIRCUITI
.7 9
ATTENZIONE
La selezione d'origine é data per una macchina fotografica piazzata "orizzontalmente„
normalmente e le linee di profili limite visibili-
La selezione di quest'opzioni é realizzata con la macchina fotografica non alimentata. Volete dunque prima di tutto
staccare la macchina fotografica, quindi ricollegarlo dopo l'operazione.
DEL SISTEMA
DELLA CAMERA
Circuito bianca = profilo limite di visualizzazione
Circuitobianca chiusa = profili limite visibili (selezioned'origine).
Circuitobianca tagliata = profili limite nonvisibili.
Circuito verde inversione d'immagine su/bassi.
Circuitoverdechiusa = immagine normale (selezioned'origine).
Circuito verde tagliata = immagine invertita su/bassi.
delle distanze.
uno schermo fissato
