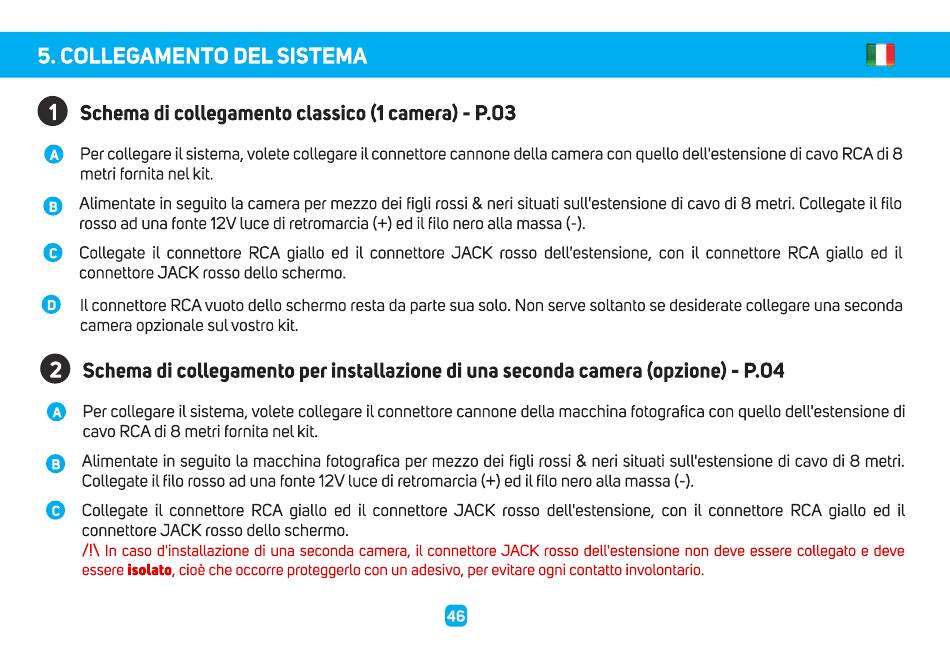

5. COLLEGAMENTO
Schemadi collegamento classico (I camera)- P.03
O
Percollegare il sistema,volete collegare il connettorecannone della cameracon quello dell'estensionedi cavo RCAdi 8
metri fornita nel kit.
Alimentate in seguito la camera per mezzo dei figli rossi & neri situati sull'estensione di cavo di 8 metri. Collegate il filo
rosso ad una fonte 12V luce di retromarcia (+) ed il filo nero alla massa (-).
Collegate il connettore RCA giallo ed il connettore JACK rosso dell'estensione, con il connettore RCA giallo ed il
connettore JACK rosso dello schermo.
II connettore RCA VUOtOdello schermo resta da parte sua solo. Non serve soltanto se desiderate collegare una seconda
camera opzionale sul vostro kit.
Schemadi collegamento per installazione di una secondacamera (opzione)- P.04
O Percollegare il sistema, voletecollegare il connettore cannone dellamacchinafotografica conquellodell'estensione d i
cavo RCA di 8 metri fornita nel kit.
O Alimentatein seguitola macchinafotografica per mezzodei figlirossi& neri situatisulliestensione d i cavodi 8 metri.
Collegate il filo rossoad una fonte 12Vluce di retromarcia(+) ed il filo neroalla massa(-).
Collegate il connettore
connettore JACK rosso dello schermo.
In caso d'installazione di una seconda camera, il connettore JACK rosso dell'estensione non deve essere collegato e deve
essere isolato, cioé che occorre proteggerlo con un adesivo, per evitare ogni contatto involontario.
DEL SISTEMA
RCA giallo ed il connettore JACK rosso dell'estensione, con il connettore RCA giallo ed il
