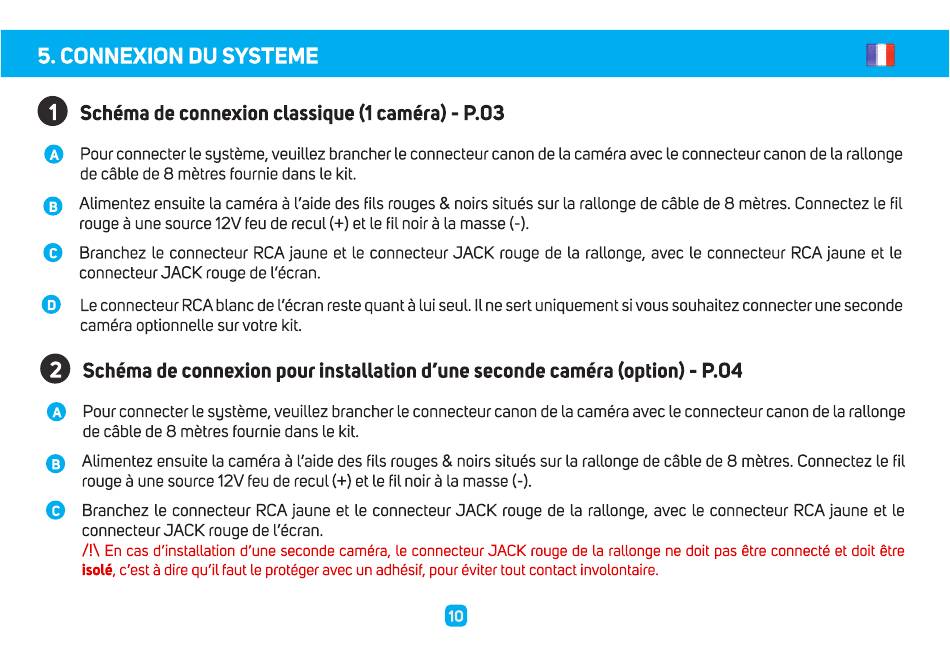

5. CONNEXION DU SYSTEME
Schémade connexion classique (I caméra) - P.03
O
Pour connecterle sgstéme,veuillez brancher le connecteur canon de la caméra avec le connecteur canon de la rallonge
de cåble de 8 métres
Alimentez ensuite la caméra å l'aide des fils rouges & noirs situés sur la rallonge de cäble de 8 metres. Connectez le fil
rouge å une source12Vfeu de recul (+) et le fil noir å la masse (-).
Branchez le connecteur RCAjaune et le connecteur JACK rouge de la rallonge, avec le connecteur RCAjaune et le
connecteur JACK rouge de l'écran.
Le connecteur RCA blanc de l'écran reste quant å lui seul. II ne sert uniquement si vous souhaitez connecter une seconde
caméra optionnelle sur votre kit.
Schémade connexion pour installation d'une secondecaméra (option) - P.04
o
Pour connecter le sustéme, veuillez brancher le connecteur canon de la caméra avec le connecteur canon de la rallonge
de cäble de 8 metres
O Alimentezensuitela caméra å l'aidedesfils rouges& noirssituéssurla rallongedecåblede 8 métres. C onnectez l e fil
rougeå une source 12Vfeude recul (+) et le fil noir å la masse (-).
Branchez le connecteur RCA jaune et le connecteur JACK rouge de la rallonge, avec le connecteur RCA jaune et le
connecteur JACK rouge de l'écran.
En cas d'installation d'une seconde caméra, le connecteur JACK rouge de la rallonge ne doit pas étre connecté et doit étre
isolé, c'est å dire qu'il faut le protéger avec un adhésif, pour éviter tout contact involontaire.
fournie dans le kit.
fournie dans le kit.
