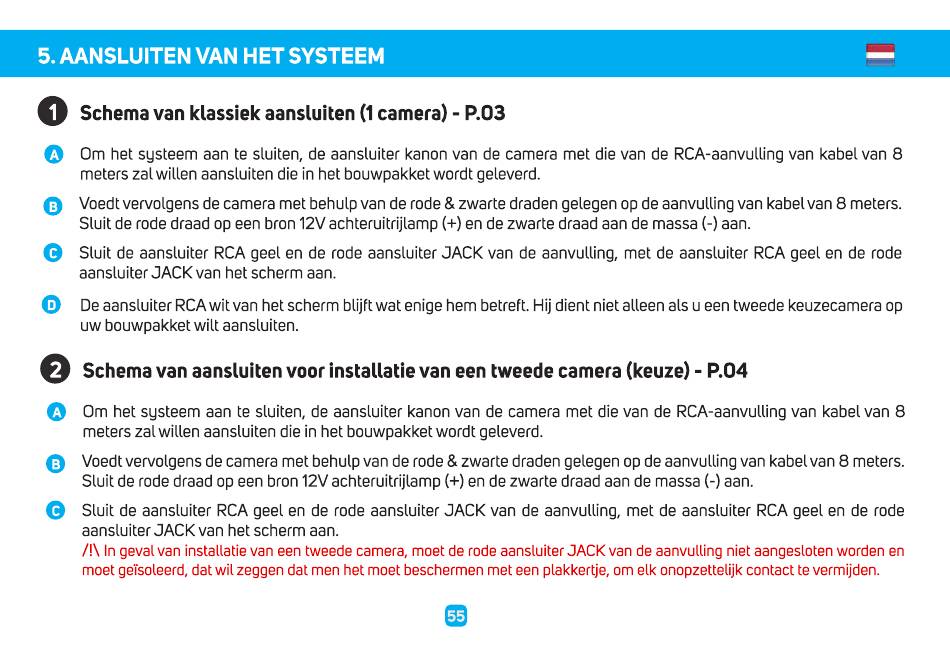

5. AANSLUITEN VAN HET SYSTEEM
Schema van klassiek aansluiten (I camera) - P.03
O
0m het sgsteem aan te sluiten, de aansluiter kanon van de camera met die van de RCA-aanvullingvan kabel van 8
meters zalwillen aansluiten die in het bouwpakket wordt geleverd.
Voedt vervolgens de camera met behulp van de rode & zwarte draden gelegen op de aanvulling van kabel van 8 meters.
Sluit de rodedraad op een bron12Vachteruitrijlamp (+) en de zwarte draad aan de massa (-) aan.
Sluit de aansluiter RCA geel en de rode aansluiter JACK van de aanvulling, met de aansluiter RCA geel en de rode
aansluiter JACK van het scherm
De aansluiter RCA wit van het scherm blijft wat enige hem betreft. Hij dient niet alleen als u een tweede keuzecamera op
uw bouwpakket wilt aansluiten.
Schema van aansluiten voor installatie van een tweede camera (keuze) - P.04
0 0m het susteemaante sluiten,de aansluiterkanonvan de cameramet dievan de RCA-aanvulling v ankabelvan 8
meters zal widen aansluiten die in het bouwpakket wordt geleverd.
O Voedtvervolgens de camera metbehulp vanderode& zwartedraden gelegen opdeaanvulling vankabel v an8 meters.
Sluit de rode draad op een bron 12V achteruitrijlamp
Sluit de aansluiter RCA geel en de rode aansluiter JACK van de aanvulling, met de aansluiter RCA geel en de rode
aansluiter JACK van het scherm aan.
In geval van installatie van een tweede camera, moet de rode aansluiter JACK van de aanvulling niet aangesloten worden en
moet geisoleerd, dat wil zeggen dat men het moet beschermen met een plakkertje, om elk onopzettelijk contact te vermijden.
aan.
(+) en de zwarte draad aan de massa (-) aan.
