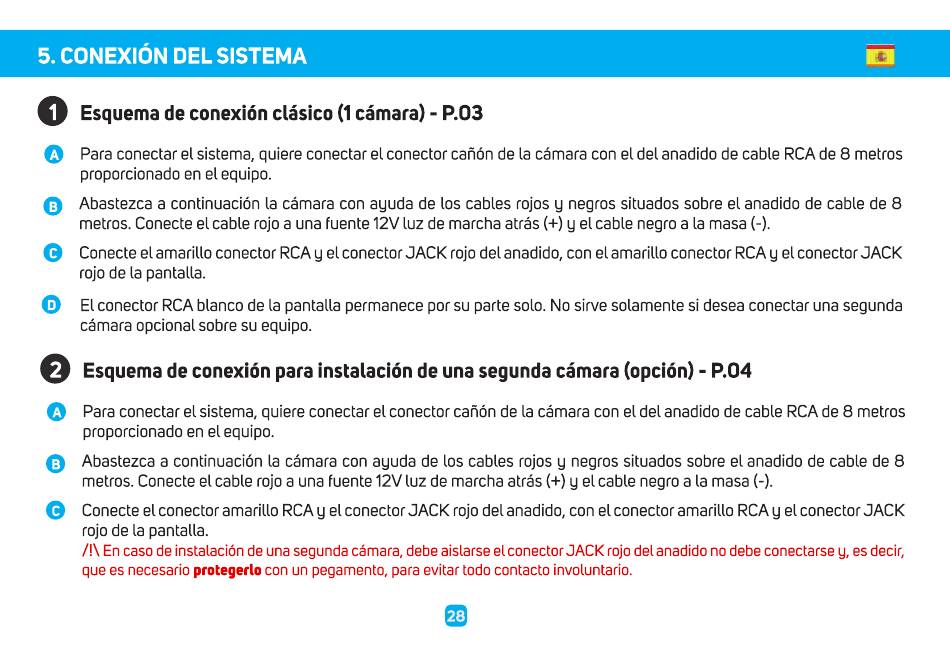

5. CONEXIÖN DEL SISTEMA
Esquemade conexiön cläsico (I cämara) - P.03
O
Para conectar el sistema, quiere conectar el conector cahön de la cåmara con el del anadido de cable RCA de 8 metros
proporcionado en el equipo.
Abastezca a continuaciån la cåmara con auuda de los cables rojos U negros situados sobre el anadido de cable de 8
metros. Conecte el cable rojoa una fuente12Vluz de marcha atrås (+) U el cable negroa la masa (-).
Conecte elamarillo conector RCAUel conectorJACK rojo del anadido,con elamarillo conector RCAu el conector JACK
rojo de la pantalla.
El conector RCA blanco de la pantalla permanece por su parte solo. No sirve solamente si desea conectar una segunda
cåmara opcional sobre su equipo.
Esquemade conexiön para instalaci6n de una segunda cémara (opci6n) - P.04
O Paraconectar e l sistema, q uiereconectar e l conectorcanonde la camara conel delanadido de cableRCA de 8 metros
proporcionado en el equipo.
O Abastezca a continuaciån la cåmaraconauudade loscablesrojosUnegrossituados sobreel anadido de cablede 8
metros. Conecteel cable rojo a una Fuente12Vluz de marcha atrås (+) y el cable negro a la masa (-).
Conecte el conector amarillo RCA g el conector JACK rojo del anadido, con el conector amarillo RCAg el conectorJACK
rojo de la pantalla.
En caso de instalaciÖnde una segunda cåmara, debe aislarse el conector JACK rojo del anadido no debe conectarse y, es decir,
que es necesario protegerlo con un pegamento, para evitar todo contacto involuntario.
