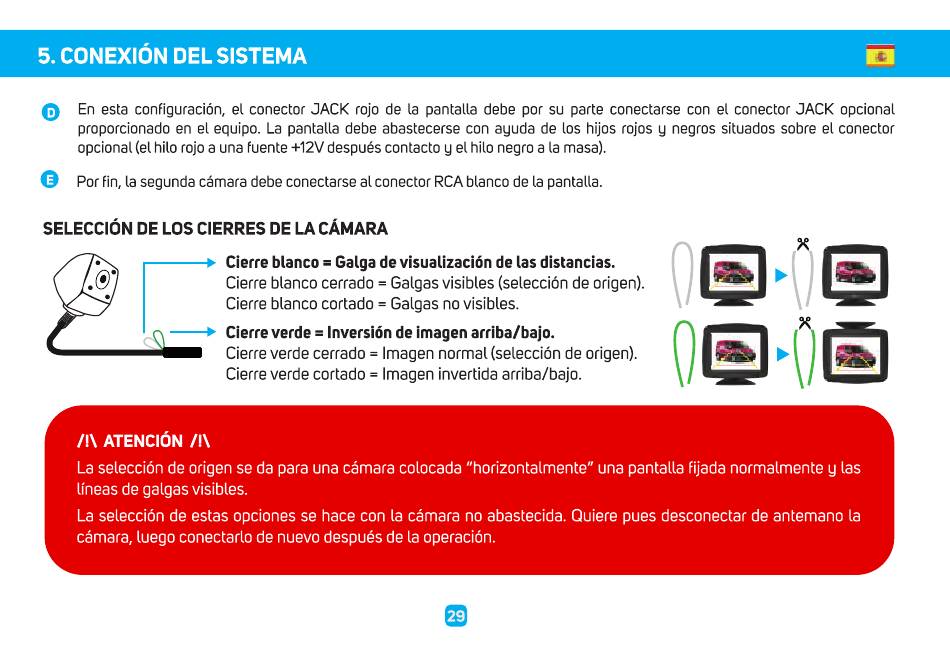

5. CONEXIÖN DEL SISTEMA
O Enestaconfiguraciån, el conector J ACKrojode la pantalla debeporsu parteconectarse c onel conector J ACKopcional
proporcionado en el equipo. La pantalla debe abastecerse con auuda de los hijos rojos U negros situados sobre el conector
opcional (el hilo rojo a una fuente +12V después contacto y el hilo negro a la masa).
Por fin, la segunda camara debe conectarse al conector RCA blanco de la pantalla.
SELECCIÖNDE LOS CIERRES DELA CÅMARA
.7 9
ATENCIÖN
La selecciån de Origen se da para una cåmara colocada "horizontalmente"
lineas de galgas visibles.
La selecciön de estas opciones se hace con la cåmara no abastecida. Quiere pues desconectar de antemano la
cåmara, luego conectarlo de nuevo después de la operaciön.
Cierre blanco = Galga de visualizaci6n de las distancias.
Cierreblanco cerrado = Galgasvisibles (selecciönde origen).
Cierreblanco cortado = Galgasno visibles.
Cierreverde Inversiön de imagenarriba/bajo.
Cierreverdecerrado = Imagen normal (selecciånde origen).
Cierre verde cortado = Imagen invertida arriba/bajo.
una pantalla fijada normalmente U las
