Produktbeschreibung
Funktionsprinzip
2.2.3
Die Gasgeschwindigkeits-Messgeräte FLOWSIC100 arbeiten nach dem Prinzip der
Ultraschall-Laufzeitdifferenzmessung. Auf beiden Seiten eines Kanals oder einer
Rohrleitung werden Sende-/Empfangseinheiten in einem bestimmten Neigungswinkel
zum Gasstrom montiert.
Die Sende-/Empfangseinheiten enthalten piezoelektrische Ultraschallwandler, die
abwechselnd als Sender und Empfänger arbeiten. Die Schallimpulse werden im Winkel α
zur Strömungsrichtung des Gases abgestrahlt. In Abhängigkeit vom Winkel α und der
Gasgeschwindigkeit
unterschiedliche Laufzeiten für die jeweilige Schallrichtung (Formeln 2.1 und 2.2). Die
Laufzeiten der Schall-impulse unterscheiden sich dabei umso mehr, je höher die
Gasgeschwindigkeit und je kleiner der Winkel zur Strömungsrichtung ist.
Die Gasgeschwindigkeit v wird aus der Differenz beider Laufzeiten unabhängig vom Wert
der Schallgeschwindigkeit ermittelt. Änderungen der Schallgeschwindigkeit durch Druck-
oder Temperaturschwankungen haben damit bei diesem Messverfahren keinen Einfluss
auf die ermittelte Gasgeschwindigkeit.

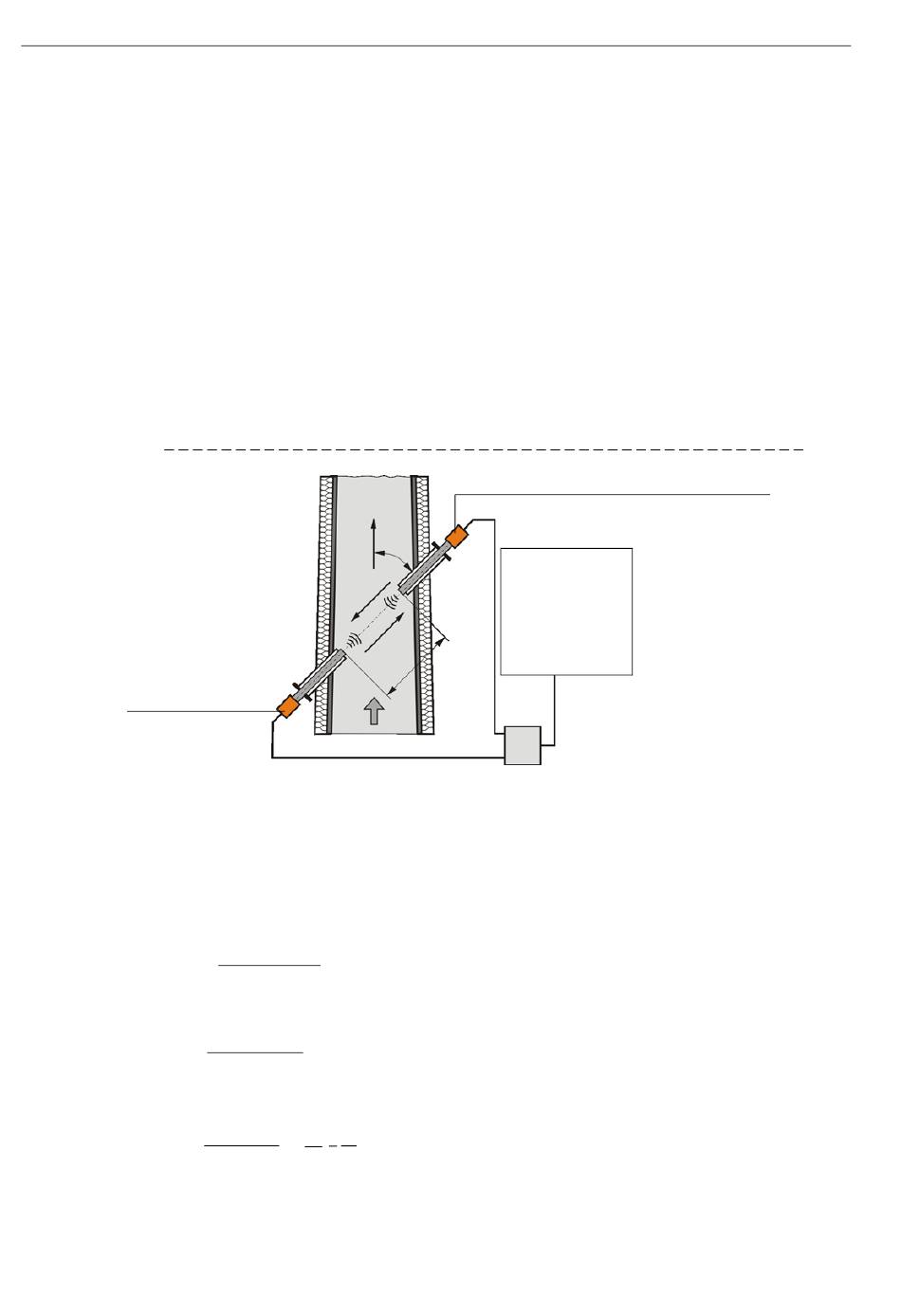

Bild 3
Funktionsprinzip FLOWSIC100
Sende-/Empfangs-
einheit
FLSE100-Master (A)
Ermittlung Gasgeschwindigkeit
Der Messpfad L entspricht der aktiven Messstrecke, d.h. der frei durchströmten Strecke.
Mit dem Messpfad L, der Schallgeschwindigkeit c und dem Neigungswinkel α zwischen
Schall- und Strömungsrichtung gilt für die Laufzeit des Schalls bei Schallaussendung in
Richtung des Gasstromes (Vorwärtsrichtung):
t
v
Gegen den Gasstrom (Rückwärtsrichtung) gilt:
t
=
r
Die Auflösung nach v ergibt:
v =
16
B E T R I E B S A N L E I T U N G
8030363/AE00/V1-0/2023-05
v
ergeben
v
t
L
=
c + v · cos α
L
c - v · cos α
(
)
L
1
1
·
2 · cos α
t
t
v
r
sich
durch
Sende-/Empfangseinheit FLSE100 - Slave (B)
a
Übergeordnetes
r
Leitsystem
t
v
L
(2.1)
(2.2)
(2.3)
FLOWSIC100 Transmitter
„Mitnahme-
bzw.
Bremseffekte"
v =
Gasgeschwindigkeit in m/s
L =
Messstrecke in m
α
=
Neigungswinkel in °
t
=
Laufzeit des Schalls
v
in Strömungsrichtung
t
=
Laufzeit des Schalls
r
entgegen der Strömung
