FLOWSIC100 Transmitter

Montage

3 . 2

Alle Montagearbeiten sind bauseits auszuführen. Dazu zählen:

 Anbau der Flansche mit Rohr bzw. Stutzen für Hochdruckversionen

 Montage von Wetterschutzhauben

Einbau der Flansche mit Rohr

3.2.1

Kanal-/Rohrdurchmesser > 0,5 m

3.2.1.1

Durchzuführende Arbeiten

 Anbaustellen so ausmessen, dass der vorgesehene Einbauwinkel erreicht wird (bei

Montage von zwei Flanschen mit Rohr Durchmesser beachten) und Montageort

anzeichnen

 Isolierung (sofern vorhanden) entfernen.

 Passende ovale Öffnungen in die Kanalwand schneiden; bei Stein- und Betonkaminen

ausreichend große Löcher bohren (Kopiervorlagen für Öffnungen siehe Anhang).

 Flansch mit Rohr gemäß Bild 20 in die Öffnung einsetzen,

– dabei minimale Einzugslänge Le (>20 mm bzw. gemäß Bild 19 und Tabelle) einhalten,

– grob ausrichten und mit wenigen Schweißpunkten anheften,

– bei Stein- und Betonkaminen an einer Halteplatte anheften (→ S. 42, Bild 21).

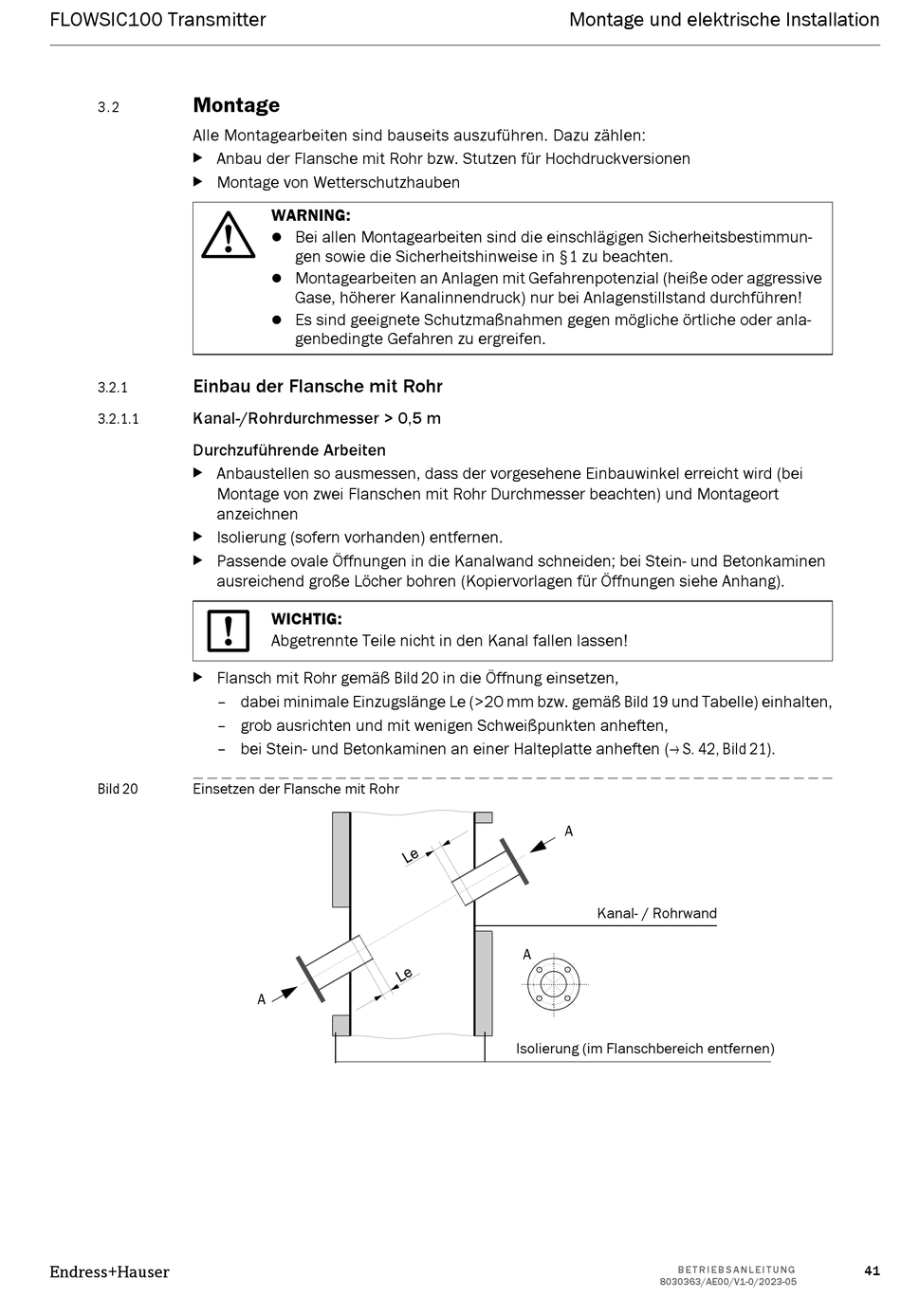

Bild 20

Einsetzen der Flansche mit Rohr

Endress+Hauser

WARNING:

● Bei allen Montagearbeiten sind die einschlägigen Sicherheitsbestimmun-

gen sowie die Sicherheitshinweise in §1 zu beachten.

● Montagearbeiten an Anlagen mit Gefahrenpotenzial (heiße oder aggressive

Gase, höherer Kanalinnendruck) nur bei Anlagenstillstand durchführen!

● Es sind geeignete Schutzmaßnahmen gegen mögliche örtliche oder anla-

genbedingte Gefahren zu ergreifen.

WICHTIG:

Abgetrennte Teile nicht in den Kanal fallen lassen!

Montage und elektrische Installation

Kanal- / Rohrwand

Isolierung (im Flanschbereich entfernen)
