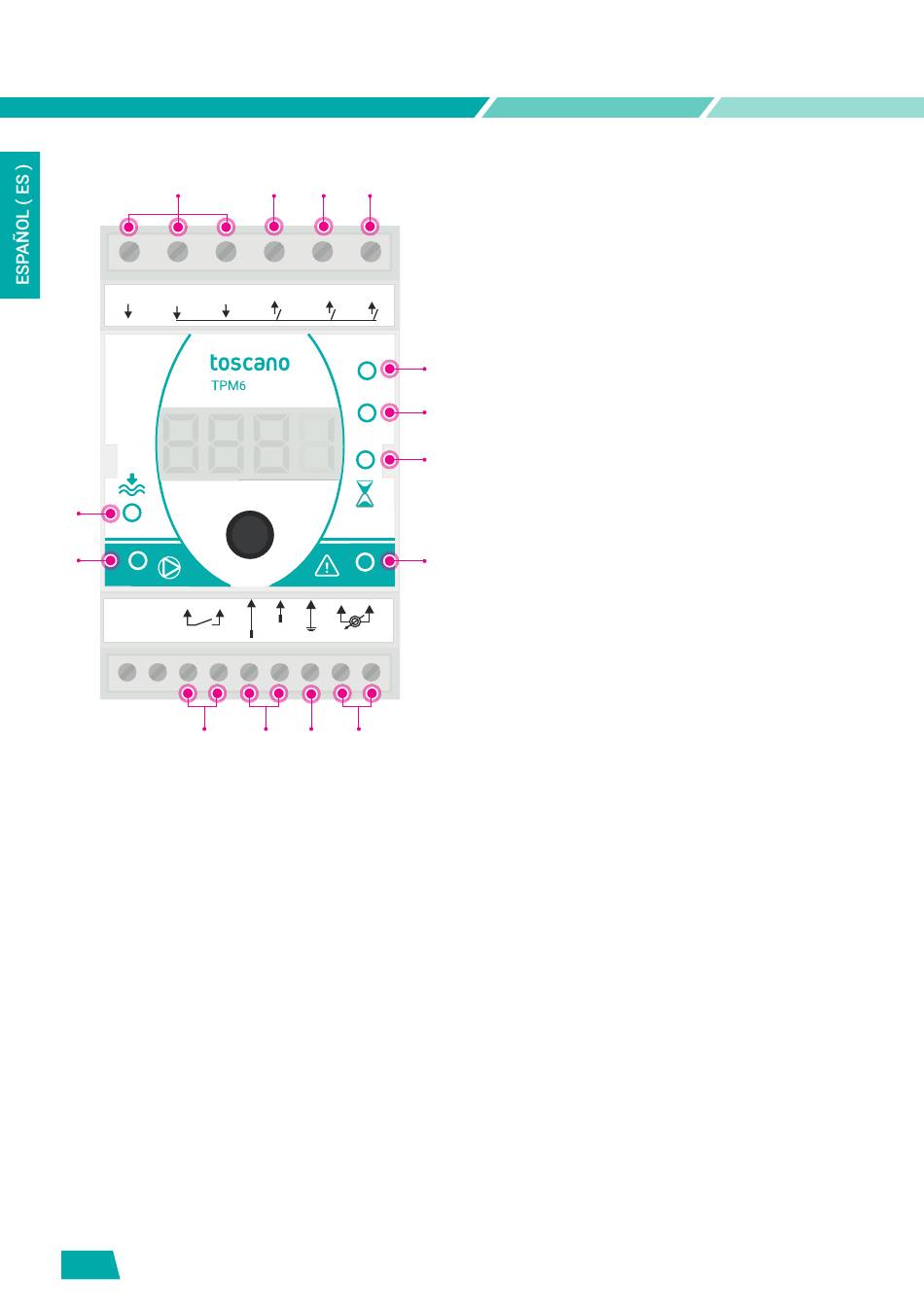

1. MÓDULO DE CONTROL
A
400V 0V 230V
push to
reset
1
2
EXT.ON/OFF
E
El módulo de control dispone de un botón giratorio central, mediante el cual se puede
acceder y realizar cambios en los parámetros. Para acceder a un parámetro es
necesario girar este botón en el sentido de las agujas del reloj hasta que se ilumine el
LED correspondiente al parámetro que se desee modificar y pulsar.
2
B C D
PUMP LEVEL ALARM
3
Imax
4
Imin
5
push>4s
man
RUN
6
C.TR
F G H
Pilotos
1. Nivel bajo
2. Bomba en marcha
3. Ajuste de sobrecarga
4. Ajuste de bajacarga
5. Ajuste de tiempo de rearme
6. Alarma
Entradas/Salidas
A. Entrada de alimentación
B. Salida a motor
C. Salida de contador de cabecera
D. Salida de alarma
E. Entrada de control externo
(EXT. ON/OFF)
F. Entrada de sondas de nivel
(máximo y mínimo)
G. Entrada de toma de tierrra (PE)
H. Entrada para
toroidal
transformador
