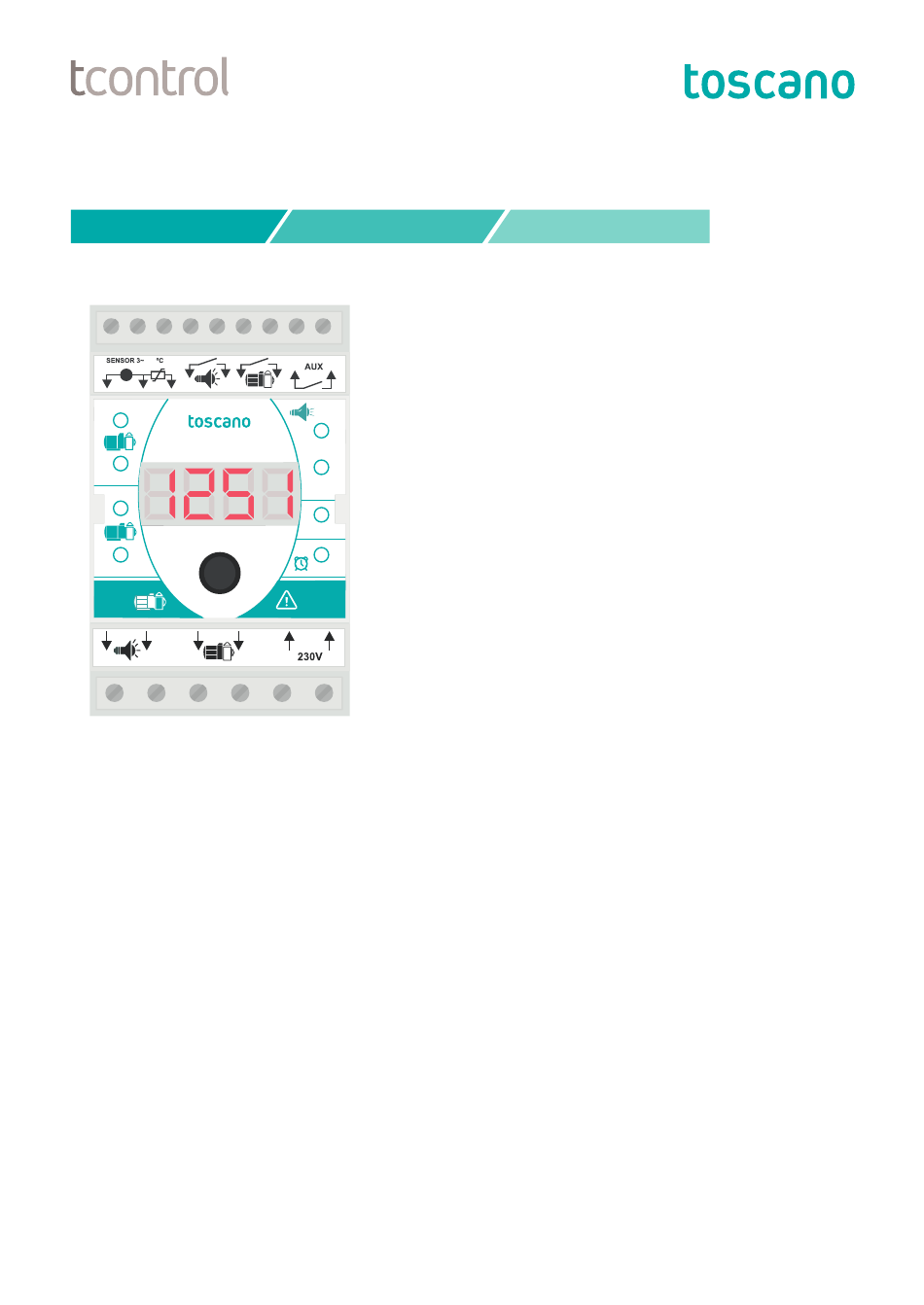

Digitales steuerungs- und schutzmodul für schwimmbäder
Vorschau ausblenden Andere Handbücher für tcontrol TPM7-POOL:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

TPM7-POOL
ON
TPM7 POOL
1
OFF
ON
2
push to
reset
OFF
Distribuido por Adajusa
ESPAÑOL ( ES ) Manual de usuario
Módulo de control y protección digital para depuradoras
ENGLISH ( EN ) User manual
Digital control and protection module for swimming-pools
ON
FRANÇAIS ( FR ) Guide de l'utilisateur
Module numérique de contrôle et de protection pour les
OFF
stations d'épuration des eaux usées
AUX
push>4s
man
DEUTSCH ( DE ) Benutzerhandbuch
Digitales
Schwimmbäder
Steuerungs-
und
Ed. 0.23
Schutzmodul
für
Inhaltsverzeichnis
loading

Verwandte Anleitungen für toscano tcontrol TPM7-POOL

Inhaltszusammenfassung für toscano tcontrol TPM7-POOL

  • Seite 1 Distribuido por Adajusa TPM7-POOL Ed. 0.23 ESPAÑOL ( ES ) Manual de usuario Módulo de control y protección digital para depuradoras ENGLISH ( EN ) User manual Digital control and protection module for swimming-pools TPM7 POOL FRANÇAIS ( FR ) Guide de l’utilisateur Module numérique de contrôle et de protection pour les stations d’épuration des eaux usées push>4s...
  • Seite 3 Distribuido por Adajusa CONTENT / INHALTSVERZEICHNIS ENGLISH (EN) 1. MODULE OVERVIEW ....................12 2. WIRING ........................ 13 3. START-UP ......................13 4. MANUAL FILTRATION ..................14 5. MANUAL LIGHTING .................... 15 6. PUMP OPERATION DATA DOWNLOAD ............. 15 7. FILTRATION PUMP PROTECTION ..............16 8.
  • Seite 5 WARNING: Additional protection of the pump motor may be added when necessary in the installation. WARNING: If the equipment is used or modified outside the manufacturer’s specifications, Toscano disclaims all liability due to improper use. The interior of the equipment should only be handled by personnel of our technical service.

  • Seite 36: Produkt Überblick

    Distribuido por Adajusa 1. PRODUKT ÜBERBLICK push>4s push to reset Anschlussklemmen Piloten A. Stromwandlereingang (In>14A) 1. Beleuchtungsprogramm (ON/OFF) B. Eingang für Relais der Wärmepumpe 2. Hilfsausgang und/oder Umgebungstemperatursensor 3. Aktuelle Uhrzeit C. Eingang Beleuchtungssteuerung 4. Alarm / Kalibrierung D. Eingang Pumpensteuerung 5.

  • Seite 37: Conexionado

    Distribuido por Adajusa 2. CONEXIONADO 3. INBETRIEBNAHME Einstellung der Uhrzeit push>4s push>4s push>4s push to push>4s push to push to push to reset reset reset reset Auswählen Drücken Wert einstellen Bestätigen Im Falle eines Stromausfalls, wenn die Unterbrechung weniger als 60 Minuten dauert, geht die Zeit nicht verloren.

  • Seite 38: Filter Und Beleuchtungsprogramm

    Distribuido por Adajusa Filter und Beleuchtungsprogramm push>4s push to push>4s push to push>4s push to push to push>4s reset reset reset reset Auswählen Drücken Wert einstellen Bestätigen Um ein Programm ZU Programm Programm annullieren wählen Sie die in Arbeit Abschaltung gleiche Uhrzeit bei ON und OFF 4.

  • Seite 39: Manuelle Beleuchtung

    Distribuido por Adajusa 5. MANUELLE BELEUCHTUNG Scheinwerfer einzus/auszuschalten push>4s push>4s push to push>4s push to push to push>4s push to reset reset reset reset 4’’ 4’’ Auswählen Länger als 4 Auswählen Länger als 4 Sekunden drücken Sekunden drücken 6. DATENAUSLESUNG Geräteidentifi zierung Anzahl Betriebsstunden Anzahl Pumpenstarts...

  • Seite 40: Schutz Der Pumpe

    Distribuido por Adajusa 7. SCHUTZ DER PUMPE Kalibrierung des Pumpenschutzes TPM7-POOL stellt sich bei der 1 Inbetriebnahme selbst ein. Wenn Sie eine weitere automatische Kalibrierung durchführen möchten, befolgen Sie die folgenden Schritte.Sobald Sie aktiviert wird, stellt die Pumpe sich während der ersten 8 Minuten des Betriebs selbst ein. push>4s push>4s push>4s...

  • Seite 41: Externe Steuerelemente

    Distribuido por Adajusa 8. EXTERNE STEUERELEMENTE Pumpensteuerung TPM POOL TPM POOL Durch Schließen des Zulaufs mit 1 Impuls wird die Pumpe in Betrieb gesetzt. push>4s push to Durch Schließen des Zulaufs mit 1 Impuls wieder wird Betrieb der reset push to reset Pumpe pausiert.

  • Seite 42: Ändern Der Beleuchtungsfarbe

    Distribuido por Adajusa Ändern der Beleuchtungsfarbe 3 Sekunden lang drücken, um die Beleuchtungsfarbe zu ändern. TPM POOL Stop zum Nachfüllen push>4s push to FILL reset Wenn wir den Kontakt für mehr als 5 Sekunden schließen, stoppt die Pumpe. Sie kann verwendet werden, um die Filtration zu stoppen, während der Ausgleichsbehälter control temperatura in Überlauf-Schwimmbädern nachgefüllt wird.

  • Seite 43: Umgebungstemperatursensor

    Distribuido por Adajusa Umgebungstemperatursensor Tª 2ºC 0ºC Externer Umgebungstemperatursensor (Anti-Frost). Setzt die Pumpe in Betrieb wenn die Umgebungstemperatur sehr niedrig ist. Hilfskontakt (AUX) contacto auxiliar push>4s push>4s push to reset Der Kontakt des Hilfsrelais (AUX) ist potentialfrei und aktiviert sich zur gleichen Zeit wie die Pumpe.

  • Seite 44: Bluetooth/Wifi-Verbindung

    Distribuido por Adajusa 9. BLUETOOTH/WIFI-VERBINDUNG RJ11-Anschluss TPM7-POOL ist ein Modell, an das wahlweise ein externes Kommunikationsmodul Tpool-B oder Tpool-W über den RJ11-Anschluss angeschlossen werden kann. Als externe Kommunikationsmodule wird die Reichweite der Geräte erheblich verbessert. TPM7 POOL push to push>4s reset TPOOL-B 10.

  • Seite 45: App Tool

    Distribuido por Adajusa 11. APP TOOL Herunterladen der App “TPOOL” for bluetooth module for wifi module App android App iOS App android App iOS App öffnen und das Gerät KOPPELN Drücken Benutzeroberfläche der App. Tpool wifi Betrieb nach Mit Bluetooth verbinden Temperatur Alarm Pumpe / Reset Manuelle...
