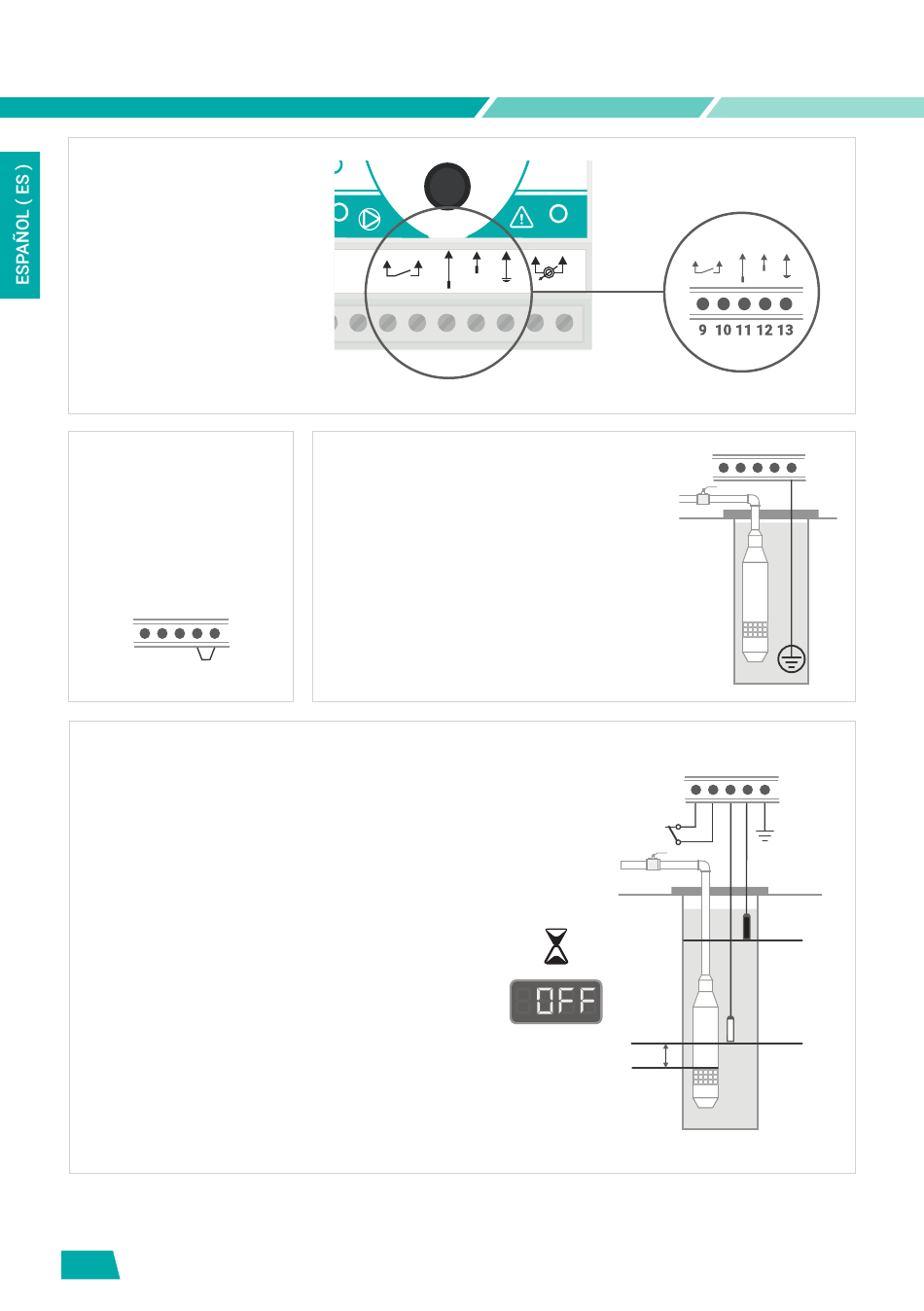

5. CONEXIONADO DE CONTROL
●
Bornas de control
EXT. ON/OFF: 9 y 10
Nivel bajo: 11
Nivel alto: 12
Tierra: 13
●
No usado
Si no se usa
habrá que
puentear las
bornas 12 y 13
9 10 11 12 13
●
2 sondas
Cuando el nivel alcanza la sonda de nivel
alto, la bomba arranca. La bomba sigue
en marcha hasta que se descubre la
sonda de nivel mínimo.
Para un correcto funcionamiento, el
ajuste del tiempo de rearme deberá ser
"OFF".
6
push>4s
push to
man
reset
EXT.ON/OFF
●
Sonda adicional para depósito
aislante
Si el depósito es de material
aislante hay que añadir una sonda
adicional en el fondo conectada a
tierra (13).
2 Sondas
RUN
EXT.ON/OFF
C.TR
9 10 11 12 13
9 10 11 12 13
OK
ON
OFF
