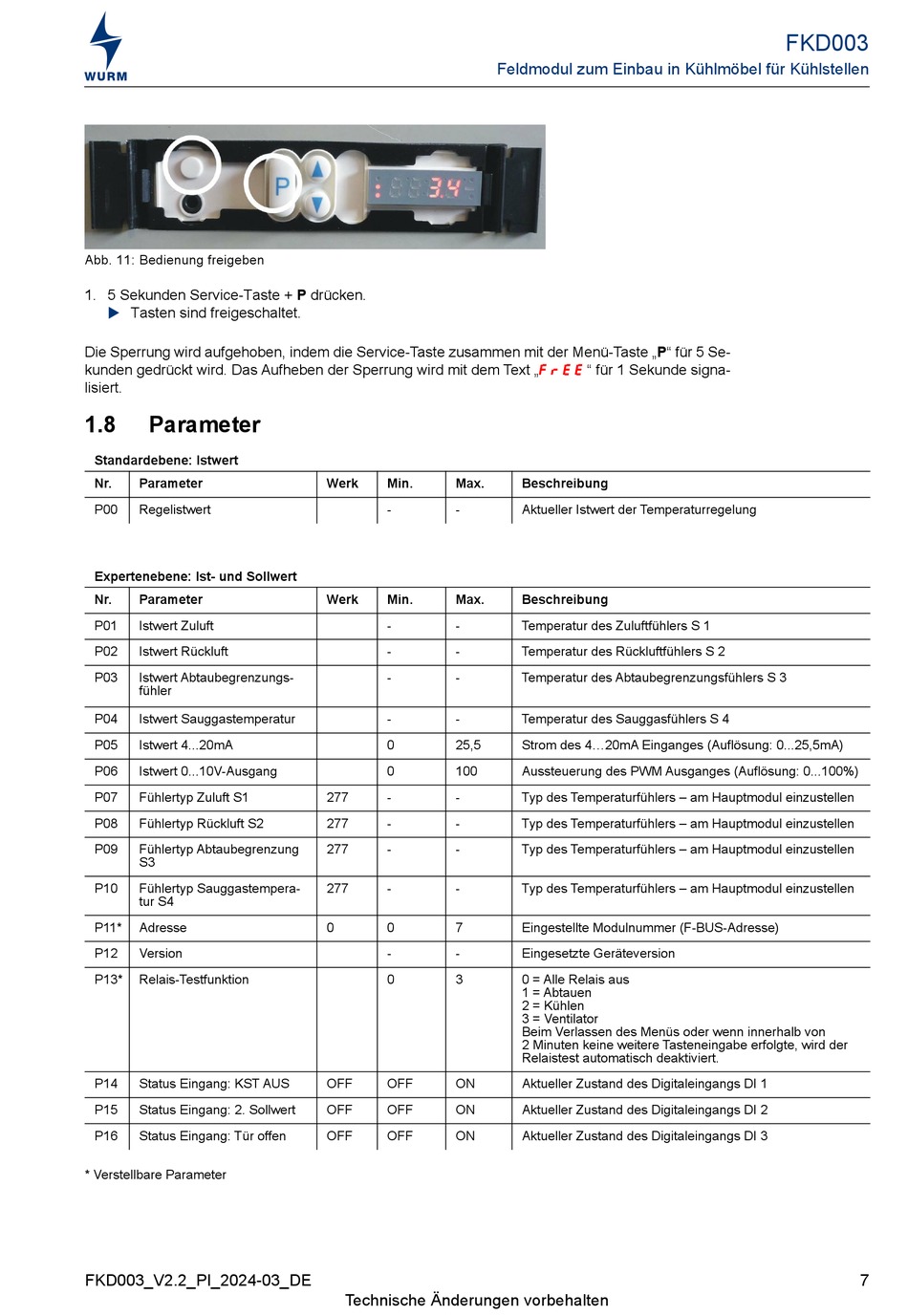

Abb. 11: Bedienung freigeben
1. 5 Sekunden Service-Taste + P drücken.
Tasten sind freigeschaltet.
Die Sperrung wird aufgehoben, indem die Service-Taste zusammen mit der Menü-Taste „P" für 5 Se-
kunden gedrückt wird. Das Aufheben der Sperrung wird mit dem Text „" für 1 Sekunde signa-
lisiert.
1.8
Parameter
Standardebene: Istwert
Nr.
Parameter
P00
Regelistwert
Expertenebene: Ist- und Sollwert
Nr.
Parameter
P01
Istwert Zuluft
P02
Istwert Rückluft
P03
Istwert Abtaubegrenzungs-
fühler
P04
Istwert Sauggastemperatur
P05
Istwert 4...20mA
P06
Istwert 0...10V-Ausgang
P07
Fühlertyp Zuluft S1
P08
Fühlertyp Rückluft S2
P09
Fühlertyp Abtaubegrenzung
S3
P10
Fühlertyp Sauggastempera-
tur S4
P11*
Adresse
P12
Version
P13*
Relais-Testfunktion
P14
Status Eingang: KST AUS
P15
Status Eingang: 2. Sollwert
P16
Status Eingang: Tür offen
* Verstellbare Parameter
FKD003_V2.2_PI_2024-03_DE
Feldmodul zum Einbau in Kühlmöbel für Kühlstellen
Werk
Min.
Max.
-
-
Werk
Min.
Max.
-
-
-
-
-
-
-
-
0
25,5
0
100
277
-
-
277
-
-
277
-
-
277
-
-
0
0
7
-
-
0
3
OFF
OFF
ON
OFF
OFF
ON
OFF
OFF
ON
Technische Änderungen vorbehalten
Beschreibung
Aktueller Istwert der Temperaturregelung
Beschreibung
Temperatur des Zuluftfühlers S 1
Temperatur des Rückluftfühlers S 2
Temperatur des Abtaubegrenzungsfühlers S 3
Temperatur des Sauggasfühlers S 4
Strom des 4...20mA Einganges (Auflösung: 0...25,5mA)
Aussteuerung des PWM Ausganges (Auflösung: 0...100%)
Typ des Temperaturfühlers – am Hauptmodul einzustellen
Typ des Temperaturfühlers – am Hauptmodul einzustellen
Typ des Temperaturfühlers – am Hauptmodul einzustellen
Typ des Temperaturfühlers – am Hauptmodul einzustellen
Eingestellte Modulnummer (F-BUS-Adresse)
Eingesetzte Geräteversion
0 = Alle Relais aus
1 = Abtauen
2 = Kühlen
3 = Ventilator
Beim Verlassen des Menüs oder wenn innerhalb von
2 Minuten keine weitere Tasteneingabe erfolgte, wird der
Relaistest automatisch deaktiviert.
Aktueller Zustand des Digitaleingangs DI 1
Aktueller Zustand des Digitaleingangs DI 2
Aktueller Zustand des Digitaleingangs DI 3
FKD003
7
