WURM Animus ANI-2F1 Handbuch
Vorschau ausblenden Andere Handbücher für Animus ANI-2F1:

Werbung

1 ANI-2F1

Modul zur Prozessregelung von CO

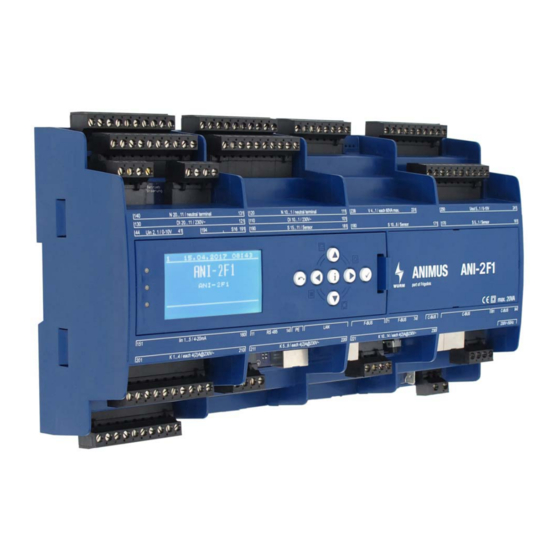

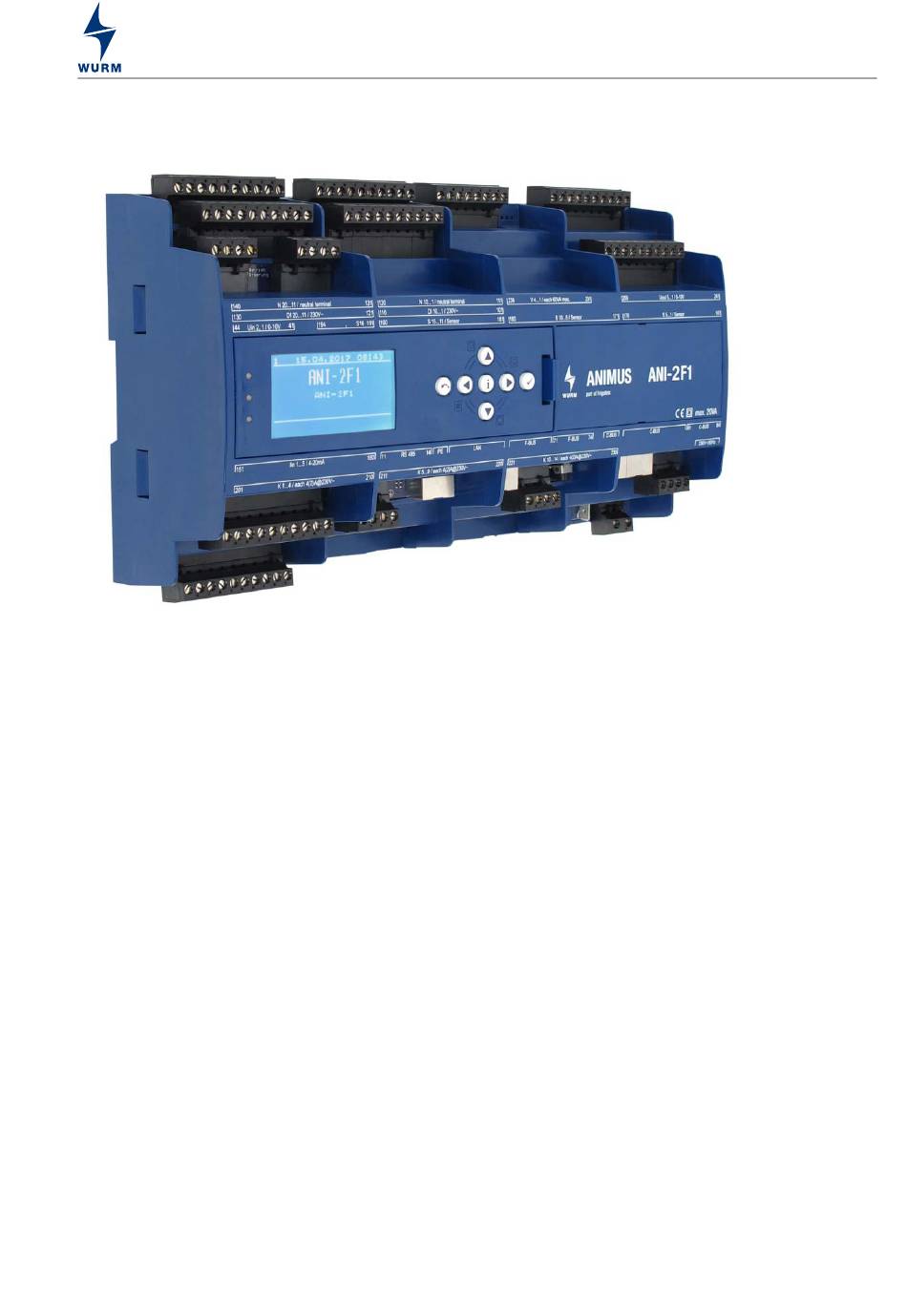

Abb. 1: Frontansicht ANI-2F1 mit Bedienteil ANI-C

1.1 Merkmale

Standard Verbundregler mit 2 Verdichtern, geregelt nach Verdampfungstemperatur
-
1. Verdichter stetig (FU), Verdichter 2 direkt angesteuert
-
Einfacher Grundlastwechsel
-
Überwachung von Sauggastemperatur
-
Pendelschutzfunktion
-
Sperrzeit nach Verdichterstörung
-
Zweistufiger Lastabwurf und Schnellrücklauf
-
Betriebsstundenzähler für jeden Verdichter
Regelung von Hoch- und Mitteldruck
Steuerung der Gaskühlerlüfter
Zusätzliche Regelkreise für:
-
Kältemittelüberwachung
-
Drucküberwachung
Integrierte Relais-Ausgänge
Bus-Anschluss über Patchkabel
Befestigung über Hutschiene
Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und
FRIGODATA XP
Zubehör
Bedienteil (ANI-C)
ANI-2F1_V1.0.0_PI_2017-05_DE
-Kälteanlagen mit Verbund- und Gaskühlerregelung
2
Technische Änderungen vorbehalten
FRIGOLINK
ANI-2F1
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WURM Animus ANI-2F1

  • Seite 1: Ani-2F1

    Regelung von Hoch- und Mitteldruck • Steuerung der Gaskühlerlüfter • Zusätzliche Regelkreise für: Kältemittelüberwachung Drucküberwachung • Integrierte Relais-Ausgänge • Bus-Anschluss über Patchkabel • Befestigung über Hutschiene • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP Zubehör • Bedienteil (ANI-C) ANI-2F1_V1.0.0_PI_2017-05_DE Technische Änderungen vorbehalten...
  • Seite 2: Inhaltsverzeichnis

    FRIGOLINK ANI-2F1 Inhaltsverzeichnis ANI-2F1 ....... . . 1 1.1 Merkmale ..........1 1.2 Sicherheitshinweise .
  • Seite 3: Sicherheitshinweise

    Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicher- heitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anlei- tung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
  • Seite 4: Software-Revision Und Gültigkeit Der Dokumentation

    Alle nicht aufgeführten Softwareversionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Beschreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Beschreibung seine Gültigkeit. Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid Weitere Hinweise finden Sie auf der Internetseite www.wurm.de. 1.3 Schaltbild Abb.
  • Seite 5: Schaltbild Input

    FRIGOLINK ANI-2F1 1.3.1 Schaltbild Input Abb. 3: ANI-2F1 Schaltbild Input Digitale Eingänge DI 1 - DI 20 Klemme Digitaler Eingang Potential Belegung DI 1 230V~ Zugangsberechtigung DI 2 230V~ Tag-/Nachtsignal DI 3 230V~ Lastabwurf (ein Ver- dichter fest) 104/114 DI 4 Nicht belegt 105/115 DI 5 Nicht belegt DI 6...
  • Seite 6: Analoge Eingänge: Spannung Uin 1 - Uin 2

    FRIGOLINK ANI-2F1 Klemme Digitaler Eingang Potential Belegung DI 17 230V~ Störung HD-Verbund DI 18 230V~ Störung GK-Lüfter DI 19 230V~ Störung USV DI 20 230V~ Störung FI-Schutz Analoge Eingänge: Spannung Uin 1 - Uin 2 Klemme Analoger Eingang Potential Belegung Uin 1 Nicht verfügbar 0...10V...
  • Seite 7: Schaltbild Output

    FRIGOLINK ANI-2F1 1.3.2 Schaltbild Output Abb. 4: ANI-2F1 Schaltbild Output Digitale Ausgänge: Relais K 1 - K 14 Klemme Digitaler Ausgang Kontaktanordnung Belegung Wechsler K 1 / Alarmausgang Prio 1 4(2)A@230V~ Wechsler K 2/ Alarmausgang Prio 2 4(2)A@230V~ Schließer K 3 / NK-Verdichter 1 - 4(2)A@230V~ Freigabe FU...
  • Seite 8: Digitale Ausgänge: Ssr V 1 - V 4

    FRIGOLINK ANI-2F1 Digitale Ausgänge: SSR V 1 - V 4 Digitaler Ausgang Klemme Kontaktanordnung Belegung (SSR) 231/232 V 1 Nicht belegt 233/234 V 2 Nicht belegt Halbleiter V 3 Nicht verfügbar 4...60VA@230V~ Halbleiter V 4 Nicht verfügbar 4...60VA@230V~ Analoge Ausgänge Uout 1 - Uout 5 Klemme Analoger Ausgang Potential...
  • Seite 9: Schaltbild Kommunikation

    FRIGOLINK ANI-2F1 1.3.3 Schaltbild Kommunikation Abb. 5: ANI-2F1 Schaltbild Kommunikation Kommunikation Klemme Potential Belegung C-BUS F-BUS RS 485 ANI-2F1_V1.0.0_PI_2017-05_DE Technische Änderungen vorbehalten...
  • Seite 10: Montieren

    FRIGOLINK ANI-2F1 1.4 Montieren Das Modul ist für die Hutschienenmontage vorgesehen. Das Gehäuse ist auch für die Montage in Si- cherungskästen oder Verteilerschaltschränken geeignet. Die Module sind ohne Abstand anreihbar. LEBENSGEFAHR DURCH STROMSCHLAG! • Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge- schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! Warnung! Hutschienenmontage...
  • Seite 11: Demontage

    FRIGOLINK ANI-2F1 Demontage 1. Führen Sie einen Schlitzschraubendreher in die Öffnungen der Befestigungsschnapper. 2. Ziehen Sie beide Befestigungsschnapper aus dem Gehäuse, bis sie mit einem Klick einrasten. 3. Schwenken Sie die Unterseite des Moduls leicht von der Hutschiene zu sich heran. 4.
  • Seite 12 FRIGOLINK ANI-2F1 ANI-2F1_V1.0.0_PI_2017-05_DE Technische Änderungen vorbehalten...
